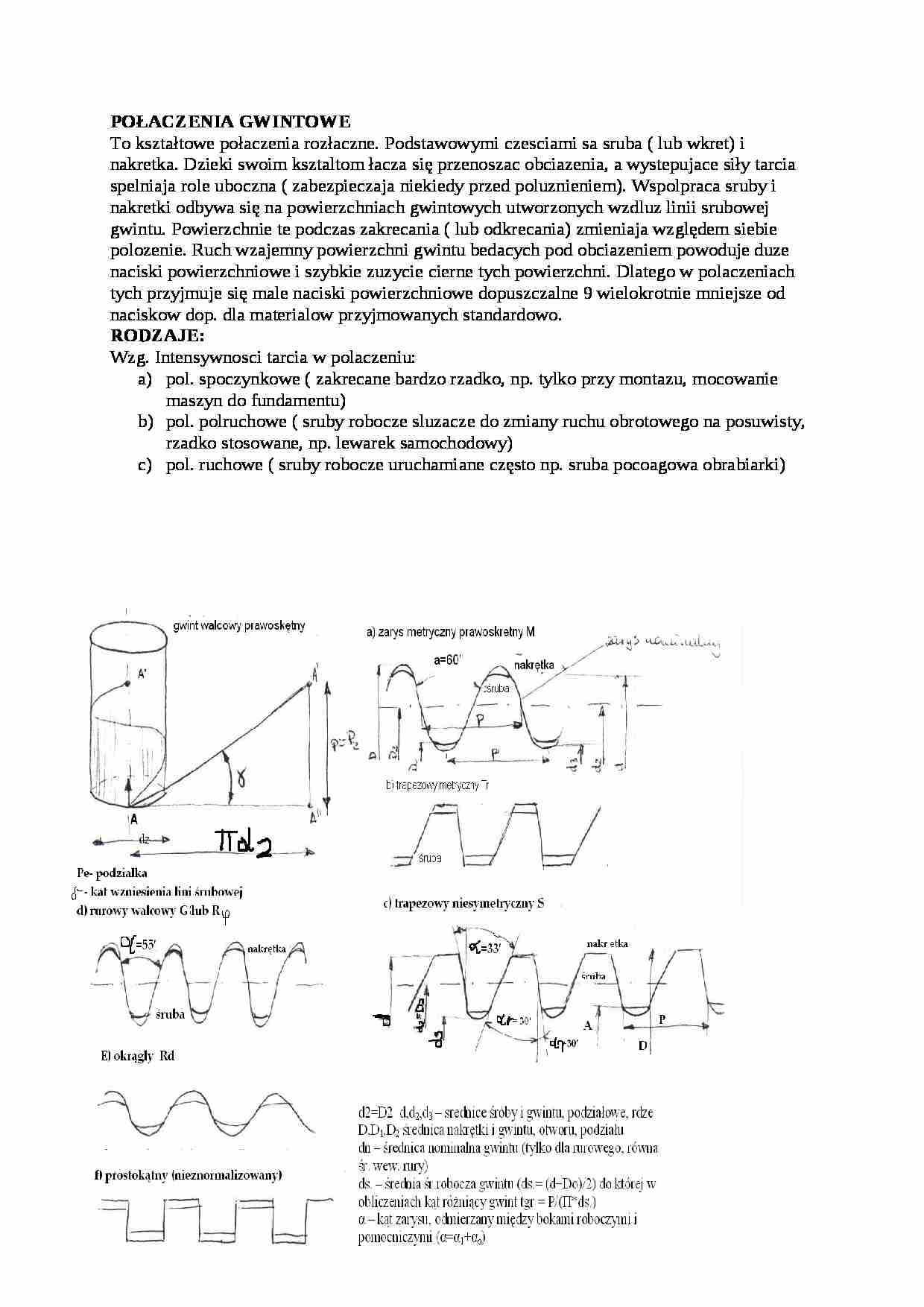

Połączenia gwintowe - wykład

POŁACZENIA GWINTOWE
To kształtowe połaczenia rozłaczne. Podstawowymi czesciami sa sruba ( lub wkret) i nakretka. Dzieki swoim ksztaltom łacza się przenoszac obciazenia, a wystepujace siły tarcia spelniaja role uboczna ( zabezpieczaja niekiedy przed poluznieniem). Wspolpraca sruby i nakretki odbywa się na powierzchniach gwintowych utworzonych wzdluz linii srubowej gwintu. Powierzchnie te podczas zakrecania ( lub odkrecania) zmieniaja względem siebie polozenie. Ruch wzajemny powierzchni gwintu bedacych pod obciazeniem powoduje duze naciski powierzchniowe i szybkie zuzycie cierne tych powierzchni. Dlatego w polaczeniach tych przyjmuje się male naciski powierzchniowe dopuszczalne 9 wielokrotnie mniejsze od naciskow dop. dla materialow przyjmowanych standardowo.
RODZAJE:
Wzg. Intensywnosci tarcia w polaczeniu:
pol. spoczynkowe ( zakrecane bardzo rzadko, np. tylko przy montazu, mocowanie maszyn do fundamentu)
pol. polruchowe ( sruby robocze sluzacze do zmiany ruchu obrotowego na posuwisty, rzadko stosowane, np. lewarek samochodowy)
pol. ruchowe ( sruby robocze uruchamiane często np. sruba pocoagowa obrabiarki) ... zobacz całą notatkę
