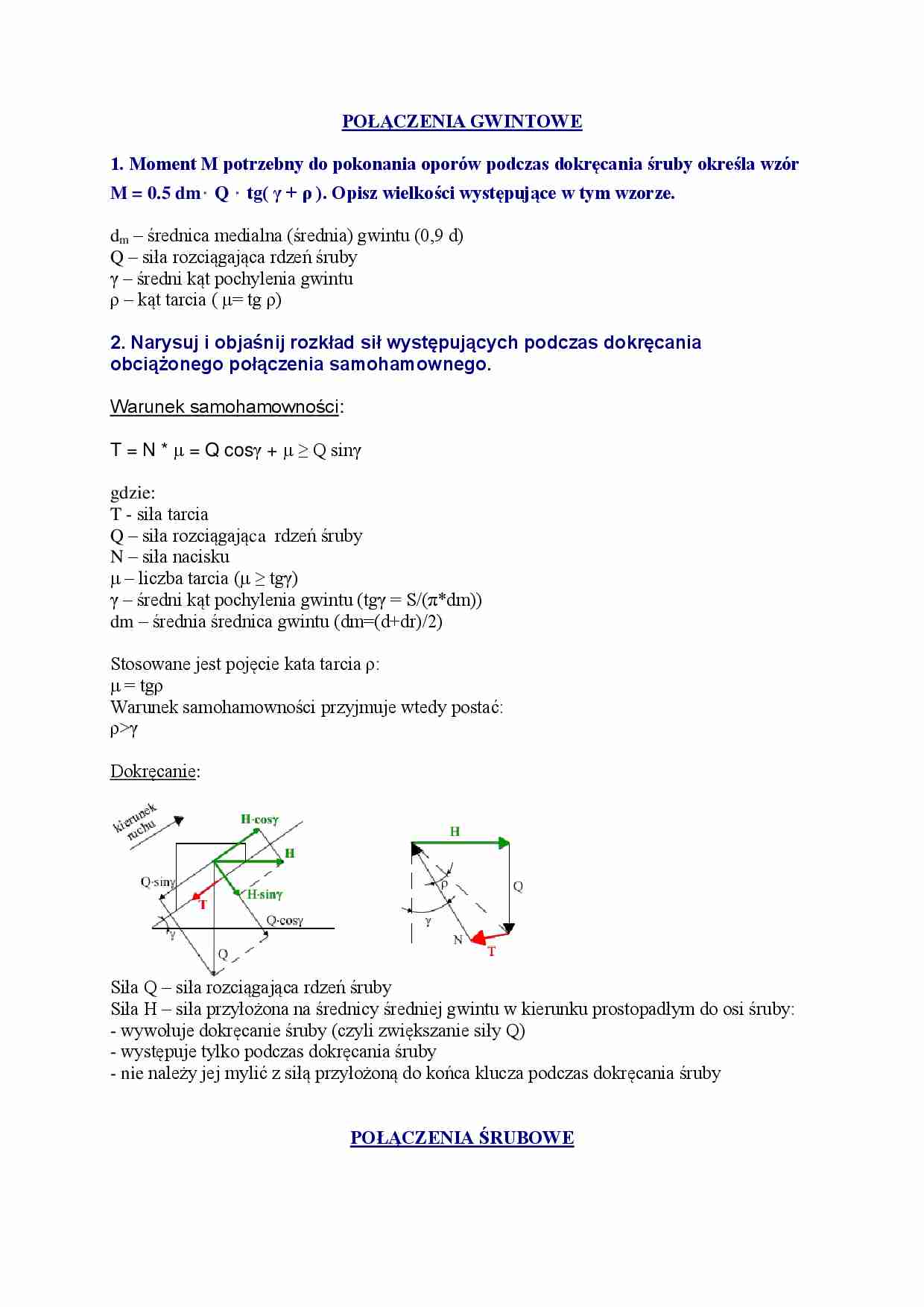

POŁĄCZENIA GWINTOWE
1. Moment M potrzebny do pokonania oporów podczas dokręcania śruby określa wzór M = 0.5 dm⋅ Q ⋅ tg( γ + ρ ). Opisz wielkości występujące w tym wzorze.
dm - średnica medialna (średnia) gwintu (0,9 d)
Q - siła rozciągająca rdzeń śruby
γ - średni kąt pochylenia gwintu
ρ - kąt tarcia ( μ= tg ρ)
2. Narysuj i objaśnij rozkład sił występujących podczas dokręcania obciążonego połączenia samohamownego.
Warunek samohamowności:
T = N * μ = Q cosγ + μ ≥ Q sinγ
gdzie: T - siła tarcia
Q - siła rozciągająca rdzeń śruby
N - siła nacisku
μ - liczba tarcia (μ ≥ tgγ)
γ - średni kąt pochylenia gwintu (tgγ = S/(π*dm))
dm - średnia średnica gwintu (dm=(d+dr)/2)
Stosowane jest pojęcie kata tarcia ρ:
μ = tgρ
Warunek samohamowności przyjmuje wtedy postać:
ργ
Dokręcanie:
Siła Q - siła rozciągająca rdzeń śruby
Siła H - siła przyłożona na średnicy średniej gwintu w kierunku prostopadłym do osi śruby:
- wywołuje dokręcanie śruby (czyli zwiększanie siły Q)
- występuje tylko podczas dokręcania śruby
- nie należy jej mylić z siłą przyłożoną do końca klucza podczas dokręcania śruby
POŁĄCZENIA ŚRUBOWE
1. Określ podstawową różnicę istoty działania połączenia śrubowego luźnego i pasowanego. Narysuj przekroje tych połączeń w płaszczyźnie zawierającej oś śruby i zaznacz na nich najważniejszą różnicę między nimi.
Śruby pasowane: Śruby luźne:
- śruba i otwór są pasowane ciasno - miedzy śruba i otworem jest luz
- nakrętka jest dokręcana z niewielkim - nakrętka jest dokręcana z dużym
momentem momentem co wywołuje dużą Q
- siła P wywołuje naprężenia ścinające ściskającą blachę
w rdzeniu śruby - siła P przenoszona jest przez siły
- warunek wytrzymałościowy: między blachami
P ≤ Fw ∙ i ∙ Rs/s - warunek wytrzymałościowy:
Fw - pole powierzchni przekroju rdzenia P ≤ Q ∙ i ∙ μ/s
śruby Q - siła w rdzeniu śruby
(…)
…. - nie wiem jaki tu będzie rysunek dołączony
POŁĄCZENIA CZOPOWE
1. Przedstaw podstawową różnicę między połączeniem wpustowym i klinowym. Wymień 2 najważniejsze zalety połączeń klinowych.
Zarówno połączenia wpustowe, jak i klinowe należą do grupy połączeń kształtowanych pośrednich.
Podstawowa różnica: Połączenia wpustowe przenoszą tylko moment obrotowy, a klinowe przenoszą dodatkowo siłę poosiową. Ponadto w połączeniach tych w innych miejscach występują luzy (zaznaczono na rysunku) - a co za tym idzie - inny jest rozkład naprężeń.
Połączenie wpustowe:
- naciski powierzchniowe:
P = F/k·l0≤Pdop - ścinanie wpustu T = F /l0 · b ≤ P** Wady:
- możliwość przenoszenia małych obciążeń
- nie może przenosić sił poosiowych
- stosujemy pojedynczo
Zalety:
- zachowują dużą współosiowość koła względem piasty
- nie wprowadzają bardzo dużych naprężeń w piaście
- można stosować połączenia ruchowe
Połączeni klinowe:
Wady:
- brak możliwości statecznej kontroli obciążenia wstępnego
- znaczne osłabienie wpustu
- znaczne dociśnięcie piasty
- przesunięcie osi piasty względem osi wału w zakresie luzów pomiędzy czopem a piastą
- dla krótkich czopów przemieszczenia kątowe osi piasty względem osi wału Zalety:
- może przenosić siłę poosiową i moment obrotowy
- dobrze przenosi obciążenia wahadłowe
2. Określ podstawową różnicę istoty działania połączenia wpustowego i klinowego. Narysuj przekrój połączenia wpustowego i klinowego w płaszczyźnie prostopadłej do osi wału i zaznacz na nich najważniejszą różnicę między nimi.
Tekst z pytania powyżej!!!
3. Wyjaśnić na czym polega różnica w doborze cech konstrukcyjnych dla czopowych połączeń…
… jest różnica temperatur At =(Ai+A)/ad
15. Rodzaj nitów i połączeń nitowych - szkice. Zamykanie nitów. Wady i zalety połączeń nitowych.
a) złbem kulistym b) z płaskim c) soczewkowym d)grzybkowym e) soczewkowym niskim f) trapezowym
Połączenia nitowe:
- rozłączne
- nierozłączne
Połączenia nitowe - połączenie kształtowo - cierne - wykonane za pomocą odpowiedniego ukształtowania nitu, materiału nit powinien być plastyczny
Zamykanie nitów może odbywać się uderzeniowo, młotkiem ręcznym albo mechanicznym (pneumatycznym albo elektrycznym) lub naciskowo - za pomocą nitownic mechanicznych, hydraulicznych, pneumatycznych lub elektrycznych
Zalety połączeń nitowych
- duża plastyczność
- nitowanie na gorąco i na zimno
- nitowanie nie wpływa na zmianę właściwości przedmiotów nitowanych
Wady połączeń nitowanych:
- ograniczają…
… skurczowych i wtłaczanych.
Zalety połączeń wciskowych:
- prostota i łatwość wykonania
- dobre środkowanie części łączonych
- duża obciążalność złącza Wady połączeń wciskowych:
- zależność obciążalności złącza od dokładności wykonania
- wrażliwość złącza na zmiany temp.
- duże naprężenia montażowe
- spiętrzanie naprężeń
Warunki pracy złącza dla połączeń wciskowych:
Fa ≤ πdlpf 1/s
A dla skurczowych wymagana…
