Pola i prądy w kablu koncentrycznym

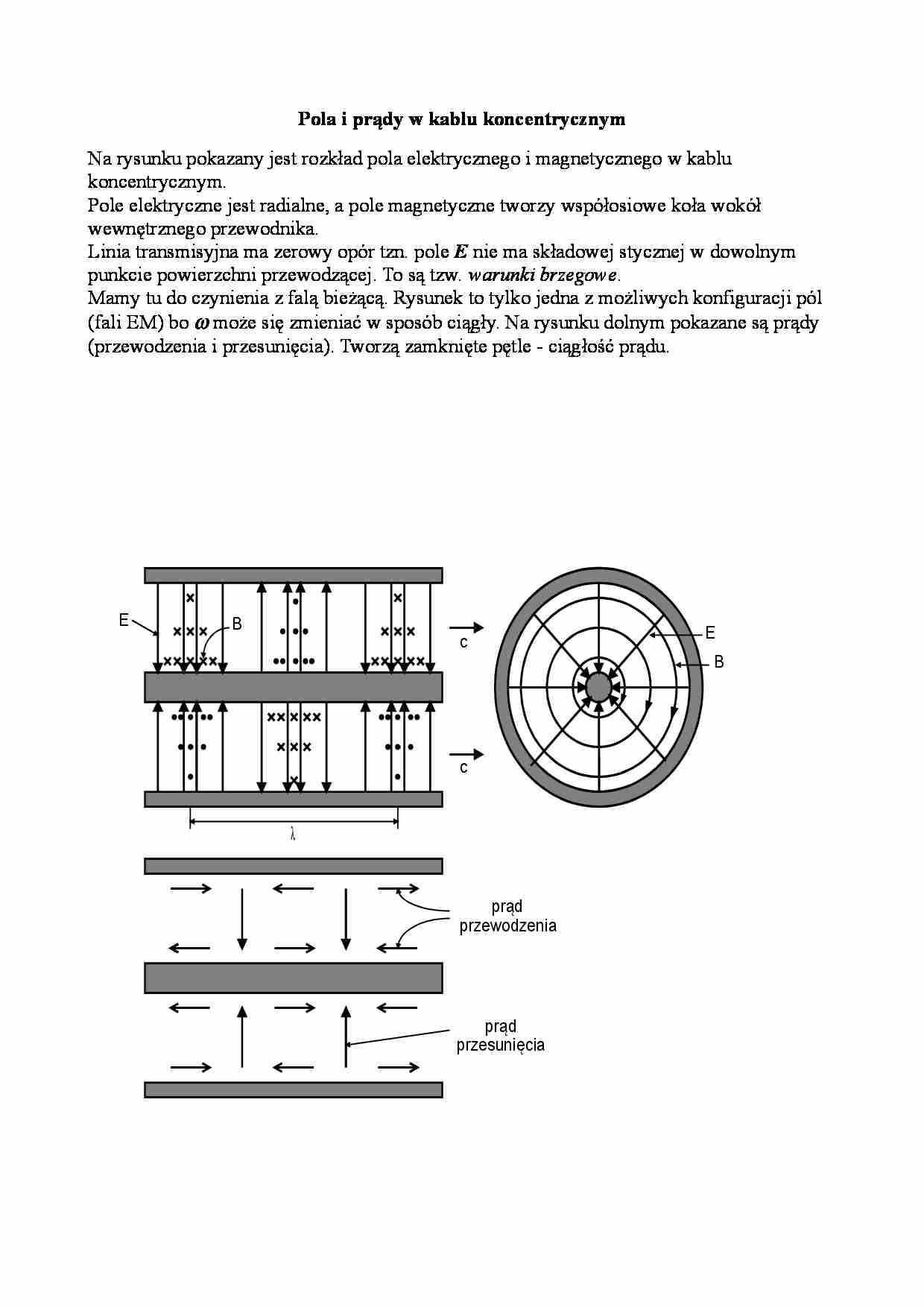

Pola i prądy w kablu koncentrycznym Na rysunku pokazany jest rozkład pola elektrycznego i magnetycznego w kablu  koncentrycznym. Pole elektryczne jest radialne, a pole magnetyczne tworzy współosiowe koła wokół  wewnętrznego przewodnika. Linia transmisyjna ma zerowy opór tzn. pole  E  nie ma składowej stycznej w dowolnym  punkcie powierzchni przewodzącej. To są tzw.  warunki brzegowe . Mamy tu do czynienia z falą bieżącą. Rysunek to tylko jedna z możliwych konfiguracji pól  (fali EM) bo  ω może się zmieniać w sposób ciągły. Na rysunku dolnym pokazane są prądy  (przewodzenia i przesunięcia). Tworzą zamknięte pętle - ciągłość prądu. c c E B E B λ prąd przewodzenia prąd przesunięcia Document Outline Pola i prądy w kablu koncentrycznym ... zobacz całą notatkę
