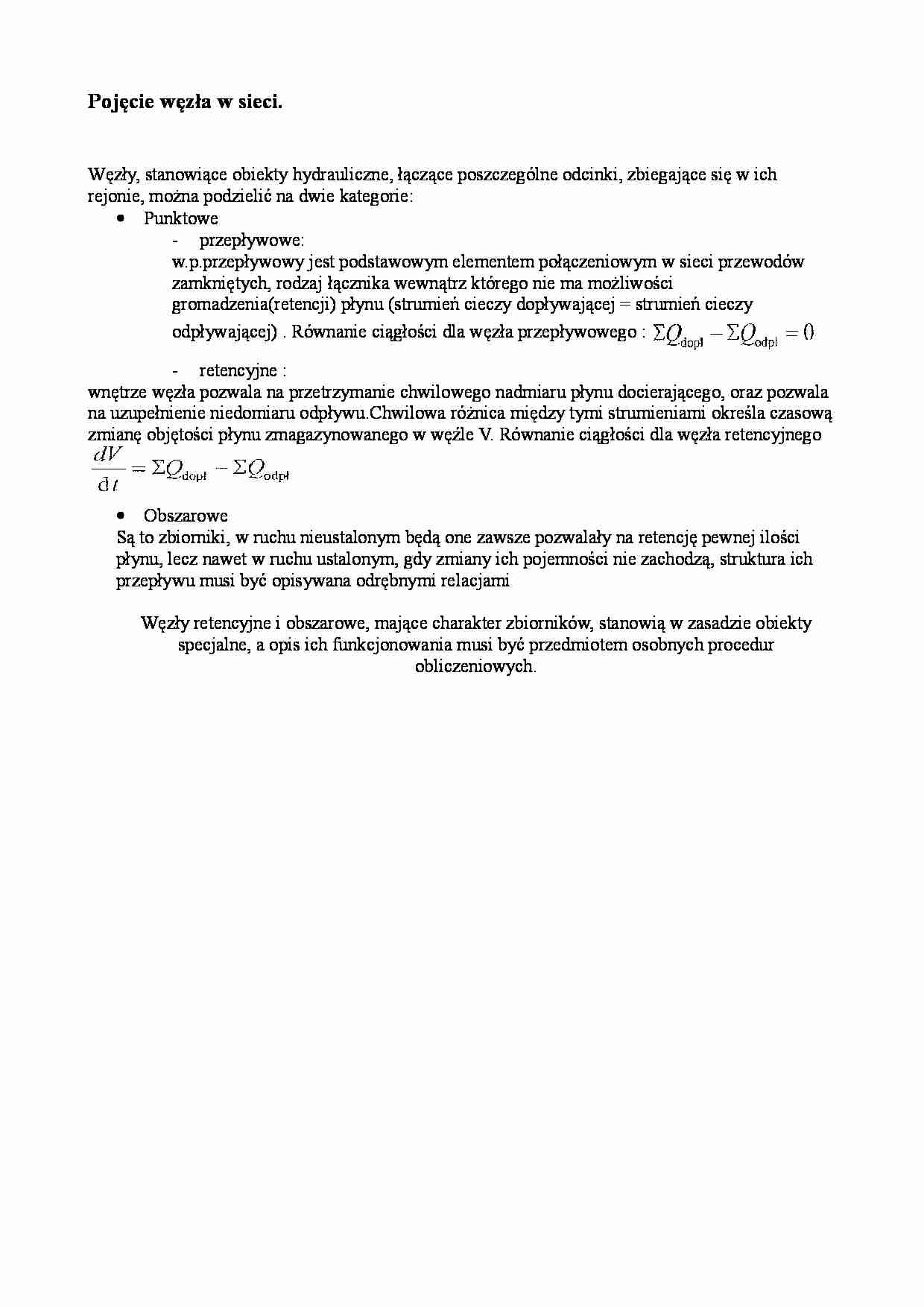

Pojęcie węzła w sieci - strona 1

Fragment notatki:

Pojęcie węzła w sieci. Węzły, stanowiące obiekty hydrauliczne, łączące poszczególne odcinki, zbiegające się w ich  rejonie, można podzielić na dwie kategorie: • Punktowe  - przepływowe: w.p.przepływowy jest podstawowym elementem połączeniowym w sieci przewodów  zamkniętych, rodzaj łącznika wewnątrz którego nie ma możliwości  gromadzenia(retencji) płynu (strumień cieczy dopływającej = strumień cieczy  odpływającej) . Równanie ciągłości dla węzła przepływowego :  - retencyjne :  wnętrze węzła pozwala na przetrzymanie chwilowego nadmiaru płynu docierającego, oraz pozwala  na uzupełnienie niedomiaru odpływu.Chwilowa różnica między tymi strumieniami określa czasową  zmianę objętości płynu zmagazynowanego w węźle V. Równanie ciągłości dla węzła retencyjnego    • Obszarowe Są to zbiorniki, w ruchu nieustalonym będą one zawsze pozwalały na retencję pewnej ilości  płynu, lecz nawet w ruchu ustalonym, gdy zmiany ich pojemności nie zachodzą, struktura ich  przepływu musi być opisywana odrębnymi relacjami Węzły retencyjne i obszarowe, mające charakter zbiorników, stanowią w zasadzie obiekty  specjalne, a opis ich funkcjonowania musi być przedmiotem osobnych procedur  obliczeniowych. ... zobacz całą notatkę
