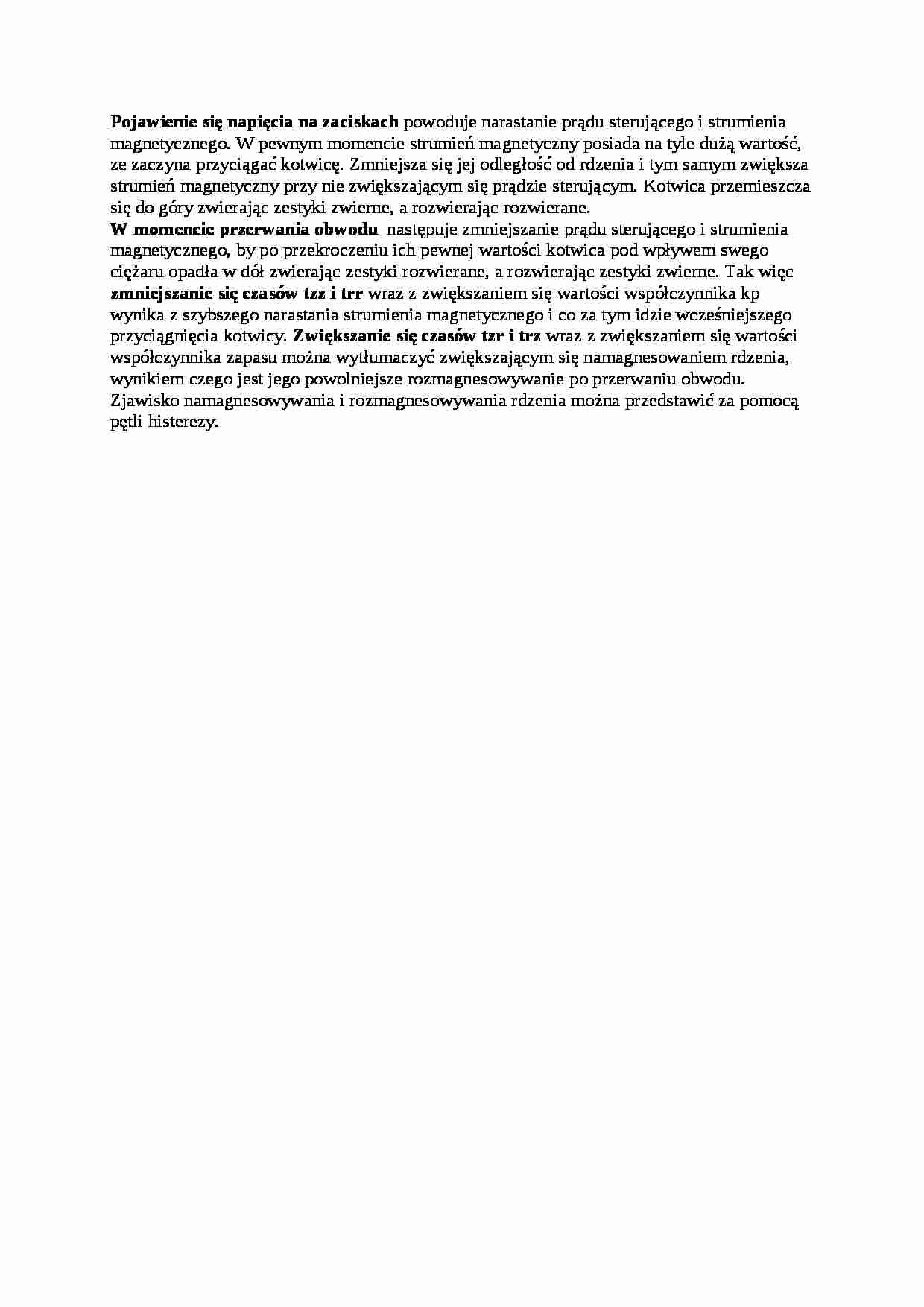

Pojawienie się napięcia na zaciskach - wykład

Pojawienie się napięcia na zaciskach powoduje narastanie prądu sterującego i strumienia magnetycznego. W pewnym momencie strumień magnetyczny posiada na tyle dużą wartość, ze zaczyna przyciągać kotwicę. Zmniejsza się jej odległość od rdzenia i tym samym zwiększa strumień magnetyczny przy nie zwiększającym się prądzie sterującym. Kotwica przemieszcza się do góry zwierając zestyki zwierne, a rozwierając rozwierane.
W momencie przerwania obwodu następuje zmniejszanie prądu sterującego i strumienia magnetycznego, by po przekroczeniu ich pewnej wartości kotwica pod wpływem swego ciężaru opadła w dół zwierając zestyki rozwierane, a rozwierając zestyki zwierne. Tak więc zmniejszanie się czasów tzz i trr wraz z zwiększaniem się wartości współczynnika kp wynika z szybszego narastania strumienia magnetycznego i co za tym idzie wcześniejszego przyciągnięcia kotwicy. Zwiększanie się czasów tzr i trz wraz z zwiększaniem się wartości współczynnika zapasu można wytłumaczyć zwiększającym się namagnesowaniem rdzenia, wynikiem czego jest jego powolniejsze rozmagnesowywanie po przerwaniu obwodu. Zjawisko namagnesowywania i rozmagnesowywania rdzenia można przedstawić za pomocą pętli histerezy.
