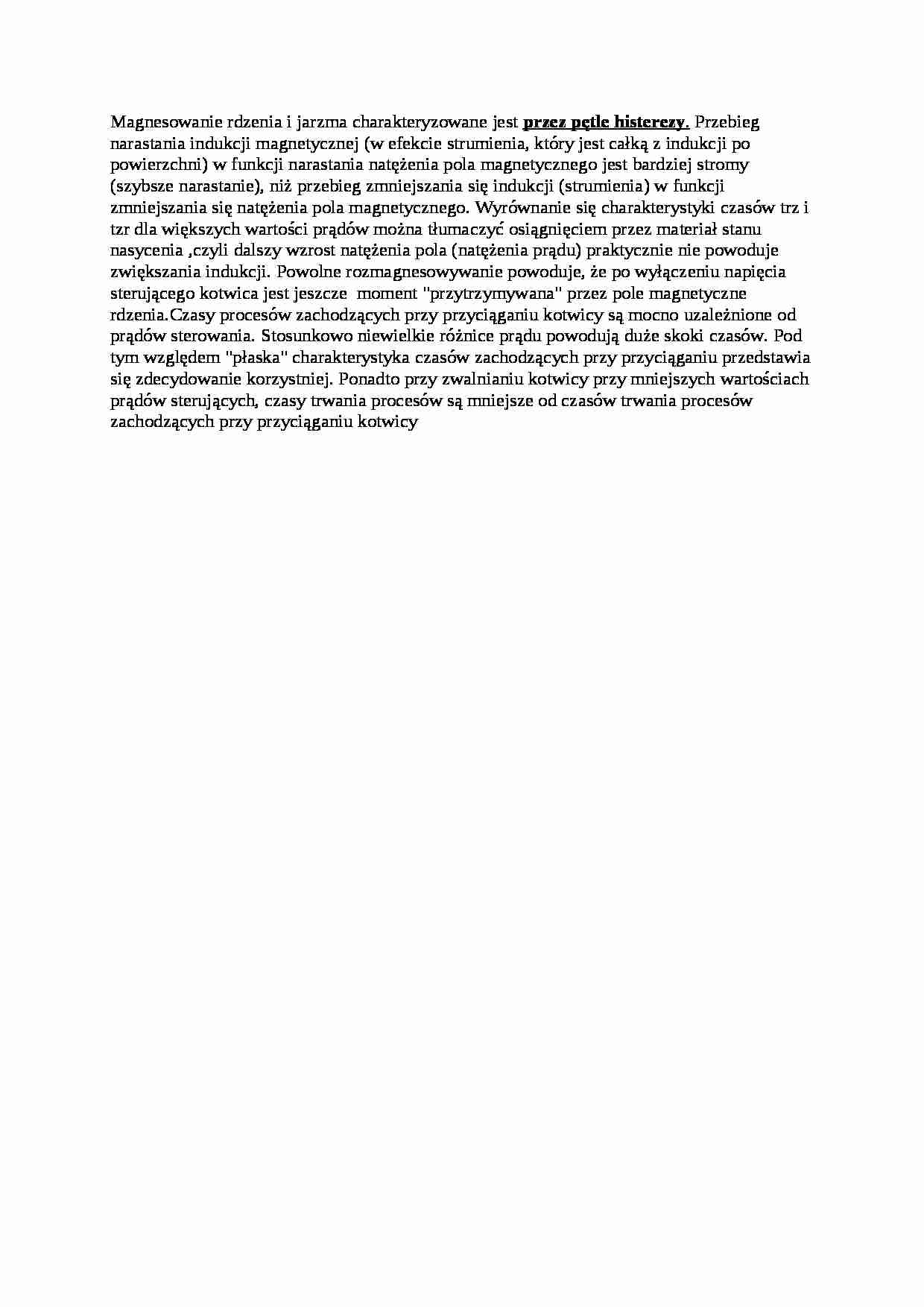

Magnesowanie rdzenia - wykład

Magnesowanie rdzenia i jarzma charakteryzowane jest przez pętle histerezy. Przebieg narastania indukcji magnetycznej (w efekcie strumienia, który jest całką z indukcji po powierzchni) w funkcji narastania natężenia pola magnetycznego jest bardziej stromy (szybsze narastanie), niż przebieg zmniejszania się indukcji (strumienia) w funkcji zmniejszania się natężenia pola magnetycznego. Wyrównanie się charakterystyki czasów trz i tzr dla większych wartości prądów można tłumaczyć osiągnięciem przez materiał stanu nasycenia ,czyli dalszy wzrost natężenia pola (natężenia prądu) praktycznie nie powoduje zwiększania indukcji. Powolne rozmagnesowywanie powoduje, że po wyłączeniu napięcia sterującego kotwica jest jeszcze moment "przytrzymywana" przez pole magnetyczne rdzenia.Czasy procesów zachodzących przy przyciąganiu kotwicy są mocno uzależnione od prądów sterowania. Stosunkowo niewielkie różnice prądu powodują duże skoki czasów. Pod tym względem "płaska" charakterystyka czasów zachodzących przy przyciąganiu przedstawia się zdecydowanie korzystniej. Ponadto przy zwalnianiu kotwicy przy mniejszych wartościach prądów sterujących, czasy trwania procesów są mniejsze od czasów trwania procesów zachodzących przy przyciąganiu kotwicy
