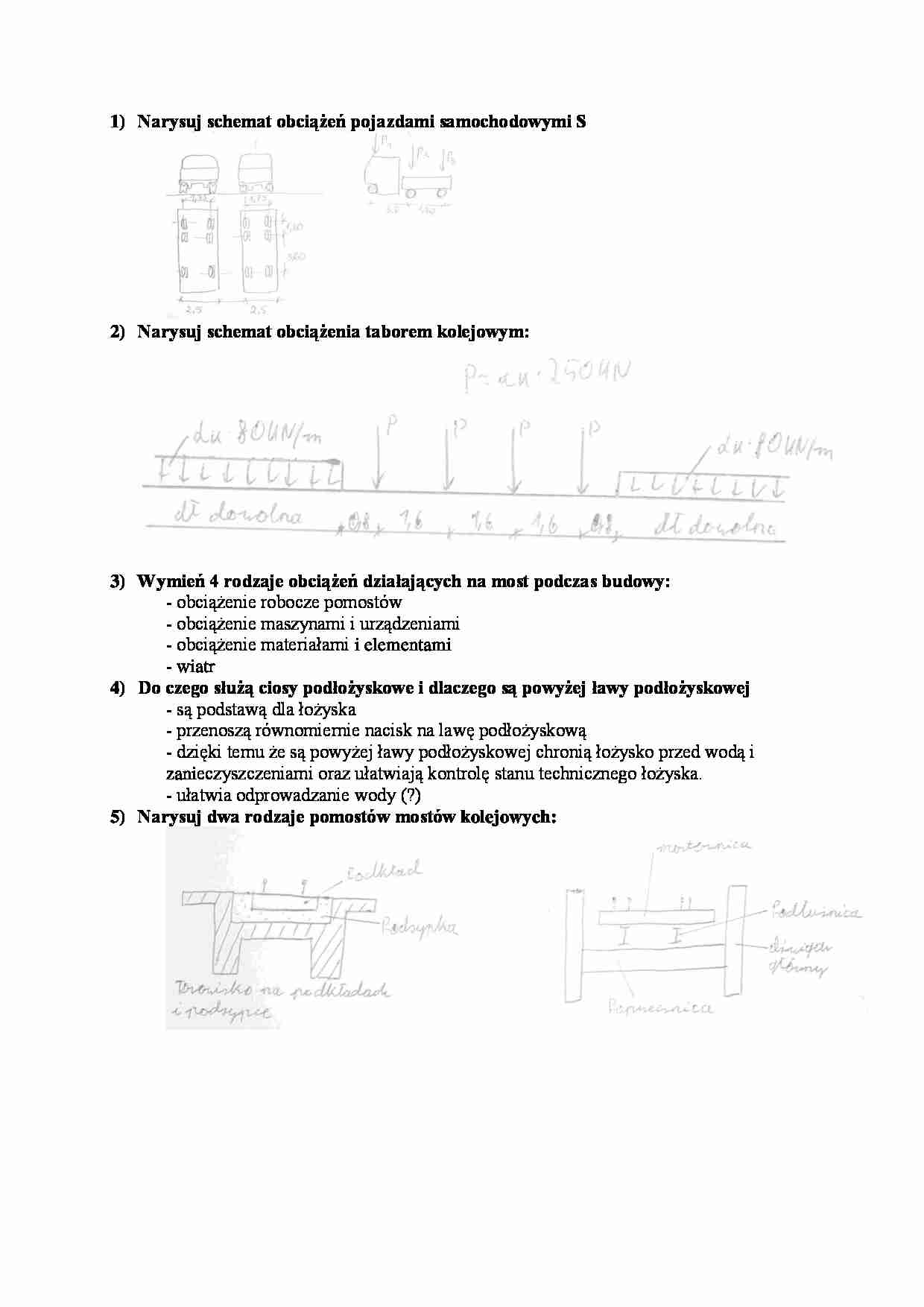

Narysuj schemat obciążeń pojazdami samochodowymi S
Narysuj schemat obciążenia taborem kolejowym: Wymień 4 rodzaje obciążeń działających na most podczas budowy:
- obciążenie robocze pomostów
- obciążenie maszynami i urządzeniami
- obciążenie materiałami i elementami
- wiatr
Do czego służą ciosy podłożyskowe i dlaczego są powyżej ławy podłożyskowej
- są podstawą dla łożyska
- przenoszą równomiernie nacisk na lawę podłożyskową
- dzięki temu że są powyżej ławy podłożyskowej chronią łożysko przed wodą i zanieczyszczeniami oraz ułatwiają kontrolę stanu technicznego łożyska.
- ułatwia odprowadzanie wody (?)
Narysuj dwa rodzaje pomostów mostów kolejowych:
W jaki sposób można zabezpieczyć się przed utratą stateczności środnika ?
- Za pomocą żeber poprzecznych i podłużnych (usztywniające)
- usztywnienia w postaci przepon
Wymień 4 najczęściej spotykane uszkodzenia w mostach zespolonych:
- ścięcie łączników przez siłę rozwarstwiającą
- zniszczenie betonu wokół łączników
- korozja dźwigarów
- korozja podpór
Podaj 3 metody zabezpieczania antykorozyjnego konstrukcji stalowej:
- malowanie
- galwanizacja
- metalizacja
Wymień 3 rodzaje urządzeń dylatacyjnych:
- Bitumiczne przekroje szczelin
- Urządzenia typu otwartego - urządzenia palczaste
- Urządzenia typu zamkniętego blokowe urządzenia dylatacyjne
modułowe urządzenia dylatacyjne
Narysuj podstawowe schematy betonowych mostów łukowych. Jaki jest cel stosowania zróżnicowanej sztywności łuku i pomostu ?
- minimalizacja efektów giętych od ciężaru własnego (łuki powinny być tak kształtowane, aby nie występowało w nich zginanie)
- redystrybucja sił wewnętrznych (Grube przekroje przenoszą większe siły wewnętrzne (?!) - zawsze zewnętrznie statycznie niewyznaczalne
ze ściągiem!!! Jak odróżnić betonowy most płytowy z wydrążeniami od pomostu skrzynkowego - skrzynkowy - płytowa wydrążona
Co jest immanentną cechą mostu płytowego nakazującą obliczenie go jako płyty - kształt przekroju poprzecznego przęsła czy jakaś inna cecha? Belki mają 1 kierunek zginania, a płyty dwa kierunki.
Co to jest rysa bierna i aktywna? Wyjaśnij na rysunku z odpowiednim opisem.
