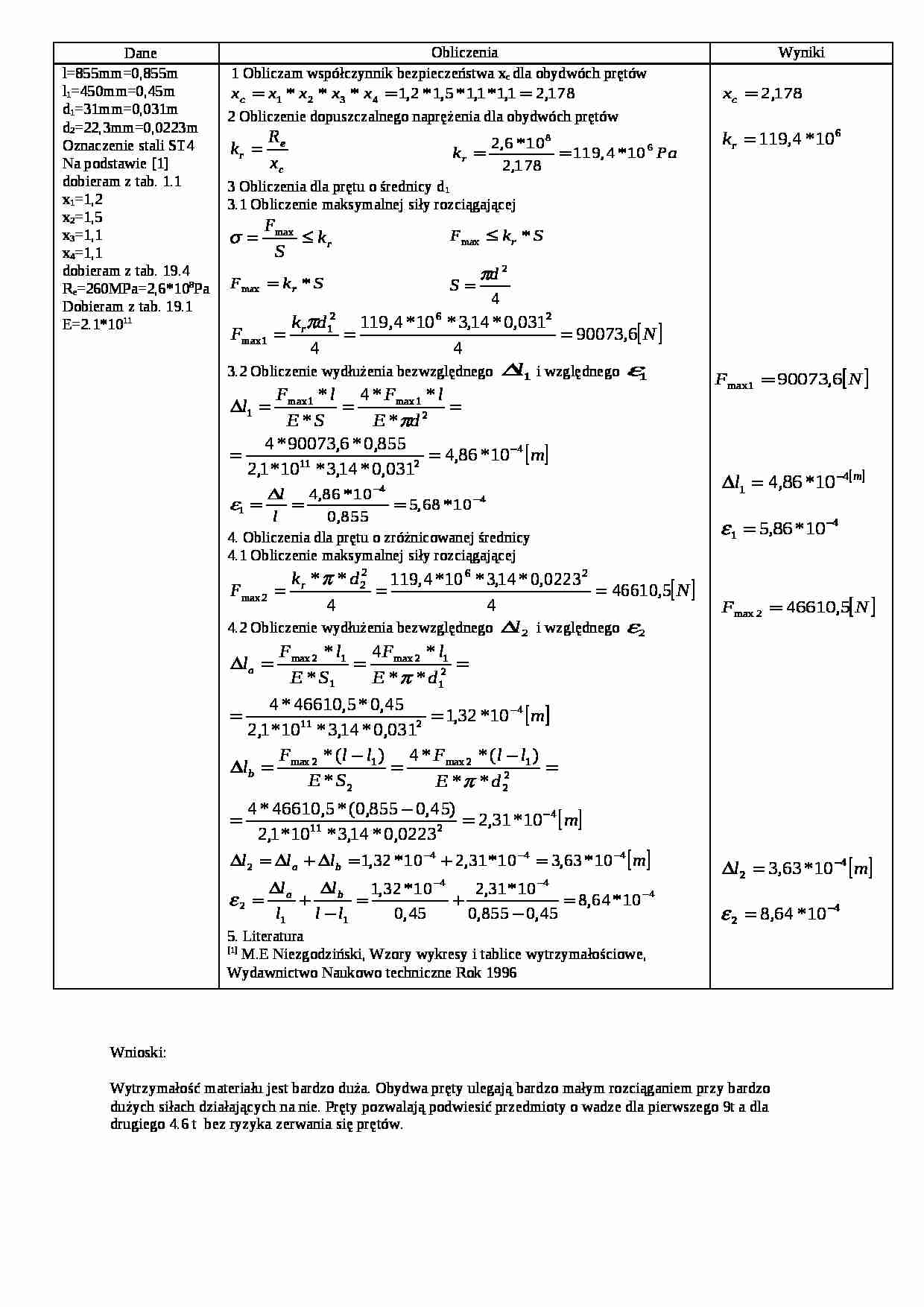

Podstawy Konstrukcji Maszyn - zadania - strona 1

Fragment notatki:

Dane
Obliczenia
Wyniki
l=855mm=0,855m
l 1 =450mm=0,45m
d 1 =31mm=0,031m
d 2 =22,3mm=0,0223m
Oznaczenie stali ST4 Na podstawie [1] dobieram z tab. 1.1
x 1 =1,2
x 2 =1,5
x 3 =1,1
x 4 =1,1
dobieram z tab. 19.4
R e =260MPa=2,6*10 8 Pa
Dobieram z tab. 19.1
E=2.1*10 11 1 Obliczam współczynnik bezpieczeństwa x c dla obydwóch prętów
2 Obliczenie dopuszczalnego naprężenia dla obydwóch prętów 3 Obliczenia dla prętu o średnicy d 1 3.1 Obliczenie maksymalnej siły rozciągającej
3.2 Obliczenie wydłużenia bezwzględnego i względnego 4. Obliczenia dla prętu o zróżnicowanej średnicy
4.1 Obliczenie maksymalnej siły rozciągającej
4.2 Obliczenie wydłużenia bezwzględnego i względnego 5. Literatura
[1] M.E Niezgodziński, Wzory wykresy i tablice wytrzymałościowe, Wydawnictwo Naukowo techniczne Rok 1996
Wnioski: Wytrzymałość materiału jest bardzo duża. Obydwa pręty ulegają bardzo małym rozciąganiem przy bardzo dużych siłach działających na nie. Pręty pozwalają podwiesić przedmioty o wadze dla pierwszego 9t a dla drugiego 4.6 t bez ryzyka zerwania się prętów. ... zobacz całą notatkę
