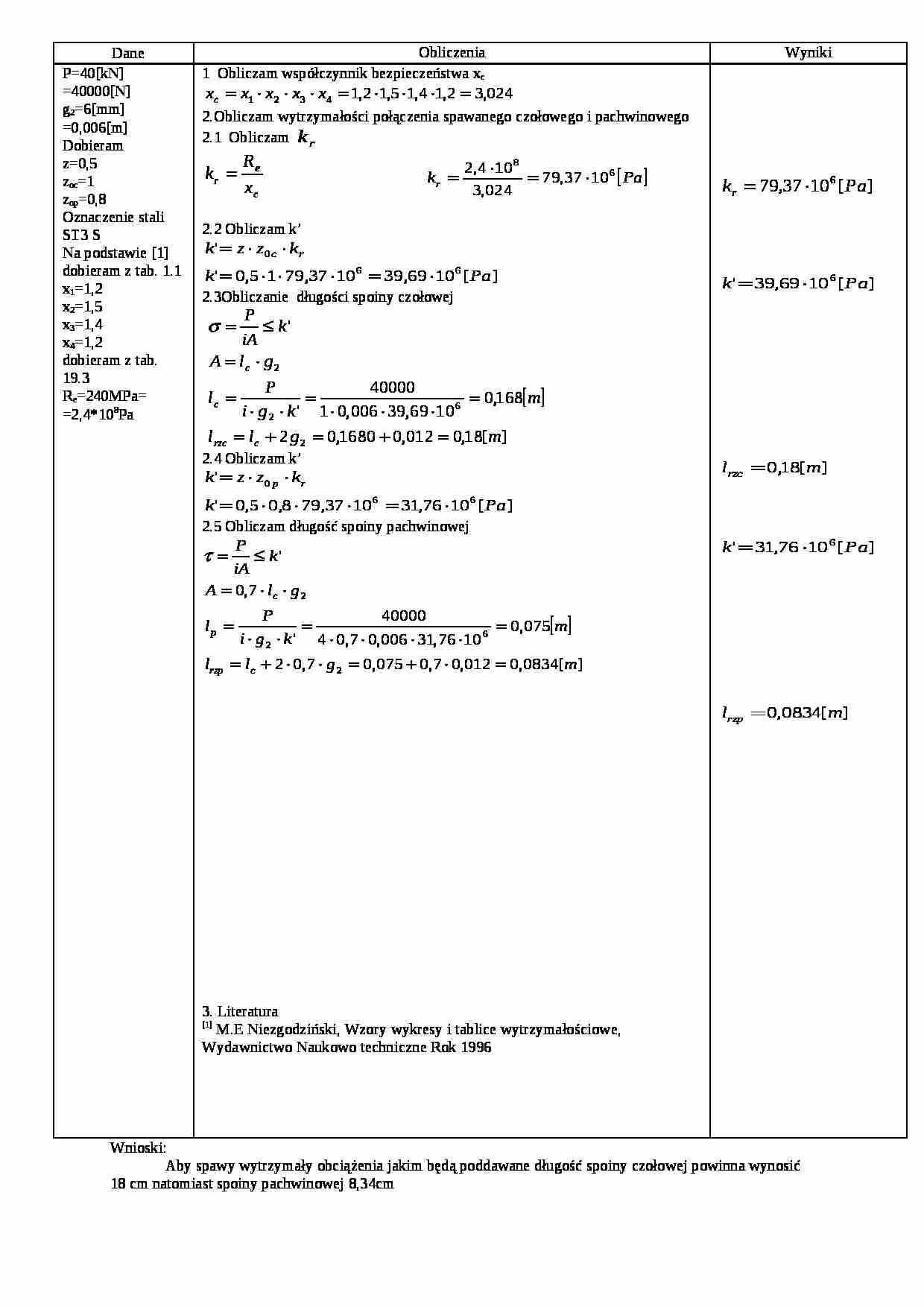

Podstawy Konstrukcji Maszyn - projekt

Dane
Obliczenia
Wyniki
P=40[kN]
=40000[N]
g 2 =6[mm]
=0,006[m]
Dobieram
z=0,5
z o c =1
z op =0,8
Oznaczenie stali ST3 S
Na podstawie [1] dobieram z tab. 1.1
x 1 =1,2
x 2 =1,5
x 3 =1,4
x 4 =1,2
dobieram z tab. 19.3
R e =240MPa=
=2,4*10 8 Pa
1 Obliczam współczynnik bezpieczeństwa x c 2.Obliczam wytrzymałości połączenia spawanego czołowego i pachwinowego
2.1 Obliczam 2.2 Obliczam k'
2.3Obliczanie długości spoiny czołowej
2.4 Obliczam k'
2.5 Obliczam długość spoiny pachwinowej
3. Literatura
[1] M.E Niezgodziński, Wzory wykresy i tablice wytrzymałościowe, Wydawnictwo Naukowo techniczne Rok 1996
Wnioski:
Aby spawy wytrzymały obciążenia jakim będą poddawane długość spoiny czołowej powinna wynosić 18 cm natomiast spoiny pachwinowej 8,34cm
