Podstawowe układy wzmacniające

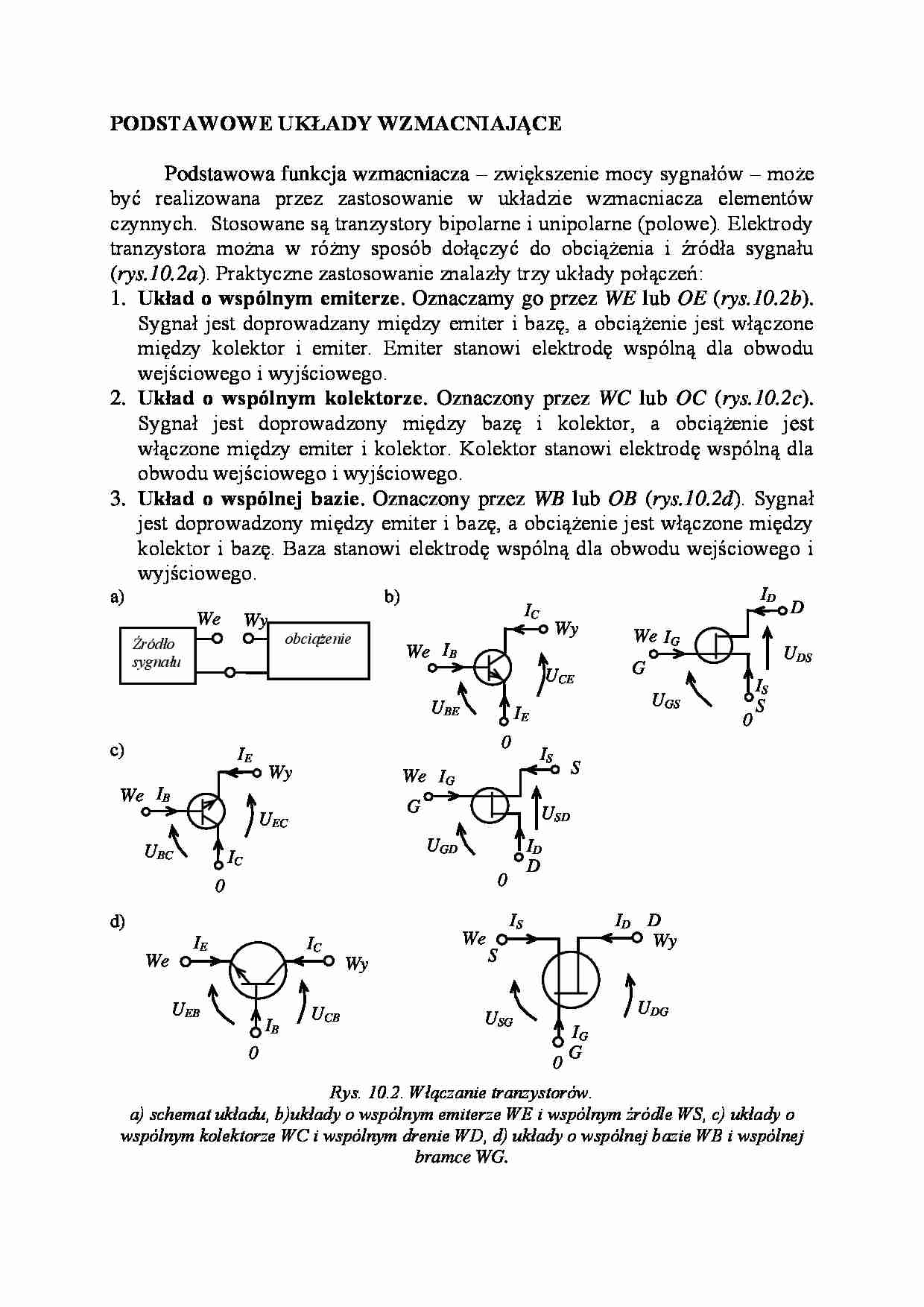

PODSTAWOWE UKŁADY WZMACNIAJĄCE Podstawowa funkcja wzmacniacza - zwiększenie mocy sygnałów - może być realizowana przez zastosowanie w układzie wzmacniacza elementów czynnych. Stosowane są tranzystory bipolarne i unipolarne (polowe). Elektrody tranzystora można w różny sposób dołączyć do obciążenia i źródła sygnału ( rys.10.2a ). Praktyczne zastosowanie znalazły trzy układy połączeń: Układ o wspólnym emiterze . Oznaczamy go przez WE lub OE ( rys.10.2b ). Sygnał jest doprowadzany między emiter i bazę, a obciążenie jest włączone między kolektor i emiter. Emiter stanowi elektrodę wspólną dla obwodu wejściowego i wyjściowego. Układ o wspólnym kolektorze . Oznaczony przez WC lub OC ( rys.10.2c ). Sygnał jest doprowadzony między bazę i kolektor, a obciążenie jest włączone między emiter i kolektor. Kolektor stanowi elektrodę wspólną dla obwodu wejściowego i wyjściowego. Układ o wspólnej bazie . Oznaczony przez WB lub OB ( rys.10.2d ). Sygnał jest doprowadzony między emiter i bazę, a obciążenie jest włączone między kolektor i bazę. Baza stanowi elektrodę wspólną dla obwodu wejściowego i wyjściowego.
a) b)
c)
d)
Rys. 10.2. Włączanie tranzystorów. a) schemat układu, b)układy o wspólnym emiterze WE i wspólnym źródle WS, c) układy o wspólnym kolektorze WC i wspólnym drenie WD, d) układy o wspólnej bazie WB i wspólnej bramce WG. Źródło sygnału
obciążenie
We
Wy
We
0
UGS
IG
G
UDS
IS
ID
S
D
Wy
We
0
UBC
UEC
IC
IE
IB
0
We
Wy
IE
IB
IC
UEB
UCB
0
We
IS
IG
Wy
ID
USG
UDG
S
G
D
We
0
UGD
