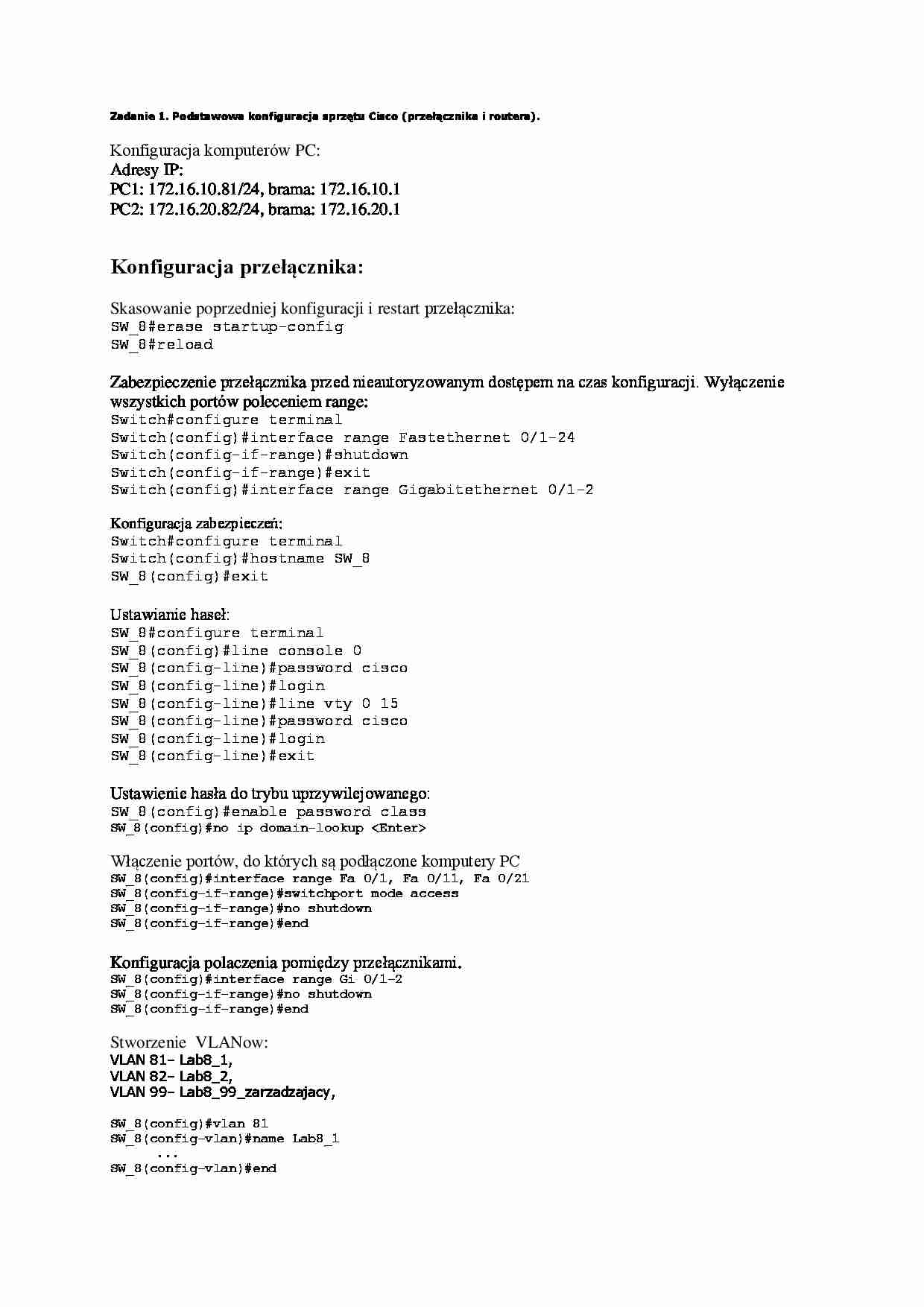

 Podstawowa konfiguracja sprzętu Cisco  - omówienie - strona 1  Podstawowa konfiguracja sprzętu Cisco  - omówienie - strona 2  Podstawowa konfiguracja sprzętu Cisco  - omówienie - strona 3

Fragment notatki:

Zadanie 1. Podstawowa konfiguracja sprzętu Cisco (przełącznika i routera).
Konfiguracja komputerów PC:
Adresy IP:
PC1: 172.16.10.81/24, brama: 172.16.10.1
PC2: 172.16.20.82/24, brama: 172.16.20.1
Konfiguracja przełącznika:
Skasowanie poprzedniej konfiguracji i restart przełącznika:
SW_8#erase startup-config SW_8#reload
Zabezpieczenie przełącznika przed nieautoryzowanym dostępem na czas konfiguracji. Wyłączenie wszystkich portów poleceniem range:
Switch#configure terminal
Switch(config)#interface range Fastethernet 0/1-24
Switch(config-if-range)#shutdown
Switch(config-if-range)#exit
Switch(config)#interface range Gigabitethernet 0/1-2
Konfiguracja zabezpieczeń:
Switch#configure terminal
Switch(config)#hostname SW_8
SW_8(config)#exit
Ustawianie haseł: SW_8#configure terminal SW_8(config)#line console 0 SW_8(config-line)#password cisco SW_8(config-line)#login SW_8(config-line)#line vty 0 15 SW_8(config-line)#password cisco SW_8(config-line)#login SW_8(config-line)#exit
Ustawienie hasła do trybu uprzywilejowanego:
SW_8(config)#enable password class
SW_8(config)#no ip domain-lookup Włączenie portów, do których są podłączone komputery PC
SW_8(config)#interface range Fa 0/1, Fa 0/11, Fa 0/21
SW_8(config-if-range)#switchport mode access
SW_8(config-if-range)#no shutdown
SW_8(config-if-range)#end
Konfiguracja polaczenia pomiędzy przełącznikami.
SW_8(config)#interface range Gi 0/1-2
SW_8(config-if-range)#no shutdown
SW_8(config-if-range)#end
Stworzenie VLANow:
VLAN 81- Lab8_1, VLAN 82- Lab8_2, VLAN 99- Lab8_99_zarzadzajacy, SW_8(config)#vlan 81
SW_8(config-vlan)#name Lab8_1
...
SW_8(config-vlan)#end
Przypijanie i sprawdzenie przypisanie portów do odpowiednich VLANow zgodnie z założeniami z początku ćwiczenia:
VLAN 81: porty Fa 0/1 - Fa 0/10
VLAN 82: porty Fa 0/11 - Fa 0/20
Trunk : porty Fa 0/21 - Fa 0/24 I porty Gi 0/1 - Gi 0/2, native VLAN 99
S_8(config)#interface range FastEthernet 0/1-10 S_8(config-if-range)#switchport mode access S_8(config-if-range)#switchport access VLAN 81
S_8(config)#interface range FastEthernet 0/11-20 S_8(config-if-range)#switchport mode access S_8(config-if-range)#switchport access VLAN 82
S_8(config)#interface range FastEthernet 0/21-24 S_8(config-if-range)#switchport mode trunk

(…)

… konfiguracji startowej:
S_8#show startup-config
Konfiguracja routera Cisco
Skasowanie poprzedniej konfiguracji i restart routera:
Router#erase startup-config Router#reload
Konfiguracja nazwy routera:
Router#configure terminal
Router(config)#hostname R_8
R_8(config)#exit
Konfiguracja komunikatu dnia (MOTD):
R_8(config)#banner motd # System nadzorowany. Dostep tylko dla autoryzowanych uzytkownikow #
Ustawianie…
... zobacz całą notatkę
