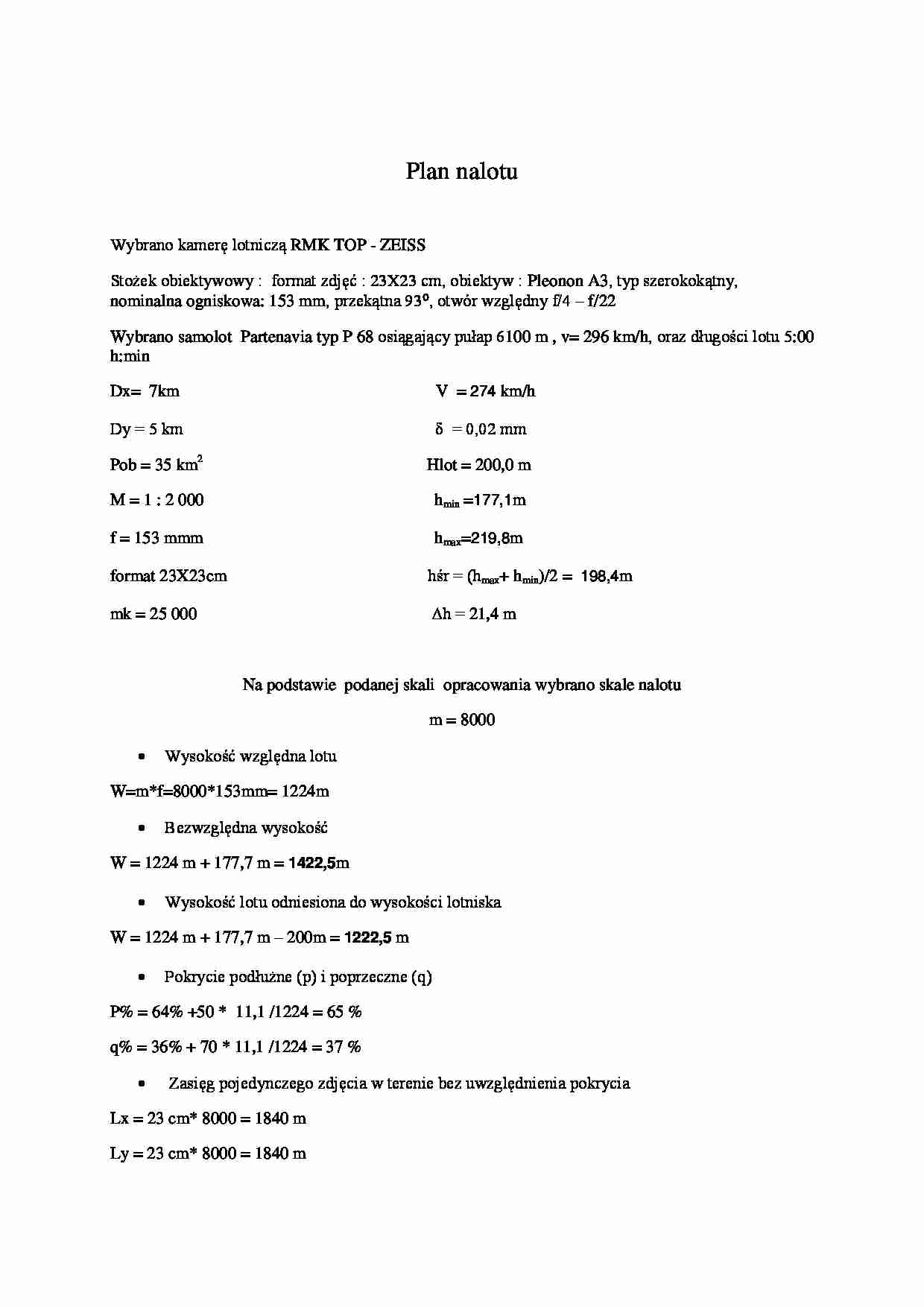

Plan nalotu - sprawozdanie - strona 1 Plan nalotu - sprawozdanie - strona 2

Fragment notatki:

Plan nalotu
Wybrano kamerę lotniczą RMK TOP - ZEISS
Stożek obiektywowy : format zdjęć : 23X23 cm, obiektyw : Pleonon A3, typ szerokokątny,
nominalna ogniskowa: 153 mm, przekątna 93⁰, otwór względny f/4 – f/22
Wybrano samolot Partenavia typ P 68 osiągający pułap 6100 m , v= 296 km/h, oraz długości lotu 5:00
h:min
Dx= 7km
V = 274 km/h
Dy = 5 km
δ = 0,02 mm
Pob = 35 km2
Hlot = 200,0 m
M = 1 : 2 000
hmin =177,1m
f = 153 mmm
hmax=219,8m
format 23X23cm
hśr = (hmax+ hmin)/2 = 198,4m
mk = 25 000
∆h = 21,4 m
Na podstawie podanej skali opracowania wybrano skale nalotu
m = 8000

Wysokość względna lotu
W=m*f=8000*153mm= 1224m

Bezwzględna wysokość
W = 1224 m + 177,7 m = 1422,5m

Wysokość lotu odniesiona do wysokości lotniska
W = 1224 m + 177,7 m – 200m = 1222,5 m

Pokrycie podłużne (p) i poprzeczne (q)
P% = 64% +50 * 11,1 /1224 = 65 %
q% = 36% + 70 * 11,1 /1224 = 37 %

Zasięg pojedynczego zdjęcia w terenie bez uwzględnienia pokrycia
Lx = 23 cm* 8000 = 1840 m
Ly = 23 cm* 8000 = 1840 m

Zasięg pojedynczego zdjęcia w terenie po uwzględnieniu pokrycia
Bx = 1840 m * ( 1 - 0,64) = 644,0 m
By = 1840 m * ( 1 – 0,37) = 1159,2 m

Powierzchnia użyteczna jednego zdjęcia
Bx * By =74 ,65 ha

iloczyn zdjęć w szeregu (Nx) i ilość szeregów (Ny)
Nx = Dx/Bx =7 000 m/662,4 m =10,6 = 11
Ny = Dy/By =5 000 m/1159,2 m =4,3= 4
N= Nx*Ny = 11 *4 = 44 zdjęcia
T = (δ*m)/V = (0,02 mm * 8000)/296 km/h = 160/(296/3600) = 0, 0021 s

Interwał czasowy pomiędzy dwoma kolejnymi ekspozycjami
t = Bx/V
662,4 m/296 km/h = 662,4m*3600sek/296000m = 8,46 sekund

Zapas (10-15%)

Ilość potrzebnej błony w metrach:
d= 23 cm * 48 = 11,04 m

Ze względu na odstępy między sąsiednimi zdjęciami wynoszą 1 do 2 cm doliczamy
+ 1,5 cm = 0,66m

Łączna długość błony
11,04 m + 0,66 m = 11,7 m
Biorąc pod uwagę, że typowe błony mają długość 60 lub 120 m bierzemy 1 szpulę 60 metrową taśmy
filmowej.
