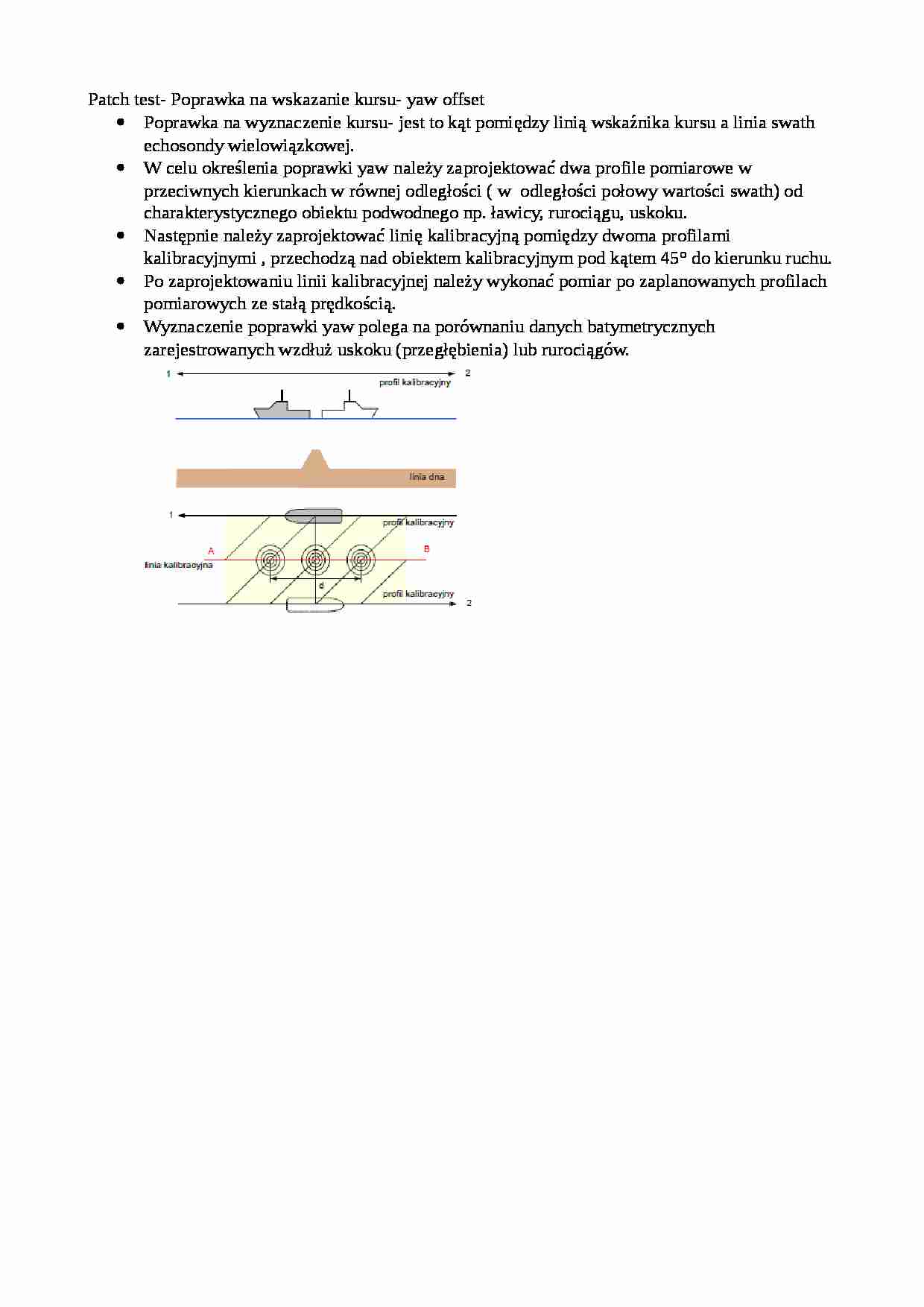

Patch test- Poprawka na wskazanie kursu--opracowanie

Patch test- Poprawka na wskazanie kursu- yaw offset
Poprawka na wyznaczenie kursu- jest to kąt pomiędzy linią wskaźnika kursu a linia swath echosondy wielowiązkowej.
W celu określenia poprawki yaw należy zaprojektować dwa profile pomiarowe w przeciwnych kierunkach w równej odległości ( w odległości połowy wartości swath) od charakterystycznego obiektu podwodnego np. ławicy, rurociągu, uskoku.
Następnie należy zaprojektować linię kalibracyjną pomiędzy dwoma profilami kalibracyjnymi , przechodzą nad obiektem kalibracyjnym pod kątem 45° do kierunku ruchu.
Po zaprojektowaniu linii kalibracyjnej należy wykonać pomiar po zaplanowanych profilach pomiarowych ze stałą prędkością.
Wyznaczenie poprawki yaw polega na porównaniu danych batymetrycznych zarejestrowanych wzdłuż uskoku (przegłębienia) lub rurociągów.
... zobacz całą notatkę
