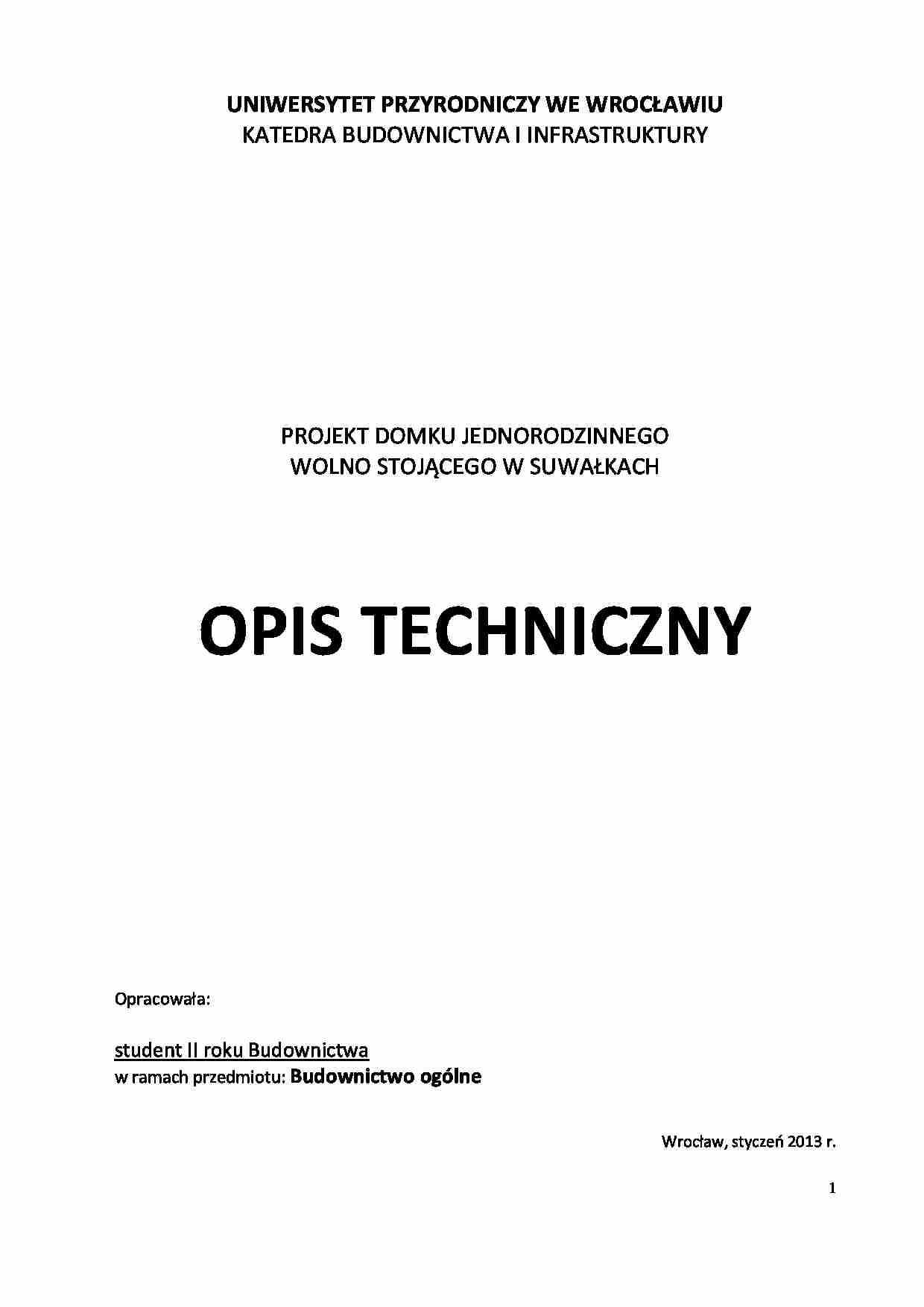

UNIWERSYTET PRZYRODNICZY WE WROCŁAWIU
KATEDRA BUDOWNICTWA I INFRASTRUKTURY
PROJEKT DOMKU JEDNORODZINNEGO
WOLNO STOJĄCEGO W SUWAŁKACH
OPIS TECHNICZNY
Opracowała:
student II roku Budownictwa
w ramach przedmiotu: Budownictwo ogólne
Wrocław, styczeń 2013 r.
1
SPIS TREŚCI
I. Część opisowa
1.
Dane ewidencyjne
1.1.
Obiekt
str.4
1.2.
Inwestor
str.4
1.3.
Stadium i branża
str.4
1.4.
Powierzchnia działki
str.4
1.5.
Powierzchnia zabudowy
str.4
1.6.
Powierzchnia całkowita pomieszczeń
str.4
1.7.
Kubatura
str.4
2.
Przedmiot i podstawa opracowania
str.4
3.
Program
str.5
4.
Charakterystyka ogólna
str.5
4.1.
5.
Zestawienie pomieszczeń
Opis rozwiązań budowlanych
str.5
str.6
5.1.
str.6
5.2.
Fundamenty
str.6
5.3.
Ściany
str.6
5.4.
Strop
str.6
5.5.
Posadzki i nawierzchnia
str.7
5.6.
Schody
str.8
5.7.
Więźba dachowa
str.8
5.8.
Dach
str.8
5.9.
Stolarka okienna i drzwiowa
str.9
5.10.
Tynki
str.9
5.11.
Kominy
str.9
5.12.
Nadproża, podciągi
str.10
5.13.
6.
Roboty ziemne
Izolacja cieplna
str.10
Zabezpieczenie przeciwpożarowe
str.10
2
II. Część graficzna
1.
Rzut fundamentów
1:50
2.
Rzut piwnic
1:50
3.
Rzut stropu
1:50
4.
Rzut parteru
1:50
5.
Rzut poddasza
1:50
6.
Rzut więźby dachowej
1:50
7.
Przekrój AA
1:50
8.
Elewacja frontowa
1:50
3
1. Dane ewidencyjne
1.1. Obiekt
Przedmiotem opracowania jest projekt domu jednorodzinnego wolno stojącego przy ulicy
Obrońców Pokoju w Suwałkach
1.2. Inwestor
Pan Jan Kowalski z ulicy Słonecznej we Wrocławiu
1.3. Stadium i branże
Projekt budowlano-architektoniczny
1.4. Powierzchnia działki
324,26 m2
1.5. Powierzchnia zabudowy
113,59 m2
1.6. Powierzchnia całkowita pomieszczeń
PIWNICA
64 m2
PARTER
91 m2
PODDASZE
93,14 m2
Σ=248,14 m2
1.7. Kubatura
PIWNICA
159,56 m3
PARTER
280,03 m3
PODDASZE
250,83 m3
Σ=690,42 m3
2. Przedmiot i podstawa opracowania
Przedmiotem opracowania jest projekt budowlany domu jednorodzinnego, posiadający dwie
kondygnacje mieszkalne (z poddaszem użytkowym), przeznaczony dla 4-5 osobowej rodziny.
Podstawą jest zlecenie inwestora oraz podkład geodezyjny działki położonej na ulicy Obrońców
Pokoju 15 W Suwałkach. Na działce zostały również przeprowadzone badania gruntowo wodne.
4
3. Program
Projektuje się dom jednorodzinny z utwierdzeniem dojazdów i tarasów. Doprowadza się instalacje
sanitarne (gazowa, kanalizacyjna, wodociągowa, wentylacyjna).
4. Charakterystyka ogólna
Budynek mieszkalny parterowy z poddaszem użytkowym i podpiwniczeniem w części 2/3 ze
ścianami ytong o wymiarach 29,9x19,9x24 cm na parterze i poddaszu z ociepleniem wełny
mineralnej 10 cm oraz bloczkami betonowymi B20 o wymiarach 38x12x24 cm w piwnicy i
ociepleniem wełną mineralną 5 cm . Dach dwu spadowy o kącie nachylenia 40o pokryty dachówką
ceramiczną Winerberger Mnich – Mniszka rustykalna angoba.
4.1. Zestawienie powierzchni
PIWNICA
2
0.1 Kotłownia
27,1 m
0.2 Pomieszczenie gospodarcze
36,9 m
Σ=64 m
2
2
PARTER
2
1.1

(…)

… stykające się z gruntem należy pokryć hydroizolacją.
5.7. Więźba dachowa
Typu krokwiowo – jętkowa. Krokwie oparte na murłatach zakotwionych w ścianach
zewnętrznych. W każdym węźle (dwie jętki i krokiew) mocujemy centralnie śrubą M12 o
długości 220 mm po dwie podkładki bardzo powiększone i nakrętka M12 oraz 4 gwoździe 8' (20
cm) po dwa z każdej strony naprzemiennie. Wszystko ocynkowane.
5.8. Dach
Dach…
