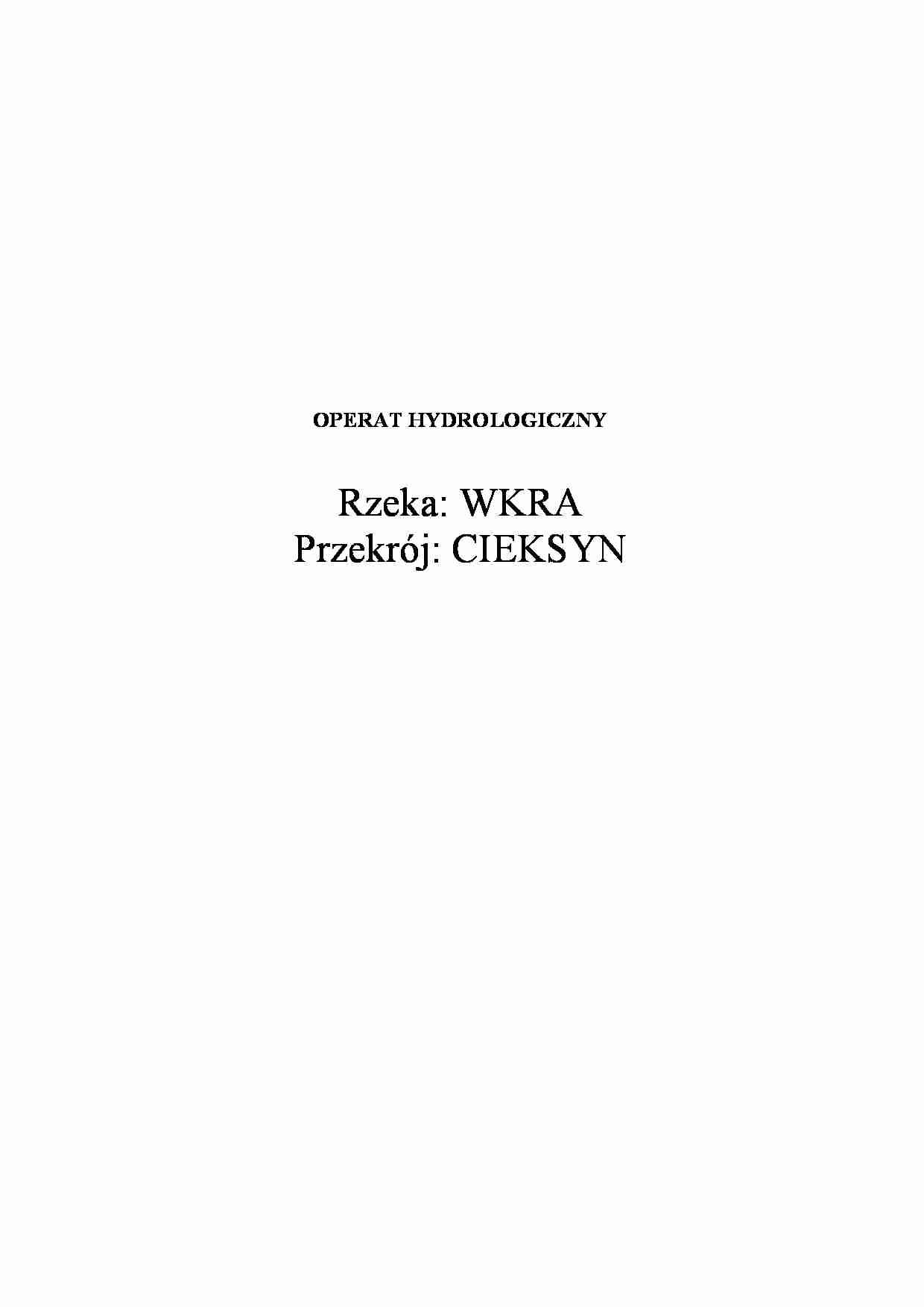

OPERAT HYDROLOGICZNY Rzeka: WKRA Przekrój: CIEKSYN SPIS TREŚCI: 1. Opis techniczny. str. 1.1. Podstawa opracowania 1.2. Cel opracowania 1.3. Zakres opracowania 1.4. Bibliografia 2. Opis wodowskazu i spadek rzeki. str. 3. Krzywe wahań stanów głównych. str. – Tabela wahań stanów głównych z lat 1961 – 1980 z wynikami stanów drugiego rzędu str. – Krzywe wahań stanów głównych z lat 1961 – 1980 str. 4. Krzywe częstości i sum czasów trwania stanów. str. - Tabele częstości stanów dla 5 lat (1973-1977) str. – Tabela częstości i sum czasów trwania stanów dla roku przeciętnego str. - Histogramy częstości stanów str. - Diagramy częstości stanów str. - Krzywa sum czasów trwania wraz z wyższymi dla roku mokrego i str. suchego str. – Krzywa sum czasów trwania wraz z wyższymi dla roku przeciętnego metodą stycznych str. – Krzywa sum czasów trwania wraz z wyższymi dla roku przeciętnego metodą granicznych stanów Rybczyńskiego str. 5. Krzywa konsumcyjna. str. - .Metoda Bubendey’a – metoda najmniejszych kwadratów str. . - Metoda Harlacher’a – metoda Głuszkowa str. – Wykres pomocniczy B = f(H) str. – Wykres pomocniczy F = f(H) str. – Krzywa konsumcyjna Q = f(H) str. - Zestawienie wyników dla krzywej konsumcyjnej str. - Krzywa IMGW str. 6. Krzywe wahań codziennych stanów i przepływów. str. – Tabela wahań codziennych stanów i przepływów dla roku mokrego
(…)
… od 300cm do 540cm
przymocowana jest do pierwszego , lewego filara od strony wody dolnej.
Historia wodowskazu – według materiałów archiwalnych PIHM wodowskaz założony był
12.09.1924 r. Przy moście kolejowym, na rzędnej 77,684m NN. W rocznikach
hydrologicznych od 1947r. publikowane stany wody odniesione są do zera obniżonego o
100cm ( 76, 684m NN ). W odniesieniu do układu Kronsztadt rzędna zera wynosi 76,589M
Kr. Pomiary temperatury wody prowadzone są od 1951r., zaś zmącenia wody od 1953r.
Spadek rzeki : i=dH/dL
; dL=80,2km dH=29,12
;i=0,00036
wodowskaz
0
NW [cm]
SW (cm)
WW (cm)
Trzciniec
102,8
105,27Kr
176 (7.07)
230 (5.02)
326 (19.08)
Cieksyn
3.
km
22,6
76,59Kr
132 (7.07)
176 (5.02)
306 (19.08)
Krzywe wahań stanów głównych.
Stan wody w rzece – jest to wzniesienie zwierciadła wody w danym profilu rzeki
ponad umownie przyjęty poziom odniesienia. Obserwacje stanów wody prowadzi się
na wodowskazach. Stan wody jest podawany w centymetrach.
Stany główne to stany ekstremalne i średnie.
Wahania stanów wody są jednym z głównych elementów umożliwiających
prawidłowe rozpoznanie charakterystyki hydrologicznej rzeki.
W hydrologii wyróżniamy następujące stany:
- średni z danego roku;
- maksymalny roczny…
… został dla okresu czasu zawartego w przedziale lat 1961
-1980. Dla tego okresu sporządzona została tabela wahań stanów głównych, a także
wykresy wahań stanów: maksymalnych, minimalnych oraz średnich.
Na podstawie danych z pięciolecia 1975 - 1979 wykonane zostały tabele
częstotliwości poszczególnych stanów wody oraz wykresy częstotliwości
występowania poszczególnych stanów wody dla pięciu kolejnych lat.
Wykonane…
…, Q50, Q90 i Q100, które są nam potrzebne do wyliczenia
prawdopodobieństwa teoretycznego, które liczymy wg przyjętej funkcji:
Qmax p = Q50 * [1 + Φ ( s, p ) * C v ]
Q10 − Q90
2 * Q50
Φ ( s, p) - funkcja w zależności od współczynnika skośności s i
prawdopodobieństwa; odczytana dla odpowiedniego prawdopodobieństwa i wartości
współczynnika s z tablicy nr 3 wg Kaczmarka
s – współczynnik skośności, gdy mama obserwacje liczymy ze wzoru:
C * Q50
s= f( v
)
Q50 − Q100
Wykonujemy również test zgodności Kołmogorowa:
gdzie: Cv – współczynnik zmienności, liczony ze wzoru: C v =
max[ p( m, N 0 − p%] <
136
N
oraz określamy błąd oszacowania, który polega na wyznaczeniu dodatkowej krzywej
ograniczającej od góry obszar obliczeń:
C * Q50
σ (Qmax p ) = F ( s, p) * v
N
α
Qmax p = Qmax p + tα * σ (Qmax p )
PRZEPŁYWY…
... zobacz całą notatkę
