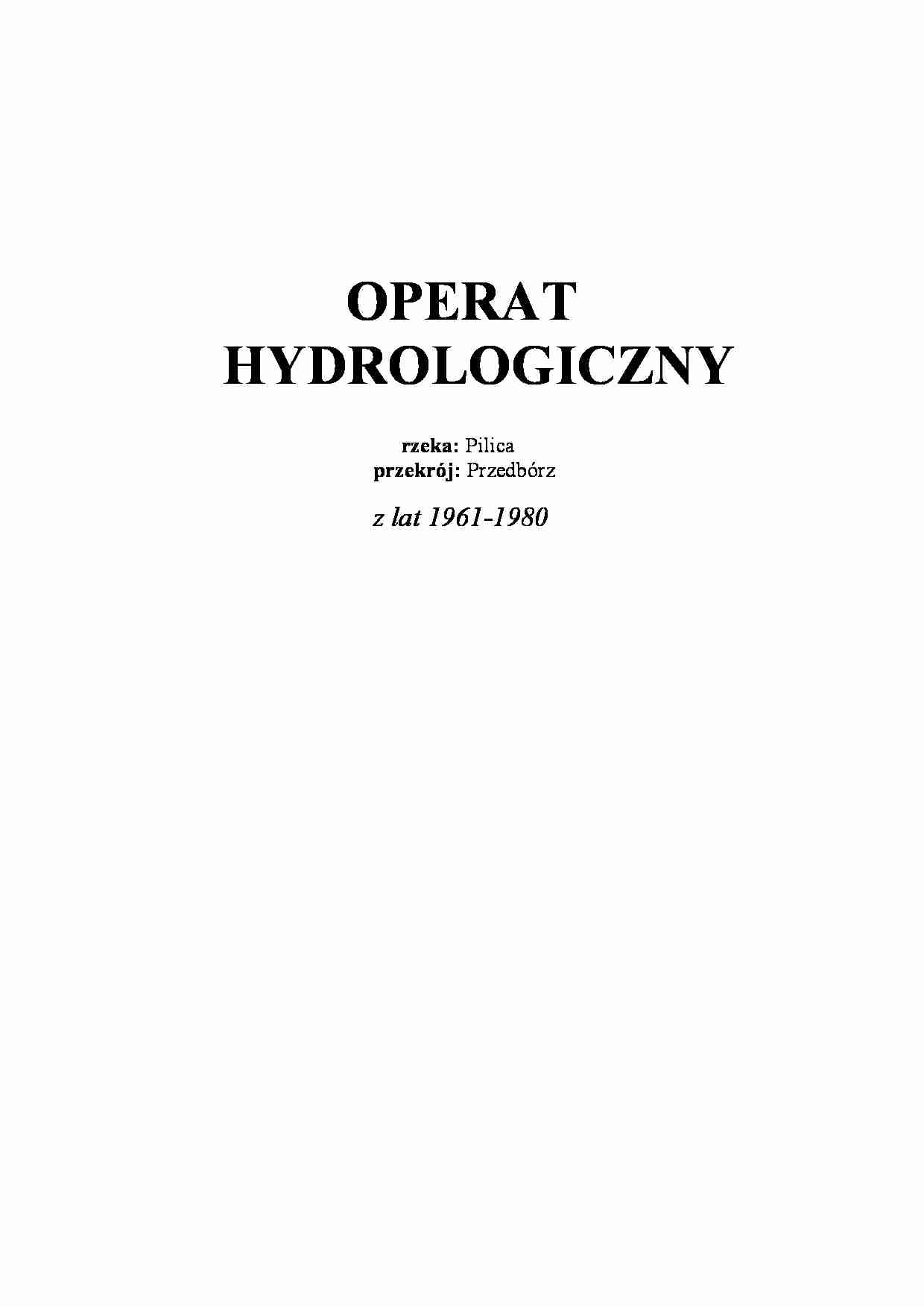

OPERAT HYDROLOGICZNY rzeka: Pilica przekrój: Przedbórz z lat 1961-1980 GDAŃSK 2001 Rzeka: Pilica Przekrój: Przedbórz OPIS TECHNICZNY. Operat hydrologiczny został wykonany w semestrze zimowym roku 2000\2001 na zajęciach z przedmiotu „Hydrologia” Katedry Hydrauliki i Hydrologii Wydziału Budownictwa Wodnego i Inżynierii Środowiska Politechniki Gdańskiej. Dane liczbowe dotyczące rzeki Pilicy w przekroju Przedbórz zestawiono w odpowiednich tabelach, a odzwierciedlenie tych danych przedstawiono na wykresach w celu uzyskania możliwie najpełniejszej charakterystyki rzeki w zadanym przekroju. BIBLIOGRAFIA. - „Roczniki hydrologiczne" - lata 1955 -1979. Państwowy Instytut Hydrologiczno- Meteorologiczny Wydawnictwo Komunikacji i Łączności, Warszawa „Wyniki pomiarów hydrometrycznych". Państwowy Instytut Hydrologiczno – Meteorologiczny Wydawnictwo Komunikacji i Łączności, Warszawa. - „Wodowskazy na rzekach Polski". OPIS WODOWSKAZU. Wodowskaz: Przedbórz Rzeka: Pilica Dorzecze: Wisła Km 201,4 A = 2536 km2 P.z. 187,270 m Kr. Elementy obserwowane: H, T,Ba, Q LOKALIZACJA. Wodowskaz znajduje się wolnym profilu 180 m poniżej mostu na drodze Radomsko – Końskie. Łaty wodowskazowe z łącznym podziałem od 180 cm do 540 cm są przymocowane do ceowników ustawionych kaskadowo na prawym brzegu. HISTORIA WODOWSKAZU. Wodowskaz założono 14.VII 1924 przy drewnianym moście drogowym. Po nawiązaniu do niwelacji państwowej rzędna zera otrzymała wartość wartość 189,737m NN. Nie zachowały się wyniki obserwacji z lat: 1937-1939, 1943-1945. Po wojnie obserwacje wznowiono w 1946 bez zmiany położenia wodowskazu. W odniesieniu do układu Kronsztad wartość rzędnej zera wynosi 189,345 m. Z uwagi na budowę nowego mostu wodowskaz przeniesiono około 180 m w dół rzeki równocześnie obniżając zero wodowskazu o 2 m. Aktualny profil ma rzędną 187,270 m Kr. Od roku 1957 na profilu Przedbórz prowadzi się również pomiary temperatury wody i zmącenia wody. KRZYWA WAHAŃ STANÓW GŁÓWNYCH Stan wody w rzece to wzniesienie zwierciadła wody w danym profilu rzeki ponad umownie przyjęty poziom odniesienia. Obserwacje stanów wody prowadzi się na wodowskazach, dlatego poziomem odniesienia jest poziom zerowy podziałki na wodowskazie, tzw.zero wodowskazu. Stany główne są to stany ekstremalne i stany średnie
(…)
…( 0,75 ⋅ σ
)
Q5 = Q max
gdzie : Qmin – najniższy spośród wszystkich przepływów dobowych,
Qmax – najwyższy spośród wszystkich n przepływów dobowych.
σ = 2,86
Q1 =5,2
Q2 =10,63
Q3 =21,73
Q4 =44,42
Q5 =91,0
Każdą z czterech niejednakowych części Q dzieli się następnie na dziesięć równych
przedziałów ∆Q Ostatecznie otrzymuje się 40 przedziałów.
•
Metodą logarytmów dziesiętnych:
Podział na przedziały…
…
wartości prawdopodobnych przepływów maksymalnych
Na poziomie ufności P, wartość prawdopodobnego przepływu maksymalnego o
prawdopodobieństwie pojawienia się p % jest mniejsze od:
Q α max p = Qmax p + tα ⋅ σ ( Q max p )
OBLICZENIE WARTOŚCI PRZEPŁYWÓW GWARANTOWANYCH
Rozeznanie względem stopnia zabezpieczenia budowli wodnej w t – letnim okresie
użytkowania należy opierać na zestawieniu gwarantowanych Q gw…
… przez
odcięcie na osi rzędnych granicznych wartości przedziałów stanów wody, a na osi odciętych
obliczonej liczby spostrzeżeń przypadającej na poszczególne przedziały. Otrzymujemu w ten
sposób wykres słupkowy (histogram), w którym słupki ułożone są poziomo. Tabele
częstotliwości sporządza się w ten sposób, że cały obszar zmienności stanów wody w danym
okresie czasu dzieli się na przedziały o równej wielkości…
... zobacz całą notatkę
