Pochmara Janusz. Notatka składa się z 12 stron.

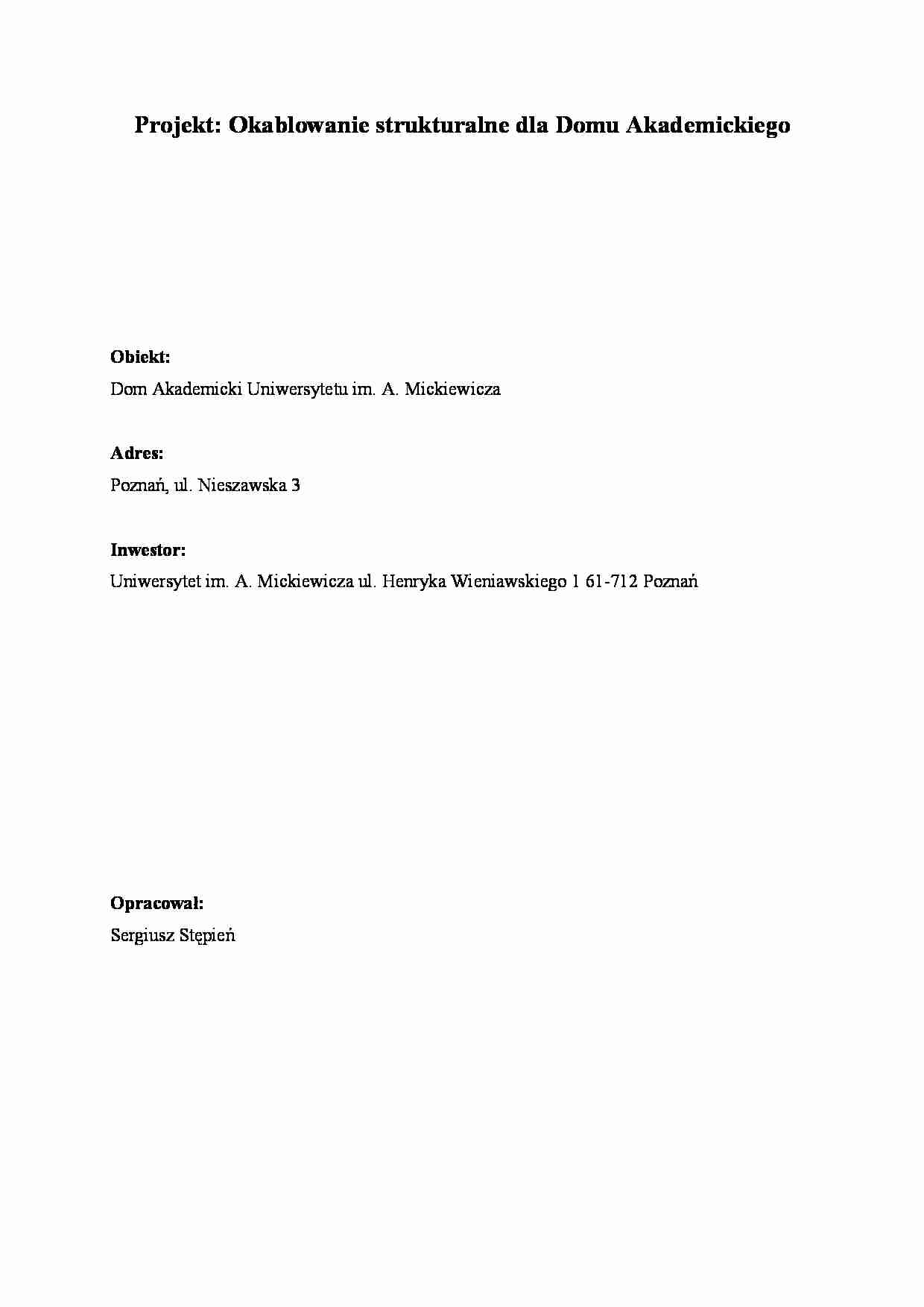

Projekt: Okablowanie strukturalne dla Domu Akademickiego              Obiekt:  Dom Akademicki Uniwersytetu im. A. Mickiewicza     Adres:  Poznań, ul. Nieszawska 3    Inwestor:  Uniwersytet im. A. Mickiewicza ul. Henryka Wieniawskiego 1 61-712 Poznań                    Opracował:  Sergiusz Stępień        Projekt okablowania strukturalnego dla Domu Akademickiego przy ulicy Nieszawskiej 3 w  Poznaniu      2         SPIS TREŚCI    1 DANE OGÓLNE  ....................................................................................................................... 4  1.1 Podstawa opracowania  ...................................................................................................... 4  1.2 Przedmiot dokumentacji  .................................................................................................... 4  1.3 Zakres dokumentacji  ......................................................................................................... 4  1.4 Normy związane  ................................................................................................................ 5    2 OKABLOWANIE STRUKTURALNE  ............................................................................................ 5  2.1 Założenia techniczne projektu  ........................................................................................... 5  2.2 Topologia  .......................................................................................................................... 6  2.3 Sekwencja  .......................................................................................................................... 6  2.4 Polaryzacja  ........................................................................................................................ 7  2.5 Media zastosowane w projekcie  ........................................................................................ 7  2.6 Rozmieszczenie punktów abonenckich  ............................................................................. 7  2.7 Opis punktów dystrybucyjnych zastosowanych w projekcie  ............................................ 8   2.8 Oznaczenie punktów abonenckich  .................................................................................... 9  2.9 Oznaczenie w punktach dystrybucyjnych  ......................................................................... 10  2.10 Oznaczenie kabli  ............................................................................................................. 10  2.11 Przebiegi kablowe  ........................................................................................................... 11  2.12 Testowanie  ...................................................................................................................... 11

(…)

… z klientem,
- wizja lokalna,
- dokumentacja architektoniczna (rzuty z góry poszczególnych pięter),
- projekt sieci bezprzewodowej wykonany przez firmę Teletechnika będący własnością
klienta.
Przedmiot dokumentacji
Przedmiotem projektu jest schemat okablowania strukturalnego dla Domu
Akademickiego Uniwersytetu im. Adama Mickiewicza znajdującego się w Poznaniu przy
ulicy Nieszawskiej 3.
Zakres dokumentacji…

Distribution Frame),
- przebiegi tras kablowych,
- rozmieszczenie punktów abonenckich.
4
Projekt okablowania strukturalnego dla Domu Akademickiego przy ulicy Nieszawskiej 3 w
Poznaniu
Normy związane
- EN 50173 „Okablowanie strukturalne budynków”,
- EN 50167 „Okablowanie poziome”,
- EN 50168 „Okablowanie pionowe”,
- EN 50169 „Okablowanie krosowe i stacyjne”
- Polskie Normy budowlane i elektryczne.
2…
… (zalecana do
1000 Mb Ethernetu). Część pionowa zależy od części aktywnej sieci. Kategoria 5e jest
testowana dla szerokości pasma 100 Mhz oraz 6 dla 250 MHz.
Zastosowano kabel UTP ponieważ jest on najtańszy i najłatwiejszy w montażu. W
rozpatrywanym budynku nie występują źródła zakłóceń takie jak na przykład: silniki
elektryczne, spawarki itp. Nie ma także potrzeby stosowania ochrony danych przed
fizycznym…
… Akademickiego przy ulicy Nieszawskiej 3 w
Poznaniu
1. Dane ogólne
Podstawa opracowania
- zlecenie klienta,
- uzgodnienia robocze z klientem,
- wizja lokalna,
- dokumentacja architektoniczna (rzuty z góry poszczególnych pięter),
- projekt sieci bezprzewodowej wykonany przez firmę Teletechnika będący własnością
klienta.
Przedmiot dokumentacji
Przedmiotem projektu jest schemat okablowania strukturalnego dla Domu…
… pionowe”,
- EN 50169 „Okablowanie krosowe i stacyjne”
- Polskie Normy budowlane i elektryczne.
2. Okablowanie strukturalne
Założenia techniczne projektu
W wykonywanym projekcie będą wykorzystywane informacje i ustalenia zaczerpnięte
z projektu bezprzewodowej sieci komputerowej dostarczonego przez klienta.
Ustalenia:
- główny punkt dystrybucyjny zostanie ulokowany na I piętrze w pomieszczeniu 165…
…, 665,965,
- pion kablowy będzie przechodził od piwnicy przez pomieszczenia x65, natomiast
okablowanie poziome ma przebiegać przy suficie, na korytarzu z odczepami do
pomieszczeń mieszkalnych. Okablowanie w pokojach schodzi w narożnikach do paru
centymetrów nad podłogą. Trasy poziome mają stanowić listwy i kanały PCV, natomiast
pion mają stanowić drabinki kablowe i przepusty przez stropy pomiędzy piętrami…
… komputerowej.
5
Projekt okablowania strukturalnego dla Domu Akademickiego przy ulicy Nieszawskiej 3 w
Poznaniu
2.2 Topologia
Zastosowano fizyczną topologię gwiazdy ze względu na jej liczne zalety przedstawione w
tabeli 1. Logiczną topologią jest szyna i wynika ona ze sposobu działania urządzeń w
standardzie Ethernet.
Tabela 1. Wady i zalety topologii gwiazdy
Topologia Zalety Wady
- Uniwersalność konfiguracji…
