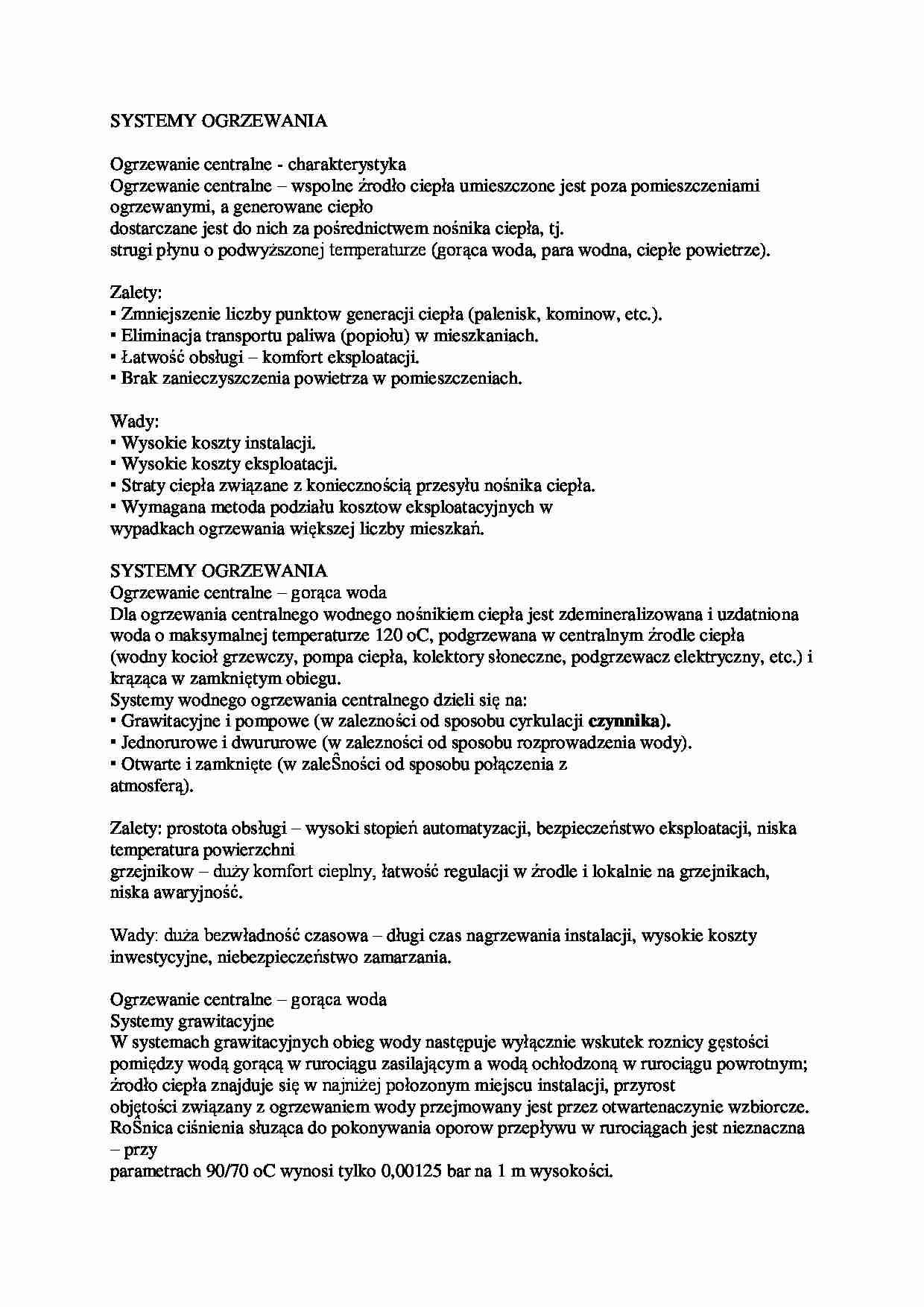

SYSTEMY OGRZEWANIA Ogrzewanie centralne - charakterystyka Ogrzewanie centralne – wspolne źrodło ciepła umieszczone jest poza pomieszczeniami ogrzewanymi, a generowane ciepło dostarczane jest do nich za pośrednictwem nośnika ciepła, tj. strugi płynu o podwyższonej temperaturze (gorąca woda, para wodna, ciepłe powietrze). Zalety: • Zmniejszenie liczby punktow generacji ciepła (palenisk, kominow, etc.). • Eliminacja transportu paliwa (popiołu) w mieszkaniach. • Łatwość obsługi – komfort eksploatacji. • Brak zanieczyszczenia powietrza w pomieszczeniach. Wady: • Wysokie koszty instalacji. • Wysokie koszty eksploatacji. • Straty ciepła związane z koniecznością przesyłu nośnika ciepła. • Wymagana metoda podziału kosztow eksploatacyjnych w wypadkach ogrzewania większej liczby mieszkań. SYSTEMY OGRZEWANIA Ogrzewanie centralne – gorąca woda Dla ogrzewania centralnego wodnego nośnikiem ciepła jest zdemineralizowana i uzdatniona woda o maksymalnej temperaturze 120 oC, podgrzewana w centralnym źrodle ciepła (wodny kocioł grzewczy, pompa ciepła, kolektory słoneczne, podgrzewacz elektryczny, etc.) i krąząca w zamkniętym obiegu. Systemy wodnego ogrzewania centralnego dzieli się na: • Grawitacyjne i pompowe (w zalezności od sposobu cyrkulacji czynnika). • Jednorurowe i dwururowe (w zalezności od sposobu rozprowadzenia wody). • Otwarte i zamknięte (w zaleŜności od sposobu połączenia z atmosferą). Zalety: prostota obsługi – wysoki stopień automatyzacji, bezpieczeństwo eksploatacji, niska temperatura powierzchni grzejnikow – duży komfort cieplny, łatwość regulacji w źrodle i lokalnie na grzejnikach, niska awaryjność. Wady: duża bezwładność czasowa – długi czas nagrzewania instalacji, wysokie koszty inwestycyjne, niebezpieczeństwo zamarzania. Ogrzewanie centralne – gorąca woda Systemy grawitacyjne W systemach grawitacyjnych obieg wody następuje wyłącznie wskutek roznicy gęstości pomiędzy wodą gorącą w rurociągu zasilającym a wodą ochłodzoną w rurociągu powrotnym; źrodło ciepła znajduje się w najniżej połozonym miejscu instalacji, przyrost objętości związany z ogrzewaniem wody przejmowany jest przez otwartenaczynie wzbiorcze. RoŜnica ciśnienia słuząca do pokonywania oporow przepływu w rurociągach jest nieznaczna – przy parametrach 90/70 oC wynosi tylko 0,00125 bar na 1 m wysokości. Wady: trudna regulacja, duże przekroje rur – wysokie koszty inwestycyjne i duża bezwładność cieplna, ograniczona mozliwość rozprowadzenia rurociągow. Systemy te obecnie nalezą już do
(…)
… występuje zbliżony poziom temperatury gorącej; regulacja
wydajności odbywa się indywidualnie dla każdego z grzejnikow
za pomocą zaworu regulacyjnego (ręcznego lub automatycznego).
Wyroznia się dolny rozdział wody grzejnej (w miejscu wytwarzania, np. kotłowni) i gorny
rozdział wody
grzejnej (w najwyższym punkcie instalacji, np. na poddaszu).
Ogrzewanie centralne – gorąca woda
Rozkład ciśnienia w sieci…
… jest indywidualnie
przyłączony do
obydwu rurociągow – na dopływie występuje zbliżony poziom temperatury gorącej; regulacja
wydajności odbywa się indywidualnie dla każdego z grzejnikow
za pomocą zaworu regulacyjnego (ręcznego lub automatycznego).
Wyroznia się dolny rozdział wody grzejnej (w miejscu wytwarzania, np. kotłowni) i gorny
rozdział wody
grzejnej (w najwyższym punkcie instalacji, np. na poddaszu…
