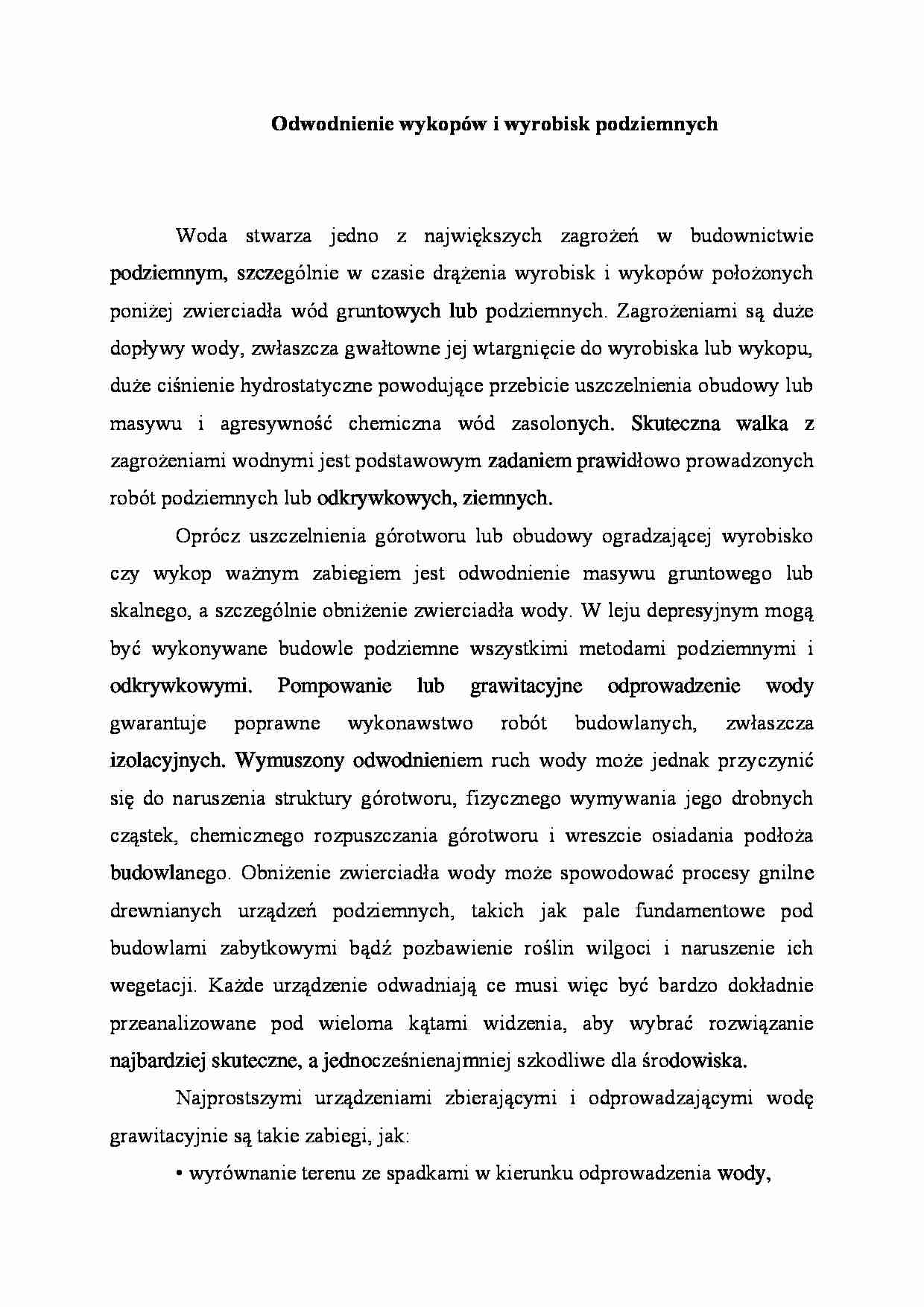

Odwodnienie wykopów i wyrobisk podziemnych
Woda stwarza jedno z największych zagrożeń w budownictwie podziemnym, szczególnie w czasie drążenia wyrobisk i wykopów położonych poniżej zwierciadła wód gruntowych lub podziemnych. Zagrożeniami są duże dopływy wody, zwłaszcza gwałtowne jej wtargnięcie do wyrobiska lub wykopu, duże ciśnienie hydrostatyczne powodujące przebicie uszczelnienia obudowy lub masywu i agresywność chemiczna wód zasolonych. Skuteczna walka z zagrożeniami wodnymi jest podstawowym zadaniem prawidłowo prowadzonych robót podziemnych lub odkrywkowych, ziemnych.
Oprócz uszczelnienia górotworu lub obudowy ogradzającej wyrobisko czy wykop ważnym zabiegiem jest odwodnienie masywu gruntowego lub skalnego, a szczególnie obniżenie zwierciadła wody. W leju depresyjnym mogą być wykonywane budowle podziemne wszystkimi metodami podziemnymi i odkrywkowymi. Pompowanie lub grawitacyjne odprowadzenie wody gwarantuje poprawne wykonawstwo robót budowlanych, zwłaszcza izolacyjnych. Wymuszony odwodnieniem ruch wody może jednak przyczynić się do naruszenia struktury górotworu, fizycznego wymywania jego drobnych cząstek, chemicznego rozpuszczania górotworu i wreszcie osiadania podłoża budowlanego. Obniżenie zwierciadła wody może spowodować procesy gnilne drewnianych urządzeń podziemnych, takich jak pale fundamentowe pod budowlami zabytkowymi bądź pozbawienie roślin wilgoci i naruszenie ich wegetacji. Każde urządzenie odwadniają ce musi więc być bardzo dokładnie przeanalizowane pod wieloma kątami widzenia, aby wybrać rozwiązanie najbardziej skuteczne, a jednocześnie najmniej szkodliwe dla środowiska.
Najprostszymi urządzeniami zbierającymi i odprowadzającymi wodę grawitacyjnie są takie zabiegi, jak:
• wyrównanie terenu ze spadkami w kierunku odprowadzenia wody,
• rowy opaskowe i przepływowe ze spadkami w kierunku odprowadzenia lub ujęcia wody (rys. 10.47), • dreny i drenaż warstwowy ze spadkami w kierunku ujęcia wody, np. studzienek zbiorczych.
Do układania sieci drenów wykorzystuje się dowolne rury drenarskie i dowolny system ich zabezpieczenia. Wskazane jest, aby drożność tej sieci została zachowana nawet po zakończeniu robót i aby można ją było wykorzystać podczas późniejszych remontów budowli podziemnej. Woda ze studni, ujęć zbiorczych jest przepompowywana do ogólnego systemu odprowadzającego wodę poza teren budowy. Do obniżenia zwierciadła wody stosuje się drenaż pionowy składający się z pionowych ujęć wody, rurociągów ssawnych i tłocznych oraz pomp wodnych. Pionowymi ujęciami wody są igłofiltry, igłostudnie i studnie depresyjne. Ujęcie może być punktowe, liniowe i konturowe, usytuowane jednopoziomowe lub piętrowo. Do ujęcia woda spływa grawitacyjnie w przypadku dużego współczynnika filtracji ponad 10~
