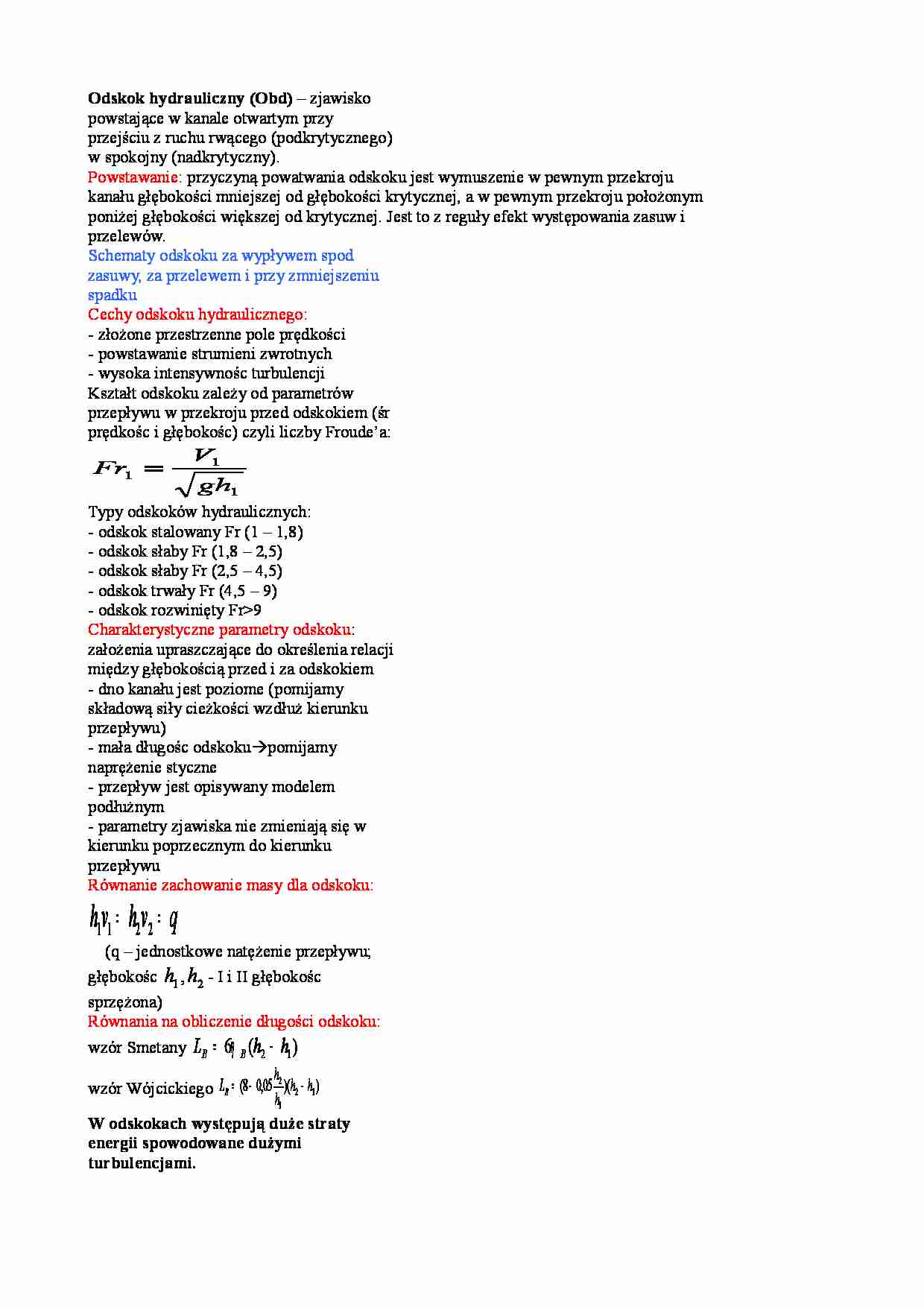

Odskok hydrauliczny - opracowanie - strona 1

Fragment notatki:

Odskok hydrauliczny (Obd) –  zjawisko  powstające w kanale otwartym przy  przejściu z ruchu rwącego (podkrytycznego)  w spokojny (nadkrytyczny). Powstawanie: przyczyną powatwania odskoku jest wymuszenie w pewnym przekroju  kanału głębokości mniejszej od głębokości krytycznej, a w pewnym przekroju położonym  poniżej głębokości większej od krytycznej. Jest to z reguły efekt występowania zasuw i  przelewów. Schematy odskoku za wypływem spod  zasuwy, za przelewem i przy zmniejszeniu  spadku Cechy odskoku hydraulicznego: - złożone przestrzenne pole prędkości - powstawanie strumieni zwrotnych - wysoka intensywnośc turbulencji Kształt odskoku zależy od parametrów  przepływu w przekroju przed odskokiem (śr  prędkośc i głębokośc) czyli liczby Froude’a:  1 1 1 gh V Fr = Typy odskoków hydraulicznych: - odskok stalowany Fr (1 – 1,8) - odskok słaby Fr (1,8 – 2,5) - odskok słaby Fr (2,5 – 4,5) - odskok trwały Fr (4,5 – 9) - odskok rozwinięty Fr9 Charakterystyczne parametry odskoku:  założenia upraszczające do określenia relacji  między głębokością przed i za odskokiem - dno kanału jest poziome (pomijamy  składową siły cieżkości wzdłuż kierunku  przepływu) - mała długośc odskokupomijamy  naprężenie styczne - przepływ jest opisywany modelem  podłużnym - parametry zjawiska nie zmieniają się w  kierunku poprzecznym do kierunku  przepływu Równanie zachowanie masy dla odskoku:  q v h vh = = 2 2 1 1                                   (q – jednostkowe natężenie przepływu;  głębokośc  2 1 ,  h h - I i II głębokośc  sprzężona) Równania na obliczenie długości odskoku:  wzór Smetany  ) ( 6 1 2 h h L B B − = η wzór Wójcickiego  ) )( 05 ,0 8( 1 2 1 2 h h h h L B − − = W odskokach występują duże straty  energii spowodowane dużymi  turbulencjami. ... zobacz całą notatkę
