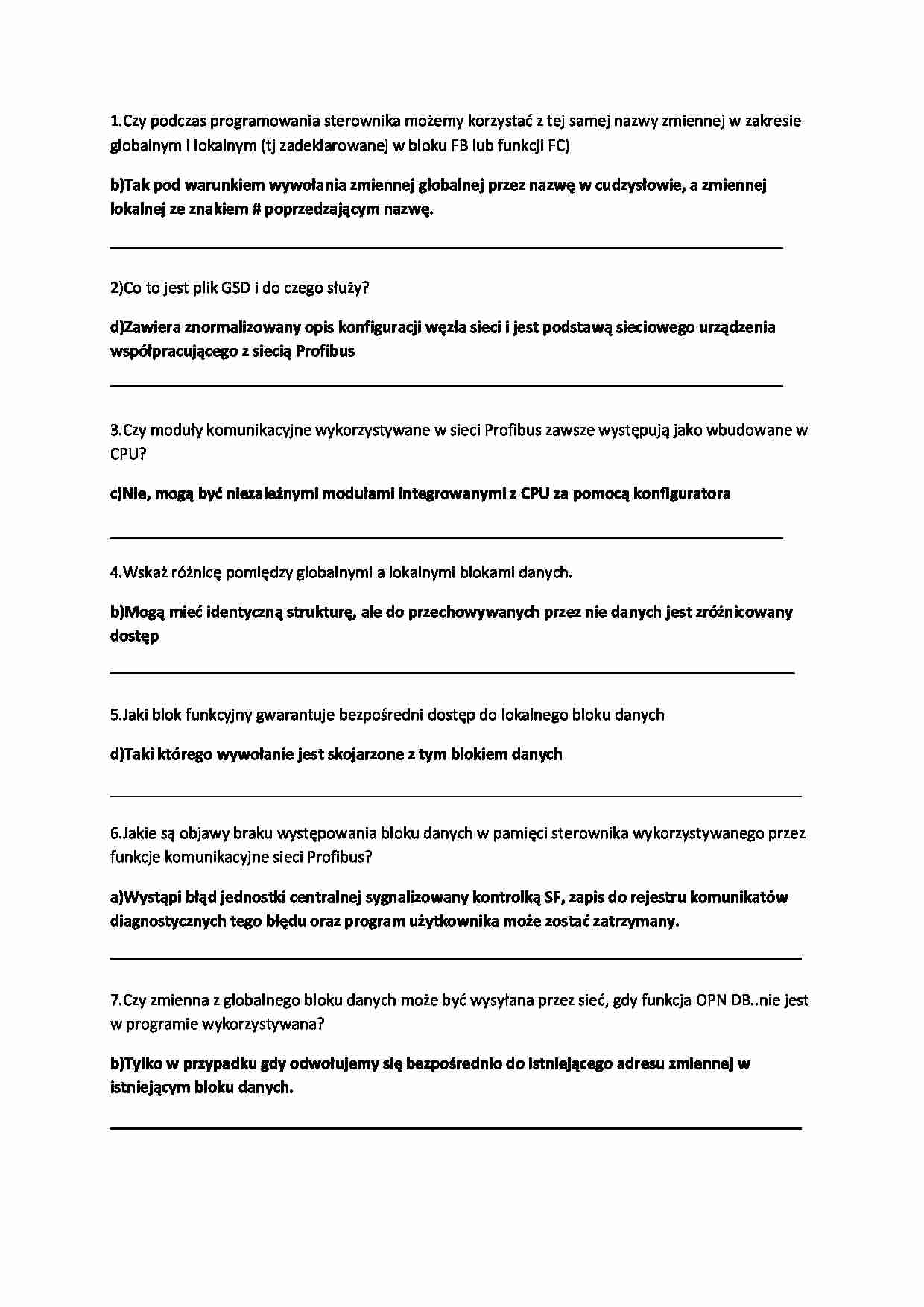

1.Czy podczas programowania sterownika możemy korzystać z tej samej nazwy zmiennej w zakresie globalnym i lokalnym (tj zadeklarowanej w bloku FB lub funkcji FC) b)Tak pod warunkiem wywołania zmiennej globalnej przez nazwę w cudzysłowie, a zmiennej lokalnej ze znakiem # poprzedzającym nazwę. 2)Co to jest plik GSD i do czego służy? d)Zawiera znormalizowany opis konfiguracji węzła sieci i jest podstawą sieciowego urządzenia współpracującego z siecią Profibus 3.Czy moduły komunikacyjne wykorzystywane w sieci Profibus zawsze występują jako wbudowane w CPU? c)Nie, mogą być niezależnymi modułami integrowanymi z CPU za pomocą konfiguratora 4.Wskaż różnicę pomiędzy globalnymi a lokalnymi blokami danych. b)Mogą mieć identyczną strukturę, ale do przechowywanych przez nie danych jest zróżnicowany dostęp 5.Jaki blok funkcyjny gwarantuje bezpośredni dostęp do lokalnego bloku danych d)Taki którego wywołanie jest skojarzone z tym blokiem danych 6.Jakie są objawy braku występowania bloku danych w pamięci sterownika wykorzystywanego przez funkcje komunikacyjne sieci Profibus? a)Wystąpi błąd jednostki centralnej sygnalizowany kontrolką SF, zapis do rejestru komunikatów diagnostycznych tego błędu oraz program użytkownika może zostać zatrzymany. 7.Czy zmienna z globalnego bloku danych może być wysyłana przez sieć, gdy funkcja OPN DB..nie jest w programie wykorzystywana? b)Tylko w przypadku gdy odwołujemy się bezpośrednio do istniejącego adresu zmiennej w istniejącym bloku danych. 8.Dostęp do danych zawartych w lokalnym bloku danych jest możliwy na dwa sposoby: d)Poprzez wywołanie funkcji blokowej FB z nim skojarzonej lub przez bezpośrednie operowanie adresami absolutnymi tego bloku danych. 9.W jaki sposób dokonać modyfikacji wartości parametrów statycznych zadeklarowanych wcześniej i zapisanych w lokalnym bloku danych? d)Nie można ich modyfikować 10.Jak rozpoznać funkcję systemową w obszarze bloków oprogramowania Simatic Manager? c)Poprzez nazwę symboliczną lub adres funkcji, w szczególności po uruchomieniu opisu własności obiektu jakim jest funkcja. 11.Czy można przesłać przez sieć Profibus zmienna symboliczną (z tablicy symboli) typu DATE_AND_TIME? c)Można, jeżeli poda się w funkcji wysyłającej wskaźnik na adresowy zakres tego typu. 12.Jaką role podczas wykonywania funkcji lub bloku funkcyjnego pełni sygnał wejściowy ENABLE(EN)? d)Blokuje lub zezwala na wykonanie funkcji bloku 13.Jakie zadania realizuje warstwa łącza danych FDL w węźle sieci Profibus, który wysyła lub odbiera ramkę:
... zobacz całą notatkę
