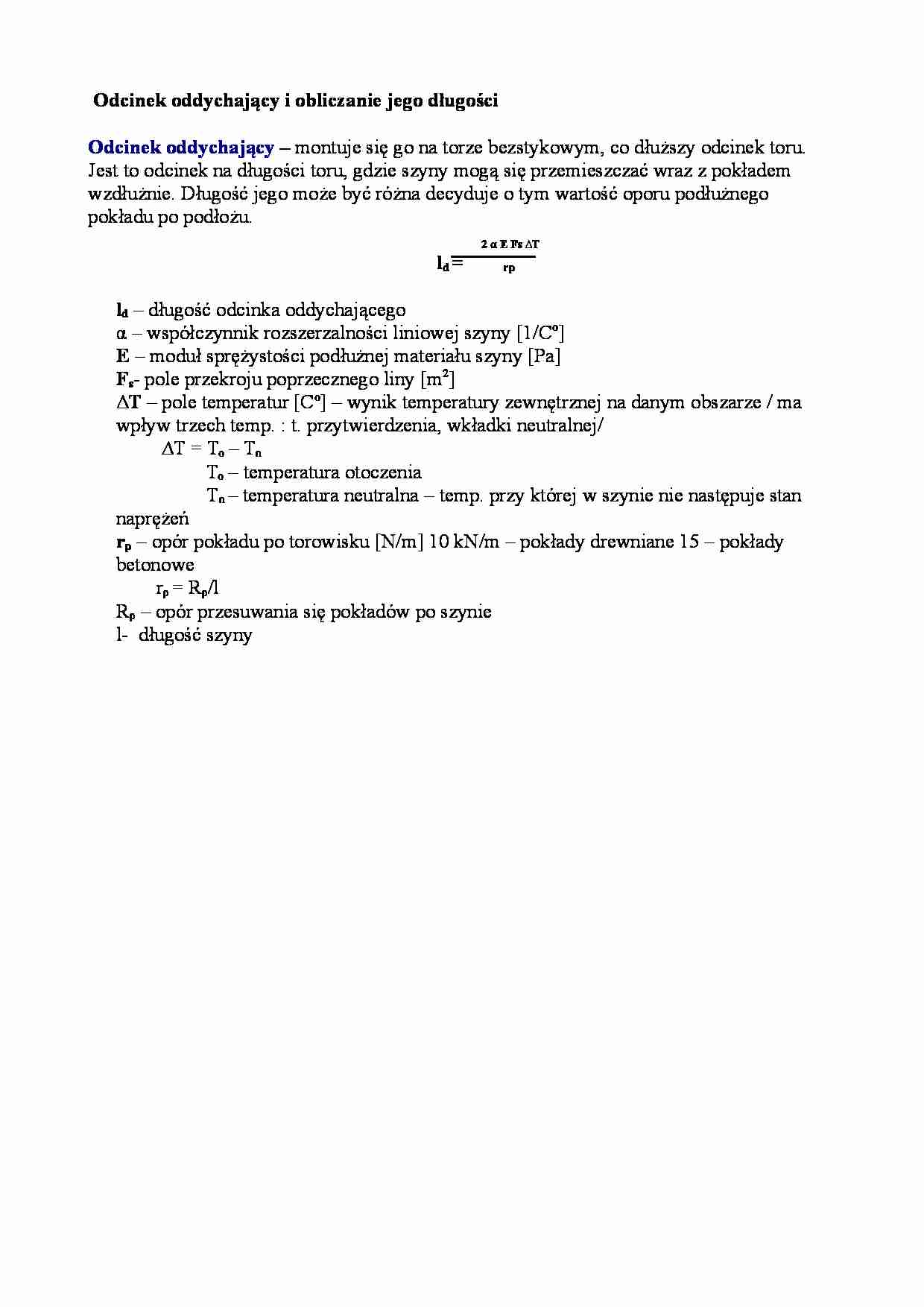

Odcinek oddychający i obliczanie jego długości

 Odcinek oddychający i obliczanie jego długości Odcinek oddychający –  montuje się go na torze bezstykowym, co dłuższy odcinek toru.  Jest to odcinek na długości toru, gdzie szyny mogą się przemieszczać wraz z pokładem  wzdłużnie. Długość jego może być różna decyduje o tym wartość oporu podłużnego  pokładu po podłożu.                          2 α E Fs ∆T ld =              rp                                    ld  – długość odcinka oddychającego  α – współczynnik rozszerzalności liniowej szyny [1/Co] E  – moduł sprężystości podłużnej materiału szyny [Pa] Fs - pole przekroju poprzecznego liny [m2]  ∆T  – pole temperatur [Co] – wynik temperatury zewnętrznej na danym obszarze / ma  wpływ trzech temp. : t. przytwierdzenia, wkładki neutralnej/          ∆T = To – Tn                     To – temperatura otoczenia                   Tn – temperatura neutralna – temp. przy której w szynie nie następuje stan  naprężeń  rp  – opór pokładu po torowisku [N/m] 10 kN/m – pokłady drewniane 15 – pokłady  betonowe         rp = Rp/l  Rp – opór przesuwania się pokładów po szynie l-  długość szyny  ... zobacz całą notatkę
