odchyłki kształtu

Jaros_aw Misiak. Notatka składa się z 1 strony.
Cel ćwiczenia
Celem ćwiczenia jest określenie dokładności geometrycznej kształtu względem tolerancji wymiaru oraz wykonanie szeregu pomiarów przy użyciu przyrządów czujnikowych.

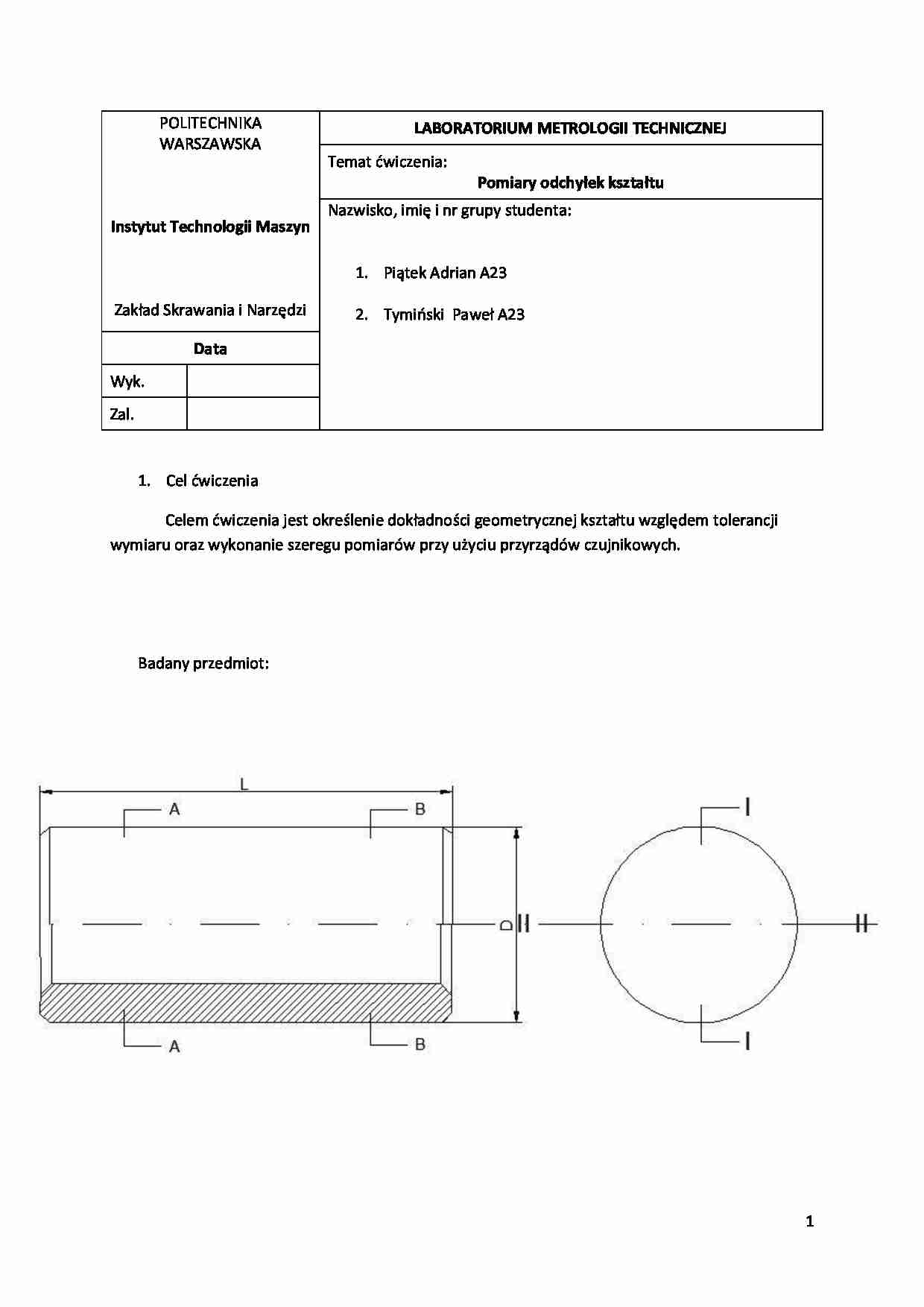

Badany przedmiot:
Przebieg ćwiczenia
Pomiary wstępne
Pomiar średnicy D mikrometrem [mm]
Wartość stosu płytek wzorcowych N [mm]
D = 16,90
N = 16,96
Pomiary owalności Pomiaru dokonujemy poprzez zmierzenie średnicy przedmiotu w płaszczyznach leżących na tej samej osi, równoległej do osi wałka. Lp.
Nazwa przyrządu
Wartość działki elementarnej [ m]
Płasz-czyzna
Wyniki pomiaru [mm]
Niedokładność pomiaru [ m]
1
Czujnik dźwigowy
1
AA
17,001
16,999
0,0015
BB
17,002
17
2
Pasametr
2
AA
16,996
16,992
0,002
BB
16,994
16,992
3
Mikrokator
1
AA
16,9935
16,991
0,0025
BB
16,996
16,994
4
Optimetr
1
AA
17,003
17,001
0,002
BB
17,004
17
5
Czujnik indukcyjny
1
AA
16,996
16,994
0,0025
BB
16,999
16,996
Pomiary stożkowości
Pomiaru stożkowości dokonujemy poprzez pomiar przekrojów I-I i II-II leżących na tej samej płaszczyźnie prostopadłej do osi wałka.
Lp.
Nazwa przyrządu
Wartość działki elementarnej [ m]
Płasz-czyzna
Wyniki pomiaru [mm]
Niedokładność pomiaru [ m]
1
Czujnik dźwigowy
1
I-I
17,001
16,999
0,002
II-II
17,001
16,997
2
Pasametr
