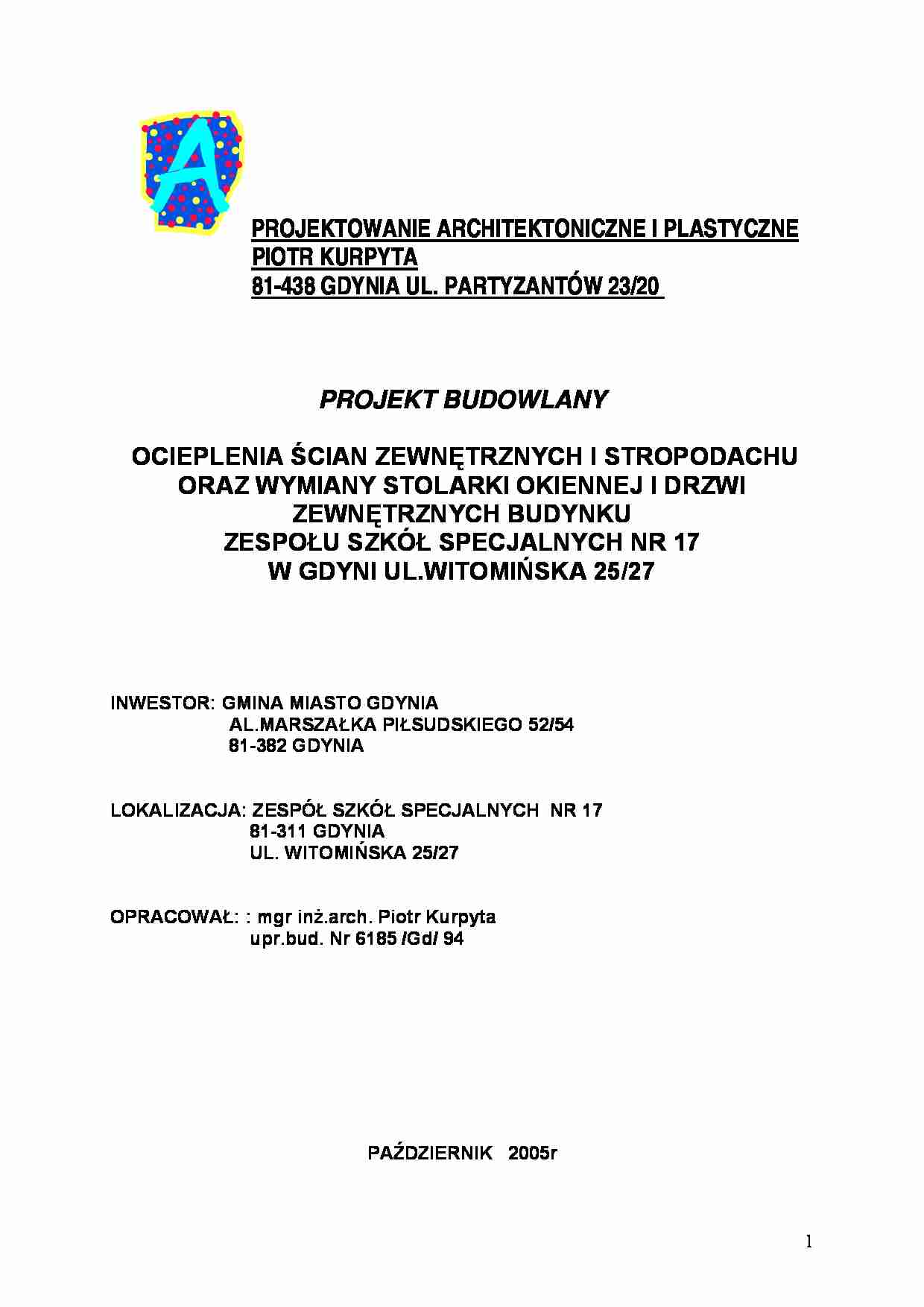

PROJEKTOWANIE ARCHITEKTONICZNE I PLASTYCZNE PIOTR KURPYTA 81-438 GDYNIA UL. PARTYZANTÓW 23/20 PROJEKT BUDOWLANY OCIEPLENIA ŚCIAN ZEWNĘTRZNYCH I STROPODACHU ORAZ WYMIANY STOLARKI OKIENNEJ I DRZWI ZEWNĘTRZNYCH BUDYNKU ZESPOŁU SZKÓŁ SPECJALNYCH NR 17 W GDYNI UL.WITOMIŃSKA 25/27 INWESTOR: GMINA MIASTO GDYNIA AL.MARSZAŁKA PIŁSUDSKIEGO 52/54 81-382 GDYNIA LOKALIZACJA: ZESPÓŁ SZKÓŁ SPECJALNYCH NR 17 81-311 GDYNIA UL. WITOMIŃSKA 25/27 OPRACOWAŁ: : mgr inż.arch. Piotr Kurpyta upr.bud. Nr 6185 /Gd/ 94 PAŹDZIERNIK 2005r 1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. CZĘŚĆ GRAFICZNA PROJEKTU RYSUNEK NR 1 – PLAN SYTUACYJNY 1:500 RYSUNEK NR 2 – ELEWACJA PN.-stan istniejący 1:100 RYSUNEK NR 3 – ELEWACJA PŁD. - stan istniejący 1:100 RYSUNEK NR 4- ELEWACJA PN . - stan istniejący 1:100 RYSUNEK NR 5 – ELEWACJA PŁD . – stan istniejący 1:100 RYSUNEK NR 6 – ELEWACJA WSCH. - stan istniejący 1:100 RYSUNEK NR 7 – ELEWACJA ZACH. - stan istniejący 1:100 RYSUNEK NR 8 – ELEWACJA PÓŁNOCNA – kolorystyka RYSUNEK NR 9- ELEWACJA POŁD. - kolorystyka RYSUNEK NR 10 – ELEWACJA PN - kolorystyka RYSUNEK NR 11 – ELEWACJA PŁD. – kolorystyka RYSUNEK NR 12 – ELEWACJA WSCH. – kolorystyka RYSUNEK NR 13– ELEWACJA ZACH. - kolorystyka RYSUNEK NR 14- ELEWACJA PN . – stan projektowany 1:100 RYSUNEK NR 15 – ELEWACJA PŁD. – stan projektowany 1:100 RYSUNEK NR 16 - ELEWACJA PN . – stan projektowany 1:100 RYSUNEK NR 17 – ELEWACJA PŁD. – stan projektowany 1:100 RYSUNEK NR 18 – ELEWACJA WSCH.-stan projektowany 1:100 RYSUNEK NR 19 – ELEWACJA ZACH.-stan projektowany 1:100 2 RYSUNEK NR 20 – ZESTAWIENIE STOLARKI OKIENNEJ I DRZWI ZEWNĘTRZNYCH DO WYMIANY RYSUNEK NR 21 – PRZEKRÓJ PIONOWY 1 :100 RYSUNEK NR 22 – SZCZEGÓŁY RYSUNEK NR 23 – SZCZEGÓŁY RYSUNEK NR 24– SZCZEGÓŁY RYSUNEK NR 25– SZCZEGÓŁY
(…)
… i ich usytuowanie projektowane docieplenie należy
wykonać ze styropianu samogasnącego w systemie posiadającym wymagane
certyfikaty w sposób zapewniający nierozprzestrzenianie się ognia oraz z
wełny mineralnej..
10.0 UWAGI
1. Prace wykonać zgodnie ze sztuką budowlaną oraz obowiązującymi normami i
pod nadzorem osoby uprawnionej.
2. Wszystkie stosowane materiały budowlane oraz cały system docieplenia
muszą posiadać…
…
Wysokość budynku głównego – 8,55 m
4.2. Konstrukcja
Budynek o konstrukcji tradycyjnej ,ściany murowane z cegły pełnej.
Ściany sali gimnastycznej zostały ocieplone styropianem gr. 10 cm.
Stropy DZ-3.
Stropodach sali gimnastycznej niewentylowany , docieplony styropianem
gr. 10 cm , kryty papą termozgrzewalną dwuspadowy.
Budynek główny – czterospadowy , kryty papą asfaltową .
Stolarka okienno – drzwiowa…
…
metodą wdmuchiwania granulatu z wełny mineralnej dokonano odkrywki
stropodachu.
5
Stropodach budynku głównego Szkoły określa się jako niewentylowany
,żelbetowy prefabrykowany , na belkach żelbetowych oparte płyty
żelbetowe . Przestrzeń pomiędzy stropem a płytami przekrycia wypełniona
20 cm warstwą żużla ,który wypełnia całą przestrzeń okapową.
Niewielkie spadki dachu przy określonej rozpiętości określają wysokość w
kalenicy dachu na ok.60cm, co nie pozwala na usunięcie żużla i
wykonania ocieplenia metodą wdmuchiwania granulatu wełny mineralnej.
Ponadto w szczytach budynku dach jest czterospadowy kopertowy a
koperty wypełnione są ociepleniem trocinobetonem.
Wobec powyższego przyjmuje się metodę ocieplenia stropodachu od
zewnątrz – na wierzchu konstrukcji.
W oparciu o opracowany Audyt energetyczny…
… po bokach z
zapasem po ok. 10cm względnie przeciągając ją poza krawędzie okien
lub narożników,
11
-
zużycie – zatopienie tkaniny zbrojącej ok. 3kg/m2
Siatka zbrojeniowa:
-
siatka z włókna szklanego, zaimpregnowana o podwyższonej
odporności na zrywanie, stosowana do ispos nr 1,
gramatura siatki – min. 145 g/m2, ale powinno się stosować 160 g/m2,
wymiary oczek – 4ex mm lub 4ex mm,
zużycie 1,1 m2/m2.
Tynk…
... zobacz całą notatkę
