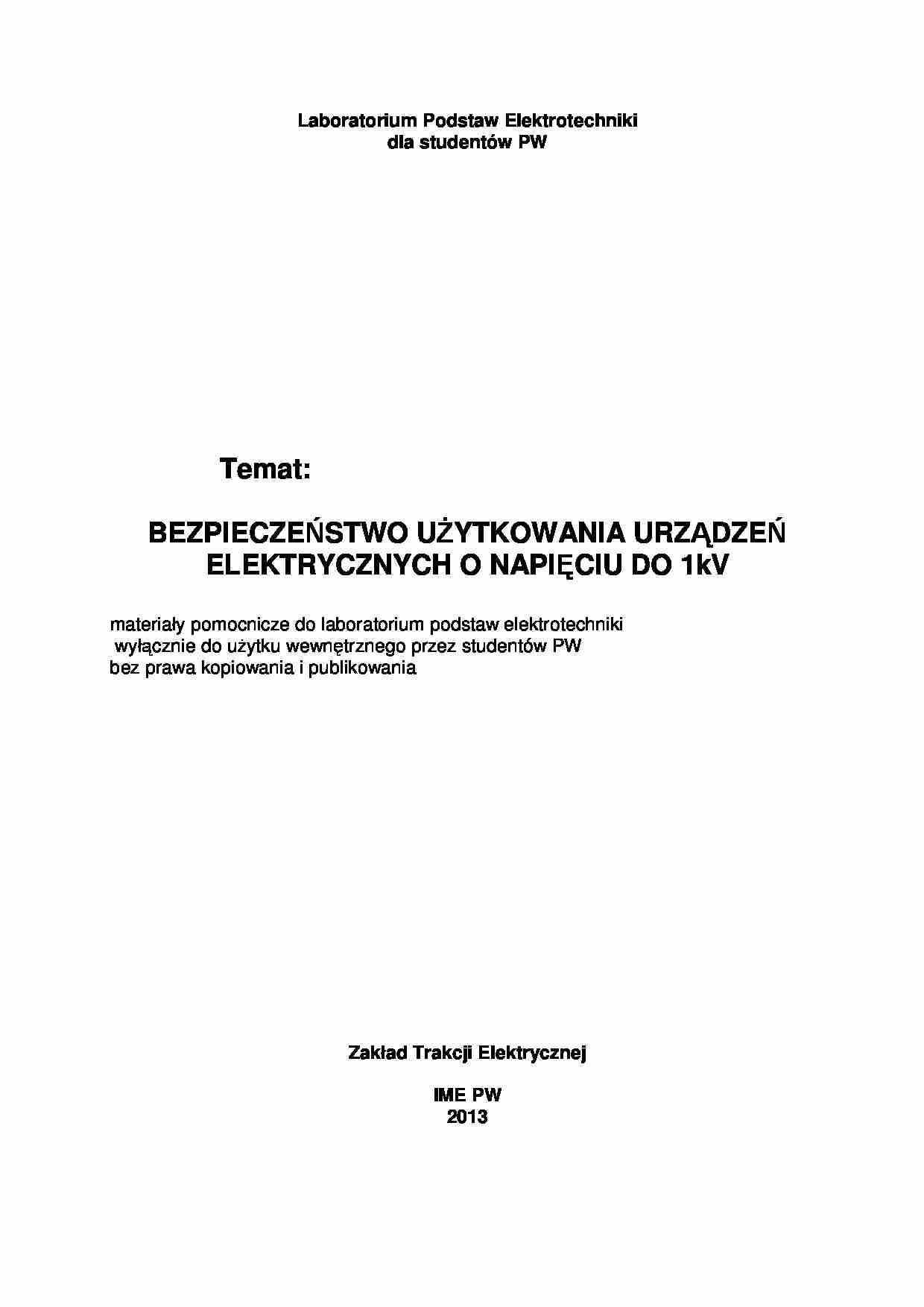

Laboratorium Podstaw Elektrotechniki dla studentów PW Temat: BEZPIECZEŃSTWO UśYTKOWANIA URZĄDZEŃ ELEKTRYCZNYCH O NAPIĘCIU DO 1kV materiały pomocnicze do laboratorium podstaw elektrotechniki wyłącznie do uŜytku wewnętrznego przez studentów PW bez prawa kopiowania i publikowania Zakład Trakcji Elektrycznej IME PW 2013 - 2 - Bezpieczeństwo uŜytkowania urządzeń elektrycznych o napięciu do 1kV 1. CEL ĆWICZENIA Poznanie sposobów ochrony przed poraŜeniem prądem elektrycznym ludzi podczas eksploatacji urządzeń elektroenergetycznych o napięciu do 1 kV oraz przedstawienie sposobów pomiaru skuteczności ochrony przeciwporaŜeniowej. 2. ZASADY BEZPIECZNEGO UśYTKOWANIA URZĄDZEŃ ELEKTRYCZNYCH 2.1 ZagroŜenia przy uŜytkowaniu urządzeń elektrycznych. Urządzenia elektryczne mogą powodować zagroŜenie dla zdrowia i Ŝycia ich uŜytkowników i osób postronnych w sposób bezpośredni (np. poraŜenie prądem elektrycznym) i pośredni (oparzenia, uszkodzenia oczu, uszkodzenia na skutek upadku po poraŜeniu, poŜar, wybuch). PoraŜeniem prądem elektrycznym nazywa się zmiany fizyczne, chemiczne i biologiczne, jakie wywołuje w organizmie człowieka przepływający prąd elektryczny Istnieje wiele czynników, które mają wpływ na zagroŜenie poraŜeniem prądem elektrycznym, do których zaliczyć moŜna: - znajdowania się ludzi w miejscach, gdzie eksploatuje się urządzenia elektryczne lub tam, gdzie występuje oddziaływanie urządzeń elektrycznych na otoczenie (np. wokół zelektryfikowanej linii kolejowej czy toru tramwaju), - prawdopodobieństwo wystąpienia uszkodzenia urządzenia elektrycznego lub jego niebezpiecznego oddziaływania na otoczenie, - zwiększenie prawdopodobieństwa wystąpienia zagroŜenia na skutek niekorzystnego oddziaływania środowiska powodującego zmniejszenie odporności organizmu ludzkiego na poraŜenie (np. zawilgocenie, brak obuwia, stres, zmęczenie), - poziom napięcia zasilania urządzeń, - czas i droga przepływu prądu raŜenia przez ciało człowieka. - zastosowanych środków od poraŜeń i stopnia wiedzy i świadomości osób uŜytkujących. Istotne znaczenie dla zdrowia i Ŝycia ludzkiego ma działanie prądu na układ krąŜenia. W wyniku przepływu prądu przez serce moŜe dojść do zatrzymania akcji serca lub teŜ zakłóceń w jego pracy (skurcze mięśnia sercowego lub fibrylacja - migotanie z duŜą częstotliwością komór sercowych). W czasie raŜenia prądem elektrycznym występują takŜe zaburzenia
(…)
… wartości, nie wywołują zagroŜenia poraŜeniowego i nie muszą być szybko wyłączane.
- 24 -
Aby jednak ograniczyć napięcie dotykowe, które wystąpi w czasie zwarcia części czynnej z
obudową naleŜy spełnić warunek:
RU IZW ≤ 50
(9)
gdzie:
RU - całkowita rezystancja uziemienia i przewodu ochronnego,
IZW - prąd zwarciowy płynący przy załoŜeniu, Ŝe impedancja przejścia (między przewodem
fazowym a obudową…
…,
• wyłączniki instalacyjne,
• wyłączniki ochronne róŜnicowoprądowe.
Celem ochrony przez samoczynne wyłączenie zasilania jest wyłączenie w określonym czasie
niebezpiecznego napięcia dotykowego, pojawiającego się na częściach przewodzących
dostępnych urządzeń, w wyniku wystąpienia zwarcia miedzy częścią czynną a częścią
przewodzącą dostępną lub ograniczenie napięcia dotykowego do wartości dopuszczalnej
długotrwale (wartość bezpieczna). W systemie samoczynnego wyłączenia zasilania istotną rolę
odgrywają dodatkowe uziemienia przewodów ochronnych. Chronią one przed przenoszeniem
napięć dotykowych i zmniejszają wartości tych napięć.
Czas wyłączenia zwarcia zaleŜy od:
• układu sieci (TN, TT lub IT),
• wartości napięcia znamionowego instalacji,
• rodzaju urządzenia (stałe, przenośne),
• środowiska zewnętrznego…
…
elektryczne, zasilane lub wytwarzające napięcie wyŜsze niŜ uznane za bezpieczne zostało
wykonane w taki sposób, aby w czasie normalnej eksploatacji nie wystąpiła moŜliwość
dotknięcia (napięcie dotykowe) części czynnych (elementów przewodzących w normalnych
warunkach prąd elektryczny) lub wystąpienia niebezpiecznego napięcia krokowego (noganoga). Środkiem podstawowej ochrony jest tu izolacja robocza…
… oraz umieszczenie części czynnych poza zasięgiem ręki moŜna stosować
tylko w miejscach dostępnych dla osób wykwalifikowanych lub poinstruowanych (powyŜsze
nie dotyczy linii napowietrznych niskiego napięcia), jeŜeli:
• napięcie znamionowe w tych miejscach nie przekracza 1000V,
• miejsca te są oznakowane tablicami i znakami bezpieczeństwa,
• zachowane są odpowiednie wymiary korytarzy obsługi i nadzoru.
- 10 -
Rys. 7…
… przechodzące przez rdzeń
magnetyczny wyłącznika. W przypadku gdy prąd zwarcia doziemnego przekracza wartość
prądu znamionowego zadziałania wyłącznika ochronnego, wyłącznik powoduje wyłączenie
uszkodzonej części instalacji elektrycznej.
3.1.1. Ochrona przed dotykiem pośrednim /ochrona dodatkowa/ z zastosowaniem
wyłącznika róŜnicowo-prądowego
Gwarancją skutecznego wyłączenia w przypadku uszkodzenia izolacji…
