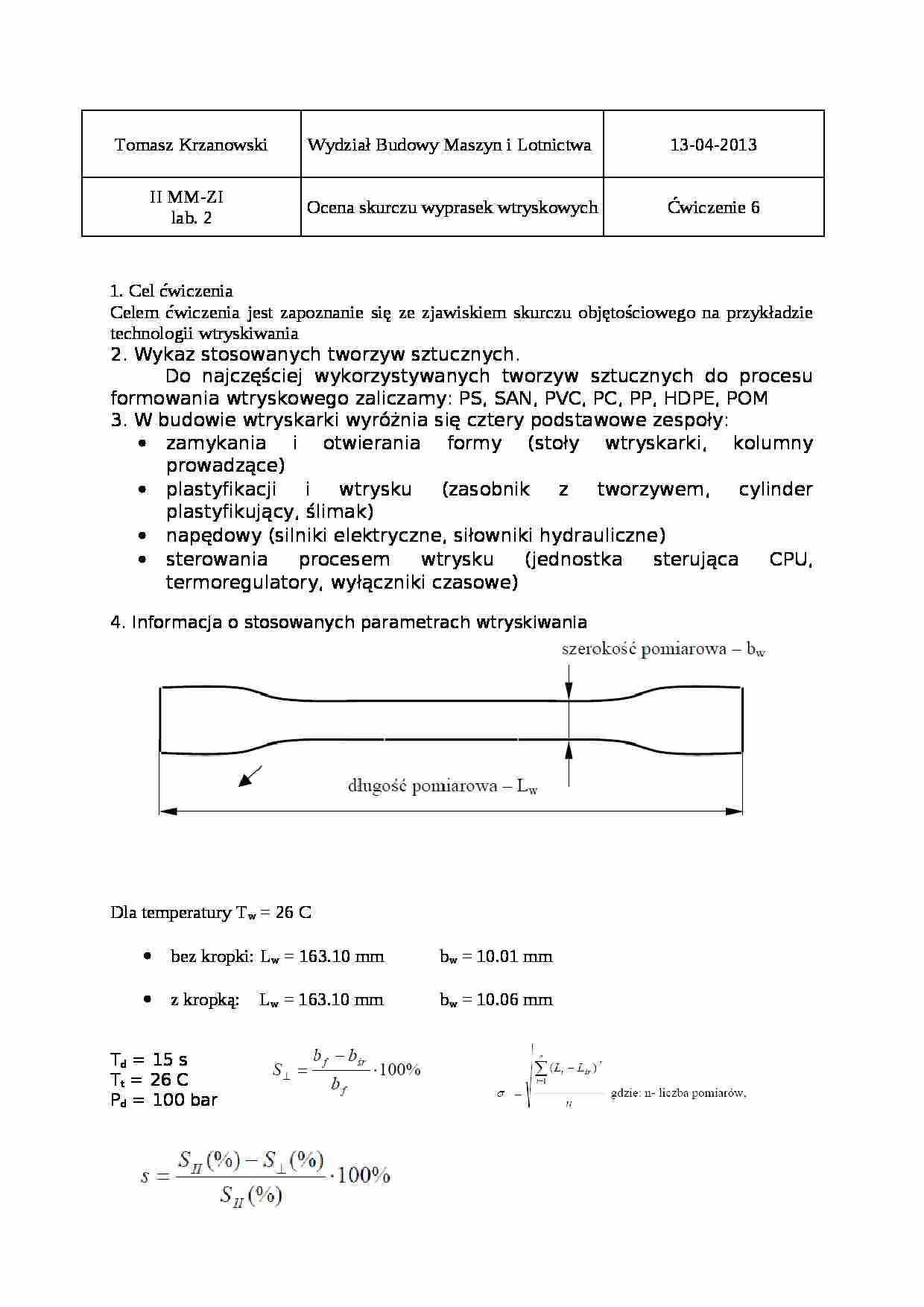

Tomasz Krzanowski
Wydział Budowy Maszyn i Lotnictwa 13-04-2013
II MM-ZI lab. 2
Ocena skurczu wyprasek wtryskowych
Ćwiczenie 6
1. Cel ćwiczenia Celem ćwiczenia jest zapoznanie się ze zjawiskiem skurczu objętościowego na przykładzie technologii wtryskiwania 2. Wykaz stosowanych tworzyw sztucznych.
Do najczęściej wykorzystywanych tworzyw sztucznych do procesu formowania wtryskowego zaliczamy: PS, SAN, PVC, PC, PP, HDPE, POM 3. W budowie wtryskarki wyróżnia się cztery podstawowe zespoły:
zamykania i otwierania formy (stoły wtryskarki, kolumny prowadzące)
plastyfikacji i wtrysku (zasobnik z tworzywem, cylinder plastyfikujący, ślimak)
napędowy (silniki elektryczne, siłowniki hydrauliczne)
sterowania procesem wtrysku (jednostka sterująca CPU, termoregulatory, wyłączniki czasowe)
4. Informacja o stosowanych parametrach wtryskiwania
Dla temperatury Tw = 26 C
bez kropki: Lw= 163.10 mm bw = 10.01 mm
z kropką: Lw= 163.10 mm bw = 10.06 mm
Td = 15 s
Tt = 26 C
Pd = 100 bar
5. Opis ćwiczenia Zmierzyć w danej temperaturze wymiary Lf, bf i gf
1 próbka z kropką
czas docisku 15s
Tf[°C]
26
bf[mm]
9,87
Lf[mm]
160,4
bśr[mm]
9,88
Lśr[mm]
160.47
σb 0,03
σL 0,06452
SII[%]
1,0456
S┴[%]
0,156045
s[%]
94,54
1 próbka bez kropki
czas docisku 15s
Tf[°C]
26
bf[mm]
9,87
Lf[mm]
160,5
bśr[mm]
9,88
Lśr[mm]
160,51
σb 0,02554
σL 0,0771
SII[%]
1,04558
S┴[%]
0,15441
s[%]
95,21
2 próbka z kropką
czas docisku 15s
Tf[°C]
26
bf[mm]
9.90
Lf[mm]
160
bśr[mm]
9,93
Lśr[mm]
160.03
σb 0,024554
σL 0,04532
SII[%]
1,2542
S┴[%]
