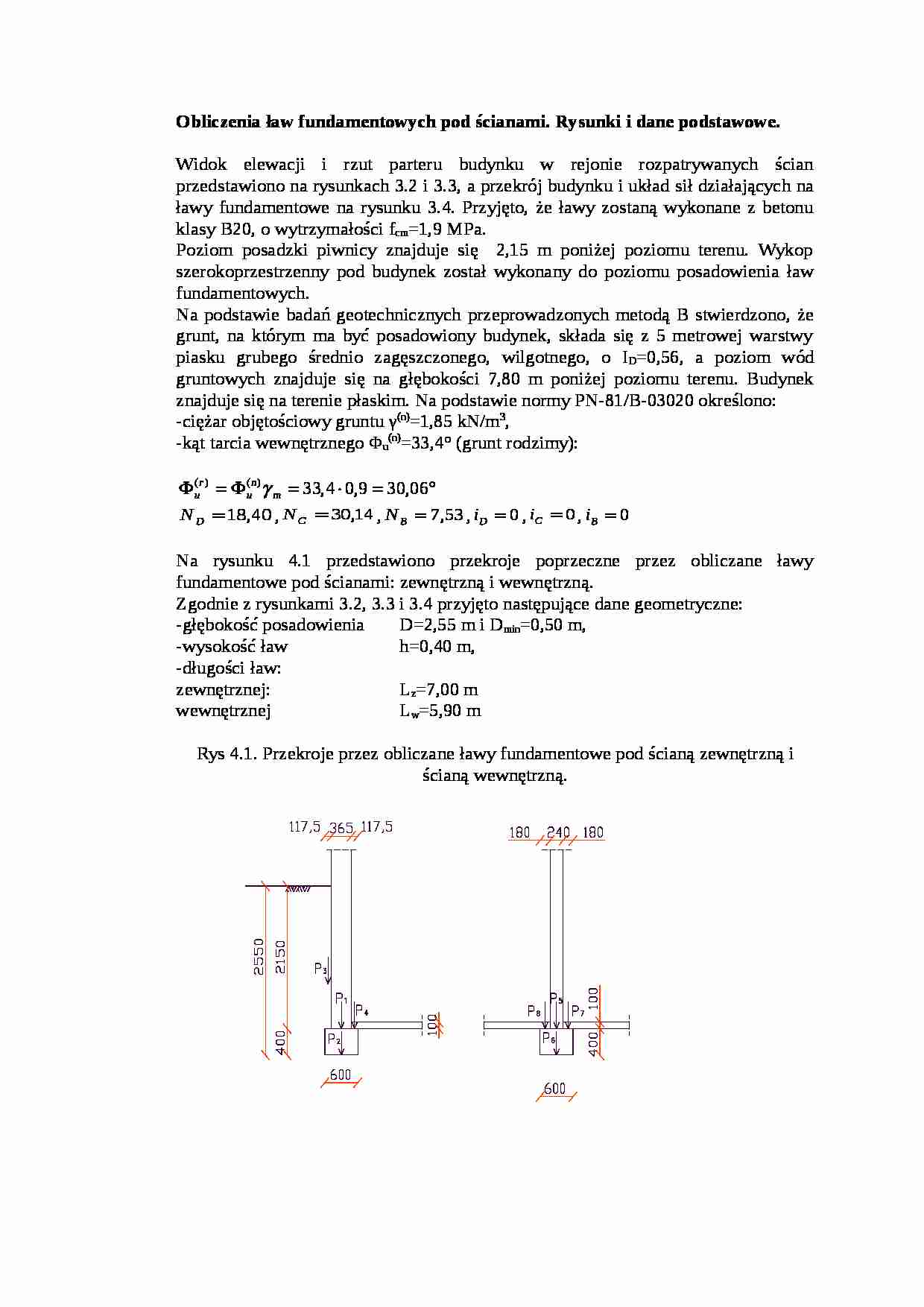

Obliczenia ław fundamentowych pod ścianami-opracowanie - strona 1 Obliczenia ław fundamentowych pod ścianami-opracowanie - strona 2 Obliczenia ław fundamentowych pod ścianami-opracowanie - strona 3

Fragment notatki:

Obliczenia ław fundamentowych pod ścianami. Rysunki i dane podstawowe.
Widok elewacji i rzut parteru budynku w rejonie rozpatrywanych ścian przedstawiono na rysunkach 3.2 i 3.3, a przekrój budynku i układ sił działających na ławy fundamentowe na rysunku 3.4. Przyjęto, że ławy zostaną wykonane z betonu klasy B20, o wytrzymałości fcm=1,9 MPa.
Poziom posadzki piwnicy znajduje się 2,15 m poniżej poziomu terenu. Wykop szerokoprzestrzenny pod budynek został wykonany do poziomu posadowienia ław fundamentowych.
Na podstawie badań geotechnicznych przeprowadzonych metodą B stwierdzono, że grunt, na którym ma być posadowiony budynek, składa się z 5 metrowej warstwy piasku grubego średnio zagęszczonego, wilgotnego, o ID=0,56, a poziom wód gruntowych znajduje się na głębokości 7,80 m poniżej poziomu terenu. Budynek znajduje się na terenie płaskim. Na podstawie normy PN-81/B-03020 określono:
-ciężar objętościowy gruntu γ(n)=1,85 kN/m3,
-kąt tarcia wewnętrznego Φu(n)=33,4° (grunt rodzimy):
, , , , , Na rysunku 4.1 przedstawiono przekroje poprzeczne przez obliczane ławy fundamentowe pod ścianami: zewnętrzną i wewnętrzną.
Zgodnie z rysunkami 3.2, 3.3 i 3.4 przyjęto następujące dane geometryczne:
-głębokość posadowienia D=2,55 m i Dmin=0,50 m,
-wysokość ław h=0,40 m,
-długości ław:
zewnętrznej: Lz=7,00 m wewnętrznej Lw=5,90 m
Rys 4.1. Przekroje przez obliczane ławy fundamentowe pod ścianą zewnętrzną i ścianą wewnętrzną.
Pozycja obliczeniowa nr 4.1. Obliczenie ławy fundamentowej pod ścianą zewnętrzną.
Zestawienie obciążeń
Dla ławy fundamentowej pod ścianą zewnętrzną przyjęto do obliczeń:
-szerokość ławy B=0,60 m,
-szerokość ściany t=0,365 m,
-szerokość odsadzki s=0,1175 m.
Z poz. obl. 3.1 wynika, że obciążenia od ścian i stropów budynku przekazywane są na ławę, tak jak to pokazano na rysunkach 3.4 i 4.1. Wartość obciążenia na 1 m ławy wynosi:
Moment przekazywany ze ścian na fundament:
M1=P1. ea=81,69 . 0,01=0,817 kNm.
Ciężar ławy:
P2=0,60 . 0,40 . 24,0 . 1,1=6,336 kN/m.
Ciężar gruntu zalegającego nad odsadzką ławy z zewnątrz budynku wynosi:
P3=0,1175 . 2,15 . 18,0 . 1,2=5,458 kN/m.
Ciężar posadzki od strony piwnicy wynosi:
P4=0,1175 . 0,10 . 23,0 . 1,3=0,351 kN/m.
Obciążenie pionowe podłoża wynosi:
N1=81,69+6,336+5,458+0,351=93,835 kN/m
Moment powodowany wypadkową obciążeń podłoża względem środka podstawy ławy wynosi:
... zobacz całą notatkę
