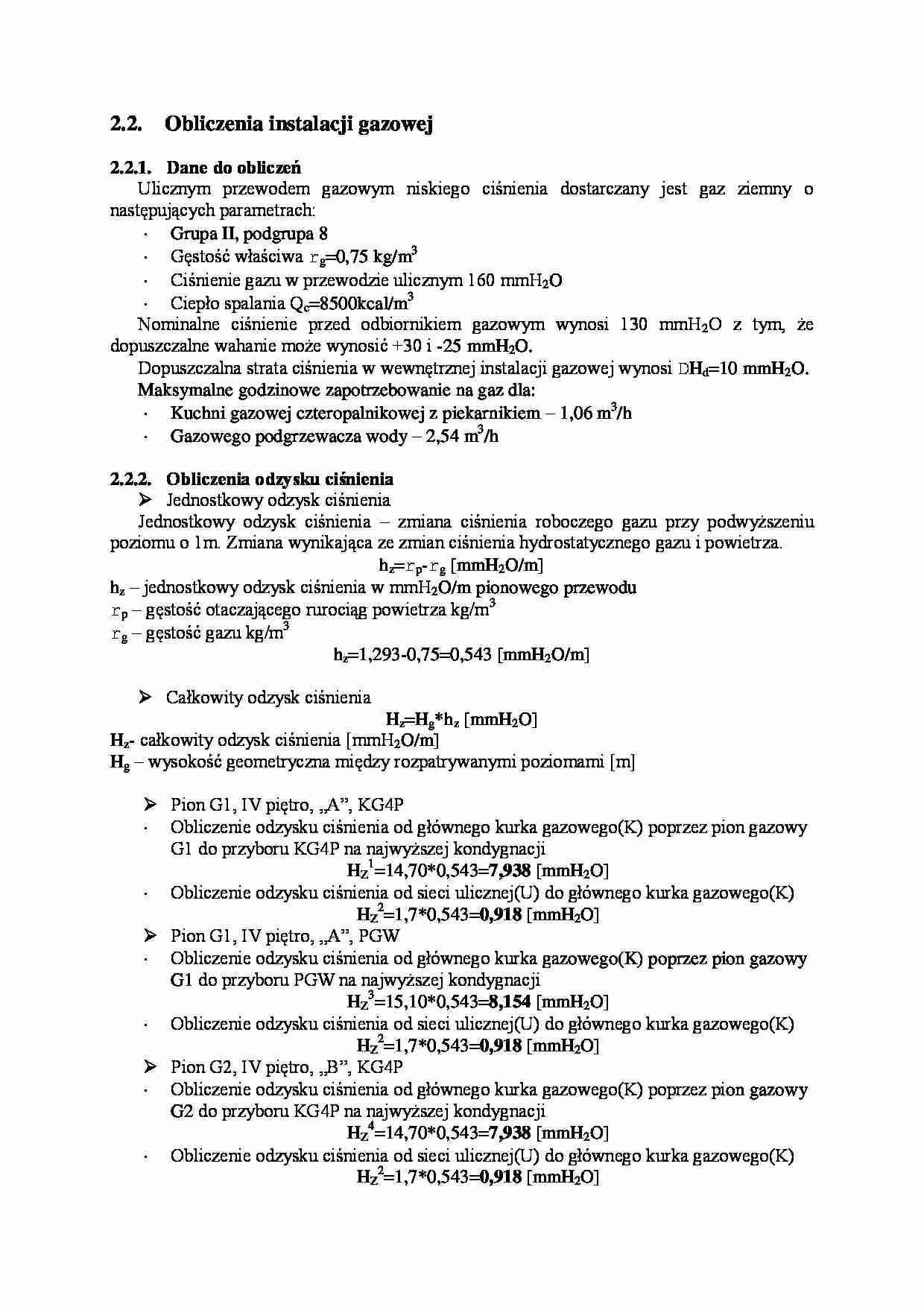

2.2. Obliczenia instalacji gazowej 2.2.1. Dane do obliczeń Ulicznym przewodem gazowym niskiego ciśnienia dostarczany jest gaz ziemny o następujących parametrach: Grupa II, podgrupa 8 Gęstość właściwa r g=0,75 kg/m 3 Ciśnienie gazu w przewodzie ulicznym 160 mmH 2O Ciepło spalania Q c=8500kcal/m 3 Nominalne ciśnienie przed odbiornikiem gazowym wynosi 130 mmH 2O z tym, że dopuszczalne wahanie może wynosić +30 i -25 mmH 2O. Dopuszczalna strata ciśnienia w wewnętrznej instalacji gazowej wynosi DH d=10 mmH2O. Maksymalne godzinowe zapotrzebowanie na gaz dla: Kuchni gazowej czteropalnikowej z piekarnikiem – 1,06 m3/h Gazowego podgrzewacza wody – 2,54 m3/h 2.2.2. Obliczenia odzysku ciśnienia Jednostkowy odzysk ciśnienia Jednostkowy odzysk ciśnienia – zmiana ciśnienia roboczego gazu przy podwyższeniu poziomu o 1m. Zmiana wynikająca ze zmian ciśnienia hydrostatycznego gazu i powietrza. hz=rp-rg [mmH2O/m] hz – jednostkowy odzysk ciśnienia w mmH2O/m pionowego przewodu rp – gęstość otaczającego rurociąg powietrza kg/m 3 rg – gęstość gazu kg/m 3 hz=1,293-0,75=0,543 [mmH2O/m] Całkowity odzysk ciśnienia Hz=Hg*hz [mmH2O] Hz- całkowity odzysk ciśnienia [mmH2O/m] Hg – wysokość geometryczna między rozpatrywanymi poziomami [m] Pion G1, IV piętro, „A”, KG4P Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy G1 do przyboru KG4P na najwyższej kondygnacji HZ 1=14,70*0,543= 7,938 [mmH 2O] Obliczenie odzysku ciśnienia od sieci ulicznej(U) do głównego kurka gazowego(K) HZ 2=1,7*0,543= 0,918 [mmH 2O] Pion G1, IV piętro, „A”, PGW Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy G1 do przyboru PGW na najwyższej kondygnacji HZ 3=15,10*0,543= 8,154 [mmH 2O] Obliczenie odzysku ciśnienia od sieci ulicznej(U) do głównego kurka gazowego(K) HZ 2=1,7*0,543= 0,918 [mmH 2O] Pion G2, IV piętro, „B”, KG4P Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy G2 do przyboru KG4P na najwyższej kondygnacji HZ 4=14,70*0,543= 7,938 [mmH 2O] Obliczenie odzysku ciśnienia od sieci ulicznej(U) do głównego kurka gazowego(K) HZ 2=1,7*0,543= 0,918 [mmH 2O] Pion G2, IV piętro, „B”, PGW Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy
(…)
…
Rzeczywista strata ciśnienia
9,207
odcinek K-U
11
11 15 x(KG4P +PGW)
15
54,00
0,368
19,87
22,06
3,60
40 1 0,20
1 1,1
1 1,8
3,1
6,70
0,555
3,7185
Hz2=1,7*0,54=
0,918
Rzeczywista strata ciśnienia
2,8005
2.2.4. Dobór gazomierza
Przyjęto gazomierz miechowy typu 4G6 o następujących parametrach:
Obciążenie znamionowe Qz=6,0 m3/h
Obciążenie minimalne Qmin=0,6 m3/h
Maksymalne krótkotrwałe przeciążenie Q max=12…
