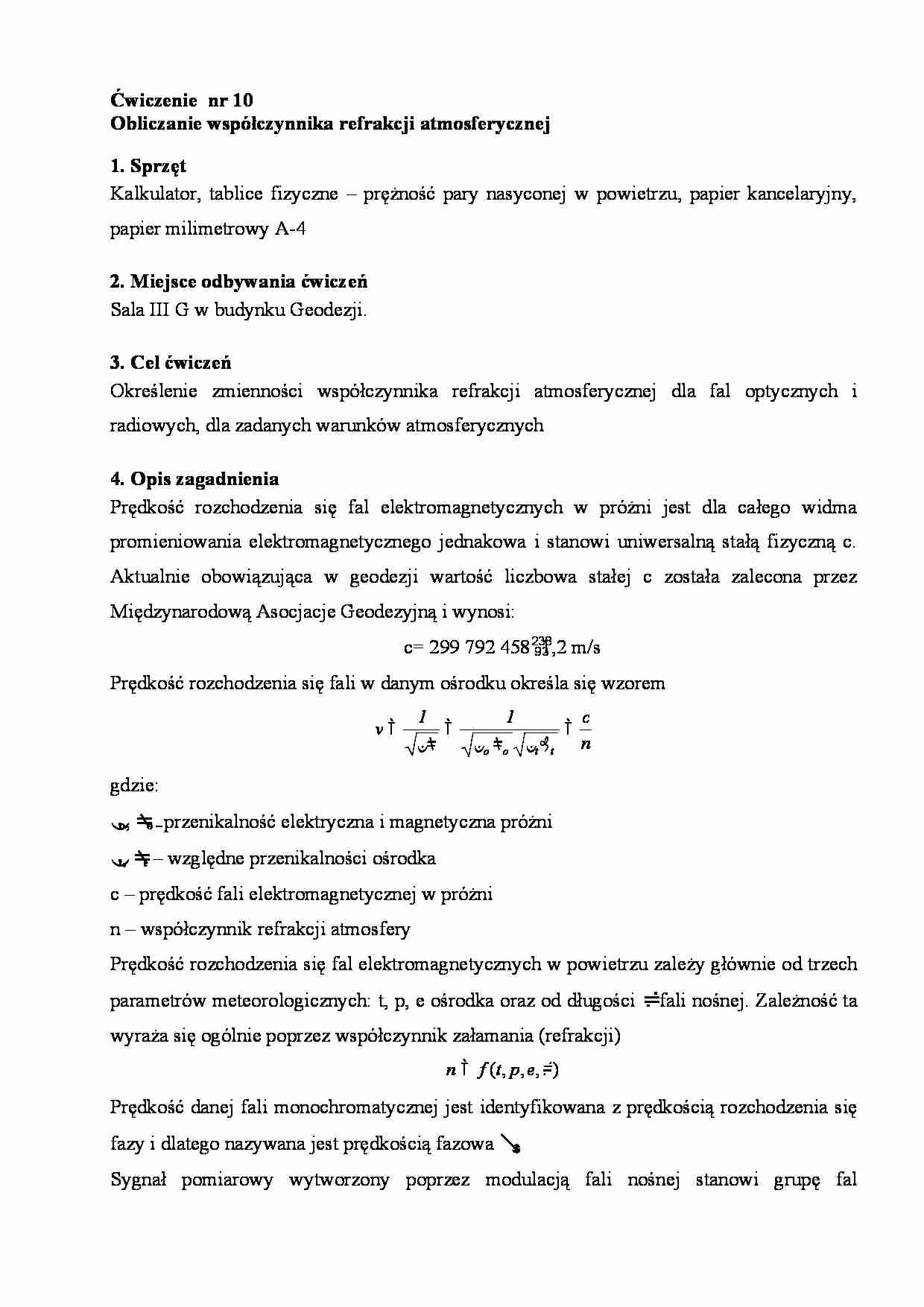

Ćwiczenie nr 10 Obliczanie współczynnika refrakcji atmosferycznej 1. Sprzęt Kalkulator, tablice fizyczne – prężność pary nasyconej w powietrzu, papier kancelaryjny, papier milimetrowy A-4 2. Miejsce odbywania ćwiczeń Sala III G w budynku Geodezji. 3. Cel ćwiczeń Określenie zmienności współczynnika refrakcji atmosferycznej dla fal optycznych i radiowych, dla zadanych warunków atmosferycznych 4. Opis zagadnienia Prędkość rozchodzenia się fal elektromagnetycznych w próżni jest dla całego widma promieniowania elektromagnetycznego jednakowa i stanowi uniwersalną stałą fizyczną c. Aktualnie obowiązująca w geodezji wartość liczbowa stałej c została zalecona przez Międzynarodową Asocjacje Geodezyjną i wynosi: c= 299 792 458 1,2 m/s Prędkość rozchodzenia się fali w danym ośrodku określa się wzorem n c 1 1 v t t o o gdzie: o, o – przenikalność elektryczna i magnetyczna próżni t, t – względne przenikalności ośrodka c – prędkość fali elektromagnetycznej w próżni n – współczynnik refrakcji atmosfery Prędkość rozchodzenia się fal elektromagnetycznych w powietrzu zależy głównie od trzech parametrów meteorologicznych: t, p, e ośrodka oraz od długości fali nośnej. Zależność ta wyraża się ogólnie poprzez współczynnik załamania (refrakcji) ) , , , ( e p t f n Prędkość danej fali monochromatycznej jest identyfikowana z prędkością rozchodzenia się fazy i dlatego nazywana jest prędkością fazowa . Sygnał pomiarowy wytworzony poprzez modulacją fali nośnej stanowi grupę fal monochromatycznych rozchodzącymi się w powietrzu z różnymi prędkościami fazowymi, natomiast ten sam sygnał rozchodzi się w tymże ośrodku z prędkością grupowa vg . Wielkości tej nie można utożsamiać ze średnią prędkością fazową dla całej grupy fal. Zjawisko to zwane jest dyspersja, a ośrodek w którym ono zachodzi – ośrodkiem dyspersyjnym. Związek między prędkością grupowa a prędkością fazową określony jest wzorem Raylei v v g d dv v v wyrażenie v d dv reprezentuje charakterystykę dyspersyjna danego ośrodka i wyraża
