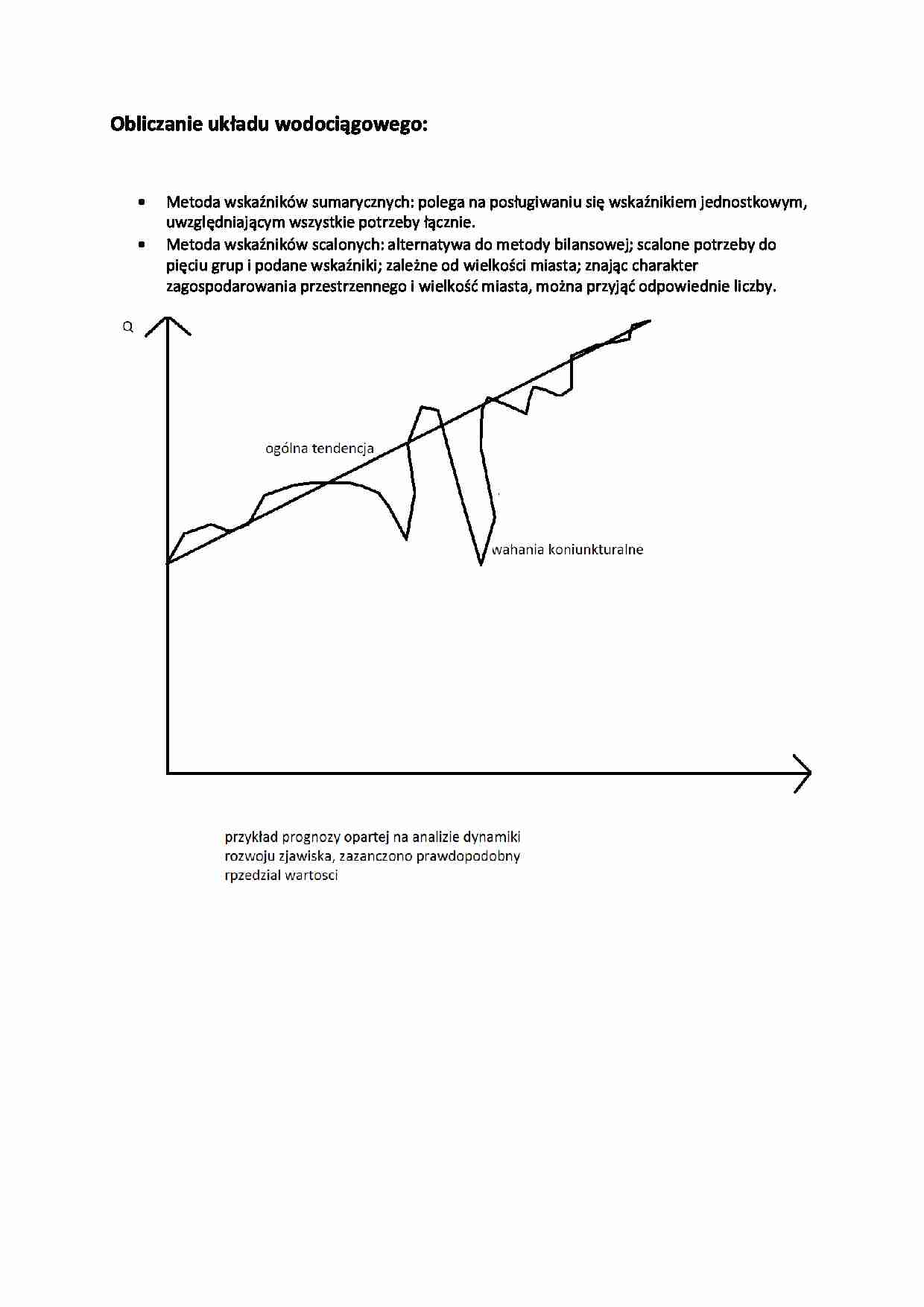

Obliczanie układu wodociągowego: Metoda wskaźników sumarycznych: polega na posługiwaniu się wskaźnikiem jednostkowym, uwzględniającym wszystkie potrzeby łącznie. Metoda wskaźników scalonych: alternatywa do metody bilansowej; scalone potrzeby do pięciu grup i podane wskaźniki; zależne od wielkości miasta; znając charakter zagospodarowania przestrzennego i wielkość miasta, można przyjąć odpowiednie liczby. Zadanie z ćwiczeń: Obliczyć sumaryczne zapotrzebowanie na wodę dla miasta o charakterze przemysłowo-administracyjnym, miasto rozbudowywane, 40tyś mieszkańców. Klasa wyposażenia mieszkań w urządzenia sanitarne: klasy V: 12tyś, klasy VI: 18tyś, klasy VII: 10tyś. Rodzaj zapotrzebowania Zastosowane tablice lub obliczenia Wielkości zapotrzebowania średnie max dobowe max godzino we ŚREDNIE ZAPOTRZEBOWANIE DOBOWE gospodarka domowa tab 2-1; q= (12*1,2+18*160+10*185)/40 156 pracownicy w instytucjach i zakładach tab 2-2 15 zakłady użyteczności publicznej tab 2-4 20 Razem ludność 191 cele ogólnokomunalne tab 2-6 4 drobny przemysł tab 2-1; 10% ze 156 16 duży przemysł (100dm3/d) 70% ze 156 109 Razem 320 straty (10%+5%) z 320 48 Razem średnie zapotrzebowanie dobowe Qdśr 368 MAKSYMALNE ZAPOTRZEBOWANIE DOBOWE Nd- 0,13*156+0,1*(15+20)+0,15*125=43 Ludność 191 przemysł drobny i duży 125 współczynnik nierównomierności dobowej Nd=(12*1,2+18*1,1+10*1,1)/40=1,13- nadwyżka: 0,13 43 Razem 359 Cele ogólnokomunalne tab 2-6; 100% z 16 16 Straty j.w. 48 Razem maksymalne zapotrzebowanie dobowe Qd max 423 MAKSYMALNE ZAPOTRZEBOWANIE GODZINOWE Nh- 0,21*(1,13*156)+ 1,2*(1,1*15)+ 1,2*(1,1*20)=83 Ludność, przemysł, współczynnik nierównomierności dobowej 359 współczynnik nierównomierności godzinowej Nh=(12*1,3+18*1,2+10*1,1) /40=1,21; nadwyżka: 0,21 83 Straty j.w. 48 Razem zapotrzebowanie maksymalne dobowe Qg max [l/mieszkańca na dobę] 490 Woda na cele p-poż.:
... zobacz całą notatkę
