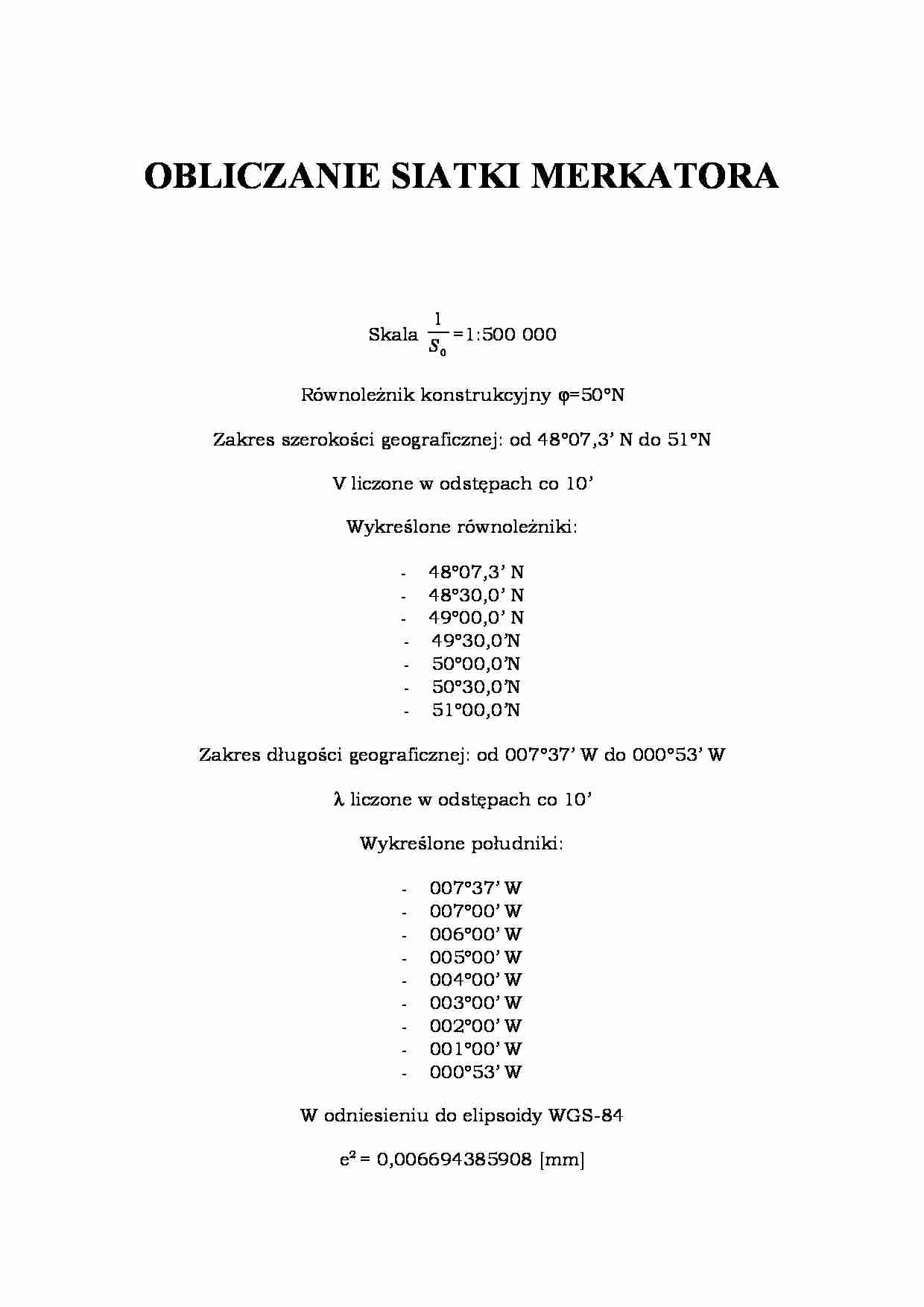

OBLICZANIE SIATKI MERKATORA Skala 0 1 S =1:500 000 Równoleżnik konstrukcyjny ϕ=50°N Zakres szerokości geograficznej: od 48 °07,3’ N do 51°N V liczone w odstępach co 10’ Wykreślone równoleżniki: - 48 °07,3’ N - 48 °30,0’ N - 49 °00,0’ N - 49 °30,0’N - 50 °00,0’N - 50 °30,0’N - 51 °00,0’N Zakres długości geograficznej: od 007 °37’ W do 000°53’ W λ liczone w odstępach co 10’ Wykreślone południki: - 007 °37’ W - 007 °00’ W - 006 °00’ W - 005 °00’ W - 004 °00’ W - 003 °00’ W - 002 °00’ W - 001 °00’ W - 000 °53’ W W odniesieniu do elipsoidy WGS-84 e2 = 0,006694385908 [mm] a = 6378135,6 [m] Wartości przyjmowane do obliczeń: cos50 °00’ = 0,642787609 arc1’ = 0,000290888209 (sin50 °00’)2 = 0,586824088 ∆λ = λE-λW = 006°44’ = 404’ Jednostkę mapy obliczono z zależności: ( ) ⋅ − ⋅ ⋅ = ⋅ = 2 1 2 2 sin 1 cos ' 1 ' 1 K K K K K K e a S arc S arc r j ϕ ϕ [ ] mm mm j K 3899 , 2 = Długość wewnętrznej ramki obliczono z zależności: A = mm j K 5 , 965 3899 , 2 404 ' = ⋅ = ⋅ ∆ λ λ W λ ∆ k W W j L ⋅ ∆ = ' λ [ ] mm E λ ∆ k E E j L ⋅ ∆ = ' λ [ ] mm 007°37’ 0’ 0,0 404’ 965,5 007°30’ 7’ 16,7 397’ 948,8 007°20’ 17’ 40,6 387’ 924,9 007°10’ 27’ 64,5 377’ 901,0 007°00’ 37’ 88,4 367’ 877,1 006°50’ 47’ 112,3 357’ 853,2 006°40’ 57’ 136,2 347’ 829,3 006°30’ 67’ 160,1 337’ 805,4 006°20’ 77’ 184,0 327’ 781,5 006°10’ 87’ 207,9 317’ 757,6 006°00’ 97’ 231,8 307’ 733,7 005°50’ 107’ 255,7 297’ 709,8 005°40’ 117’ 279,6 287’ 685,9 005°30’ 127’ 303,5 277’ 662,0 005°20’ 137’ 327,4 267’ 638,1 005°10’ 147’ 351,3 257’ 614,2 005°00’ 157’ 375,2 247’ 590,3 004°50’ 167’ 399,1 237’ 566,4 004°40’ 177’ 423,0 227’ 542,5 004°30’ 187’ 446,9 217’ 518,6 004°20’ 197’ 470,8 207’ 494,7 004°10’ 207’ 494,7 197’ 470,8 004°00’ 217’ 518,6 187’ 446,9 003°50’ 227’ 542,5 177’ 423,0 003°40’ 237’ 566,4 167’ 399,1 003°30’ 247’ 590,3 157’ 375,2 003°20’ 257’ 614,2 147’ 351,3 003°10’ 267’ 638,1 137’ 327,4 003°00’
... zobacz całą notatkę
