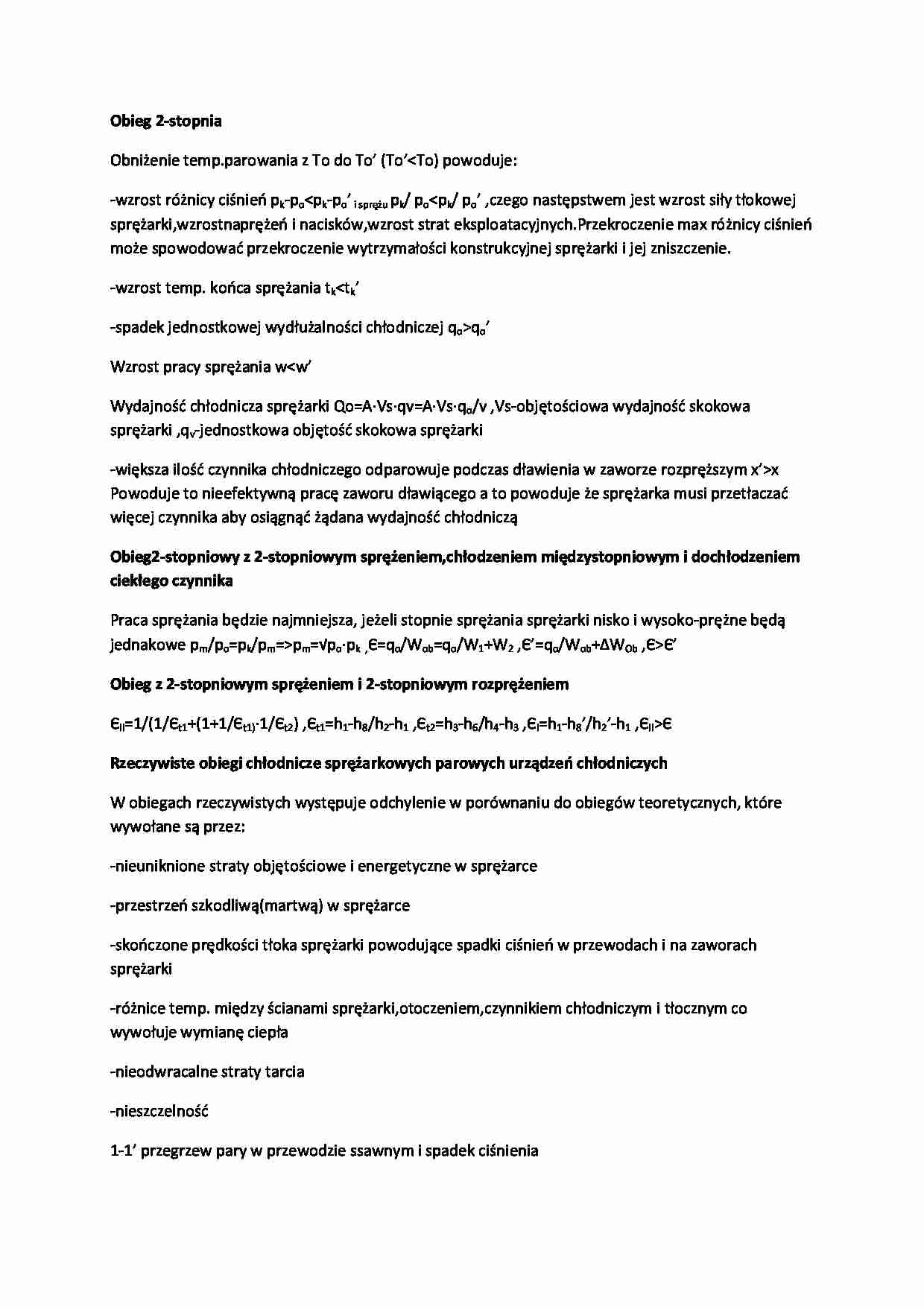

Obieg 2-stopnia
Obniżenie temp.parowania z To do To' (To'qo'
Wzrost pracy sprężania wx Powoduje to nieefektywną pracę zaworu dławiącego a to powoduje że sprężarka musi przetłaczać więcej czynnika aby osiągnąć żądana wydajność chłodniczą
Obieg2-stopniowy z 2-stopniowym sprężeniem,chłodzeniem międzystopniowym i dochłodzeniem ciekłego czynnika
Praca sprężania będzie najmniejsza, jeżeli stopnie sprężania sprężarki nisko i wysoko-prężne będą jednakowe pm/po=pk/pm=pm=√po∙pk ,Є=qo/Wob=qo/W1+W2 ,Є'=qo/Wob+ΔWOb ,ЄЄ'
Obieg z 2-stopniowym sprężeniem i 2-stopniowym rozprężeniem
ЄII=1/(1/Єt1+(1+1/Єt1)∙1/Єt2) ,Єt1=h1-h8/h2-h1 ,Єt2=h3-h6/h4-h3 ,ЄI=h1-h8'/h2'-h1 ,ЄIIЄ
Rzeczywiste obiegi chłodnicze sprężarkowych parowych urządzeń chłodniczych
W obiegach rzeczywistych występuje odchylenie w porównaniu do obiegów teoretycznych, które wywołane są przez:
-nieuniknione straty objętościowe i energetyczne w sprężarce
-przestrzeń szkodliwą(martwą) w sprężarce
-skończone prędkości tłoka sprężarki powodujące spadki ciśnień w przewodach i na zaworach sprężarki
-różnice temp. między ścianami sprężarki,otoczeniem,czynnikiem chłodniczym i tłocznym co wywołuje wymianę ciepła
-nieodwracalne straty tarcia
-nieszczelność
1-1' przegrzew pary w przewodzie ssawnym i spadek ciśnienia 1-1” przegrzew i spadek ciśnienia w króćcu ssawnym
1”-2' politropowe sprężenie
2'-2” przemiana w króćcu tłocznym
2”-3 ochłodzenie i skraplanie
3-4' dochłodzenie
4'-5' dławienie
5'-1 przemiana odparowanie
(…)
…
Obieg 2-stopnia
Obniżenie temp.parowania z To do To' (To'<To) powoduje:
-wzrost różnicy ciśnień pk-po<pk-po' i sprężu pk/ po< pk/ po' ,czego następstwem jest wzrost siły tłokowej sprężarki,wzrost naprężeń i nacisków,wzrost strat eksploatacyjnych.Przekroczenie max różnicy ciśnień może spowodować przekroczenie wytrzymałości konstrukcyjnej sprężarki i jej zniszczenie.
-wzrost temp. końca sprężania tk<tk'
-spadek jednostkowej wydłużalności chłodniczej qo>qo'
Wzrost pracy sprężania w<w'
Wydajność chłodnicza sprężarki Qo=A∙Vs∙qv=A∙Vs∙qo/v ,Vs-objętościowa wydajność skokowa sprężarki ,qv-jednostkowa objętość skokowa sprężarki
-większa ilość czynnika chłodniczego odparowuje podczas dławienia w zaworze rozpręższym x'>x Powoduje to nieefektywną pracę zaworu dławiącego a to powoduje że sprężarka…
