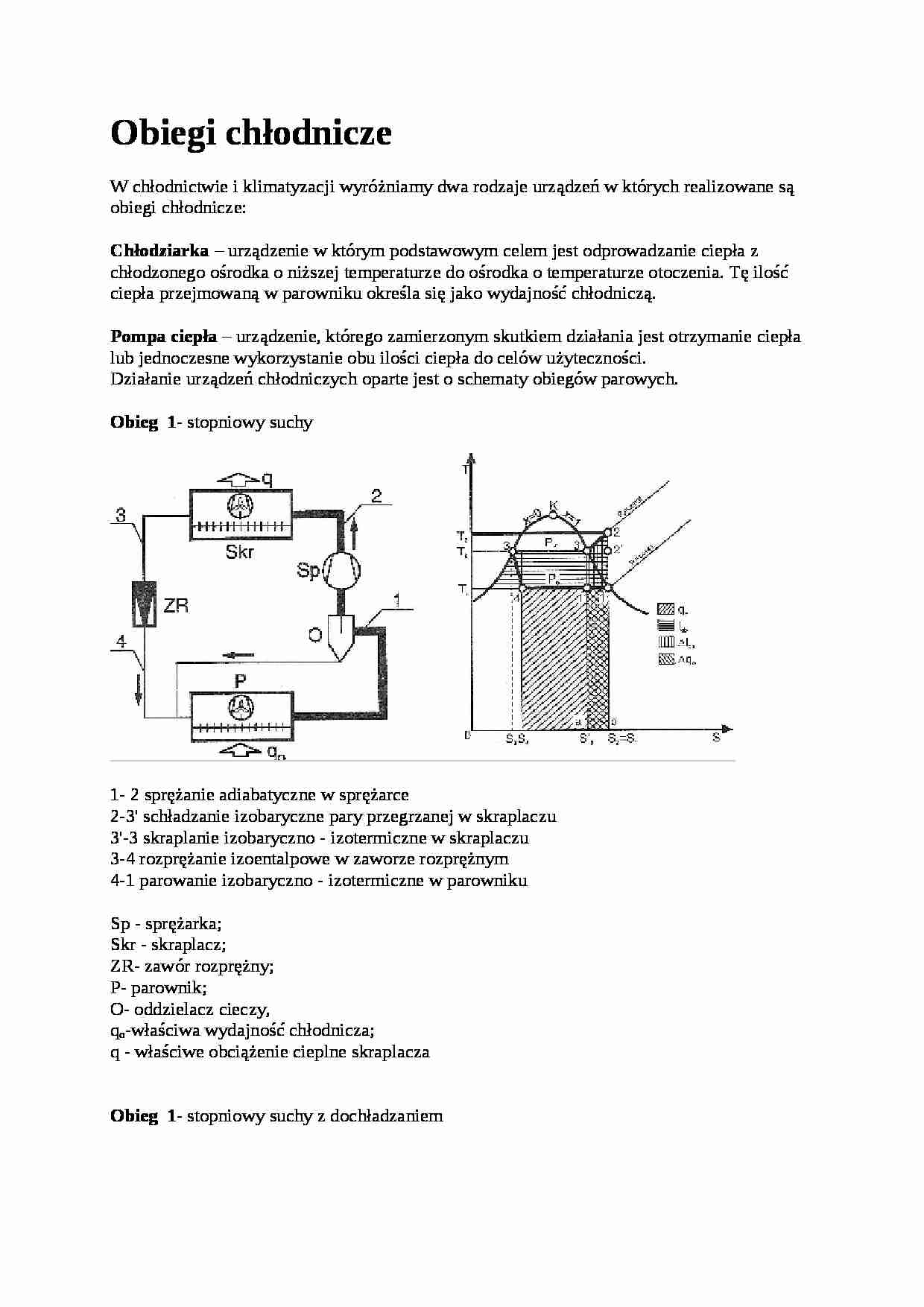

Obiegi chłodnicze W chłodnictwie i klimatyzacji wyróżniamy dwa rodzaje urządzeń w których realizowane są obiegi chłodnicze: Chłodziarka - urządzenie w którym podstawowym celem jest odprowadzanie ciepła z chłodzonego ośrodka o niższej temperaturze do ośrodka o temperaturze otoczenia. Tę ilość ciepła przejmowaną w parowniku określa się jako wydajność chłodniczą. Pompa ciepła - urządzenie, którego zamierzonym skutkiem działania jest otrzymanie ciepła lub jednoczesne wykorzystanie obu ilości ciepła do celów użyteczności. Działanie urządzeń chłodniczych oparte jest o schematy obiegów parowych. Obieg 1 - stopniowy suchy 1- 2 sprężanie adiabatyczne w sprężarce 2-3' schładzanie izobaryczne pary przegrzanej w skraplaczu 3'-3 skraplanie izobaryczno - izotermiczne w skraplaczu 3-4 rozprężanie izoentalpowe w zaworze rozprężnym 4-1 parowanie izobaryczno - izotermiczne w parowniku Sp - sprężarka; Skr - skraplacz; ZR- zawór rozprężny; P- parownik; O- oddzielacz cieczy, q o -właściwa wydajność chłodnicza; q - właściwe obciążenie cieplne skraplacza Obieg 1 - stopniowy suchy z dochładzaniem sprężanie adiabatyczne w sprężarce schładzanie izobaryczne pary przegrzanej w skraplaczu skraplanie izobaryczno - izotermiczne w skraplaczu rozprężanie izoentalpowe w zaworze rozprężnym parowanie izobaryczno - izotermiczne w parowniku Skr - skraplacz; ZR - zawór rozprężny P - parownik; O - oddzielacz cieczy; Sp - sprężarka; D - dochładzacz cieczy; qd - ciepło odprowadzone z dochładzacza Obieg 1 - stopniowy z regeneracją ciepła 1-2 prężanie adiabatyczne w sprężarce 2- 2' schładzanie izobaryczne pary przegrzanej w skraplaczu 3-4 /1'-1skraplanie izobaryczno - izotermiczne w skraplaczu schładzanie czynnika chłodniczego w fazie ciekłej kosztem częściowego odparowania i przegrzania par czynnika chłodniczego w wymienniku regeneracyjnym 4-5 rozprężanie izoentalpowe (rzeczywiste) w zaworze rozprężnym 5-1' odparowanie czynnika chłodniczego w parowniku Obiegi 2 - stopniowe Obieg 2 - stopniowy suchy, z chłodzeniem międzystopniowym i dochładzaniem ciekłego czynnika
1-2 sprężanie adiabatyczne w l° stopniu sprężark 2-3 międzystopniowe cedzenie izobaryczne sprężanie adiabatyczne w chłodnicy między-stopniowej 4-5 schładzanie izobaryczne pary przegrzanej, a następnie skraplanie izobaryczno - izotermiczne wir sprężarki w skraplaczu 5-6 schładzanie cieczy nasyconej w dochładzaczu 6-7 dławienie (rozprężenie) izoentalpowe w zaworze rozprężnym 7-1 odparowanie izobaryczne w parowniku Skr - skraplacz; ZR - zawór rozprężny P - parownik; O - oddzielacz cieczy; D - dochładzacz cieczy; Spi, Sp2 - sprężarka 1 i 2 stopnia; ChM - chłodnica mię-dzystopniowa; q2-3 - ciepło odprowadzone z chłodnicy międzystopniowej; ą^s - ciepło odprowadzone ze skraplacza; q5^ - ciepło odprowadzone z dochładzacza
(…)
… i rozprężeniem czynnika chłodniczego 1-2 sprężanie adiabatyczne 2-3 chłodzenie par izobaryczne 3-4 sprężanie adiabatyczne 4-5 schładzanie izobaryczne pary przegrzanej, a następnie skraplanie izobaryczno - tzotermiczne 5-6 rozprężenie izoentalpowe 6-7 przemiana izobaryczna 7-8 rozprężenie izoentalpowe 8-9 odparowanie izobaryczne
Skr - skraplacz; ZR1, ZR2 - zawór rozprężny 1 i 2 stopniowy; P - parownik…
