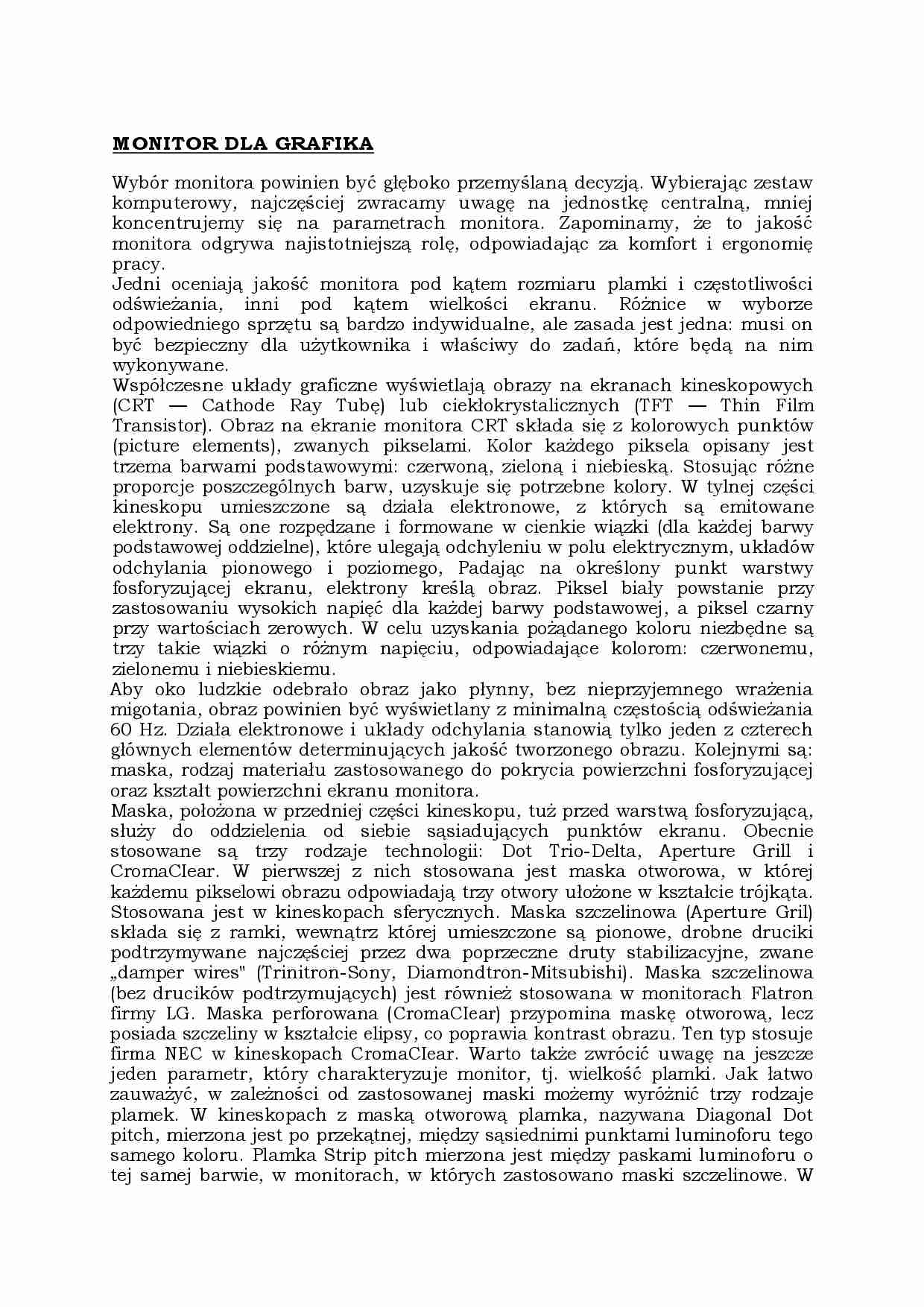

MONITOR DLA GRAFIKA
Wybór monitora powinien być głęboko przemyślaną decyzją. Wybierając zestaw komputerowy, najczęściej zwracamy uwagę na jednostkę centralną, mniej koncentrujemy się na parametrach monitora. Zapominamy, że to jakość monitora odgrywa najistotniejszą rolę, odpowiadając za komfort i ergonomię pracy.
Jedni oceniają jakość monitora pod kątem rozmiaru plamki i częstotliwości odświeżania, inni pod kątem wielkości ekranu. Różnice w wyborze odpowiedniego sprzętu są bardzo indywidualne, ale zasada jest jedna: musi on być bezpieczny dla użytkownika i właściwy do zadań, które będą na nim wykonywane.
Współczesne układy graficzne wyświetlają obrazy na ekranach kineskopowych (CRT — Cathode Ray Tubę) lub ciekłokrystalicznych (TFT — Thin Film Transistor). Obraz na ekranie monitora CRT składa się z kolorowych punktów (picture elements), zwanych pikselami. Kolor każdego piksela opisany jest trzema barwami podstawowymi: czerwoną, zieloną i niebieską. Stosując różne proporcje poszczególnych barw, uzyskuje się potrzebne kolory. W tylnej części kineskopu umieszczone są działa elektronowe, z których są emitowane elektrony. Są one rozpędzane i formowane w cienkie wiązki (dla każdej barwy podstawowej oddzielne), które ulegają odchyleniu w polu elektrycznym, układów odchylania pionowego i poziomego, Padając na określony punkt warstwy fosforyzującej ekranu, elektrony kreślą obraz. Piksel biały powstanie przy zastosowaniu wysokich napięć dla każdej barwy podstawowej, a piksel czarny przy wartościach zerowych. W celu uzyskania pożądanego koloru niezbędne są trzy takie wiązki o różnym napięciu, odpowiadające kolorom: czerwonemu, zielonemu i niebieskiemu.
Aby oko ludzkie odebrało obraz jako płynny, bez nieprzyjemnego wrażenia migotania, obraz powinien być wyświetlany z minimalną częstością odświeżania 60 Hz. Działa elektronowe i układy odchylania stanowią tylko jeden z czterech głównych elementów determinujących jakość tworzonego obrazu. Kolejnymi są: maska, rodzaj materiału zastosowanego do pokrycia powierzchni fosforyzującej oraz kształt powierzchni ekranu monitora.
Maska, położona w przedniej części kineskopu, tuż przed warstwą fosforyzującą, służy do oddzielenia od siebie sąsiadujących punktów ekranu. Obecnie stosowane są trzy rodzaje technologii: Dot Trio-Delta, Aperture Grill i CromaCIear. W pierwszej z nich stosowana jest maska otworowa, w której każdemu pikselowi obrazu odpowiadają trzy otwory ułożone w kształcie trójkąta. Stosowana jest w kineskopach sferycznych. Maska szczelinowa (Aperture Gril) składa się z ramki, wewnątrz której umieszczone są pionowe, drobne druciki podtrzymywane najczęściej przez dwa poprzeczne druty stabilizacyjne, zwane „damper wires" (Trinitron-Sony, Diamondtron-Mitsubishi). Maska szczelinowa (bez drucików podtrzymujących) jest również stosowana w monitorach Flatron firmy LG. Maska
(…)
…. Jeśli tylko jest to możliwe (finalna częstotliwość odświeżania zależy także od karty graficznej), zalecane jest stosowanie jak największych częstotliwości odświeżania obrazu.
Powierzchnia ekranu-standardowo jest ona wycinkiem kuli lub walca. Nasz wzrok musi korygować wypukłość ekranu, co dodatkowo męczy. Dzięki zastosowaniu nowoczesnych rozwiązań takich, jak dynamiczne ogniskowanie przy formowaniu wiązek elektronów (uzyskane dzięki wstawieniu dodatkowych soczewek elektrycznych w działach elektronowych oraz stosowanie specjalnych rodzajów szkła), uzyskano krótsze kineskopy o płaskim ekranie. W „płaskim" monitorze zewnętrzna szyba stanowi układ optyczny, kompensujący wewnętrzną sferoidalną powierzchnię ekranu. Dzięki takiemu rozwiązaniu unika się zmęczenia oczu korekcją perspektywy oraz przeszkadzających w pracy odbić światła…
… obrazu. Im jest ona lepsza, tym dłużej i precyzyjniej można pracować, unikając zmęczenia wzroku. Parametry jakościowe obrazu wyświetlanego na monitorze można scharakteryzować według maksymalnej luminancji i kontrastu obrazu, prawidłowego odtwarzania gradacji kolorów oraz przejść między czernią i bielą. Ważna jest tzw. międzyliniowość, zniekształcenia geometryczne i wspomniana wcześniej rozdzielczość…
