Jaros_aw Misiak. Notatka składa się z 6 stron.

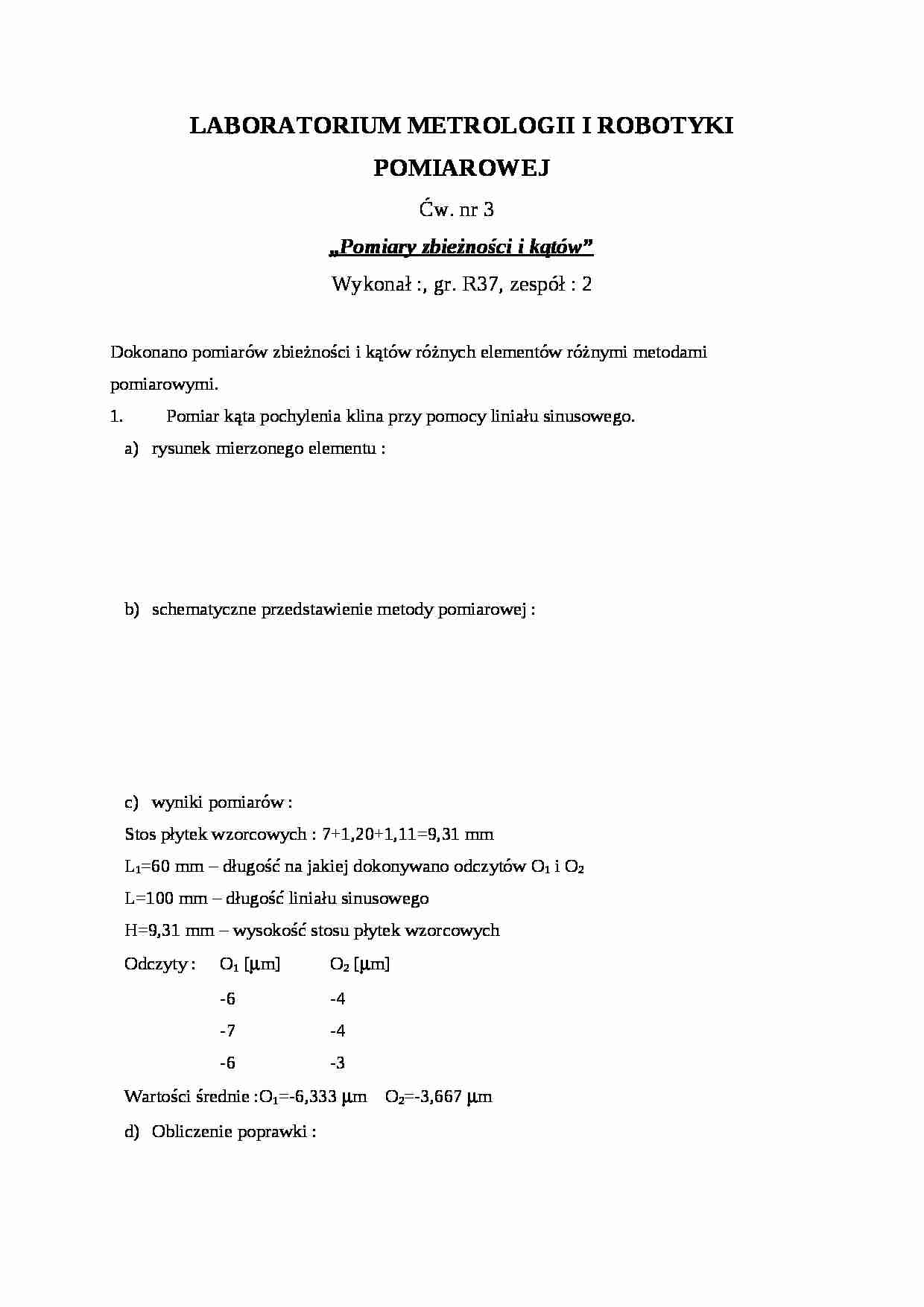

LABORATORIUM METROLOGII I ROBOTYKI POMIAROWEJ Ćw. nr 3 „Pomiary zbieżności i kątów” Wykonał :, gr. R37, zespół : 2
Dokonano pomiarów zbieżności i kątów różnych elementów różnymi metodami pomiarowymi.
Pomiar kąta pochylenia klina przy pomocy liniału sinusowego.
rysunek mierzonego elementu :
schematyczne przedstawienie metody pomiarowej :
wyniki pomiarów :
Stos płytek wzorcowych : 7+1,20+1,11=9,31 mm
L 1 =60 mm - długość na jakiej dokonywano odczytów O 1 i O 2 L=100 mm - długość liniału sinusowego
H=9,31 mm - wysokość stosu płytek wzorcowych
Odczyty : O 1 [μm] O 2 [μm]
-6 -4
-7 -4
-6 -3
Wartości średnie :O 1 =-6,333 μm O 2 =-3,667 μm
Obliczenie poprawki :
Obliczenie wartości kąta pochylenia klina :
Ostatecznie wynik : α=5°20'31,1”
Pomiar kąta pochylenia klina optyczną poziomnicą kątową:
Wyznaczenie poprawki zera : -0°26'30”
Wyniki pomiarów : 4°54'00”
4°54'30”
4°53'30”
Wynik średni : 4°54'00”
Wynik poprawiony : 4°54'00”- 0°26'30”= 4°27'30”
Błąd graniczny pomiaru wykonanego poziomnicą optyczną : 2'
Ostateczny wynik : 4°28'±2'
Pomiar zbieżności i kąta wierzchołkowego z użyciem wałeczków, płytek wzorcowych i mikrometrów.
Rysunek mierzonego elementu:
Schematyczne przedstawienie metody pomiarowej
Wyniki pomiarów :
H=50 mm - wysokość płytki wzorcowej
Wielkości : M 1 [mm] M 2 [mm]
38,645 50,162
38,645 50,166
38,648 50,166
Wartości średnie pomiarów M 1 =38,646 mm M 2 =50,165 mm
Zbieżność stożka :
Kąt wierzchołkowy stożka :
Błąd graniczny pomiaru.
e M1 =6,1 μm
e M2 =6,4 μm
e H =0,4 μm
Graniczny błąd pomiaru : e α =0,63“ Ostateczny wynik pomiaru : 13°08'30,77”±0,63”
Pomiar zbieżności i kąta wierzchołkowego stożka zewnętrznego z użyciem mikroskopu.
Wyniki pomiarów :
L=50 mm
Średnice : D 1 [mm] D 2 [mm]
28,180 38,689
28,177 38,691
28,177 38,687
Wartości średnie : D 1 =28,178 mm ; D 2 =38,689 mm
