EAIiE 1.Mirosław Naziemiec 2.Rafał Mirlak
Grupa IV
Zespół : f Metrologia
Laboratorium
Pomiary impedancji II Metody techniczne Nr ćwiczenia :
12 Data wykonania
98-11-24 Data oddania
98-12-01 Zwrot do poprawy :
Data odbioru :
Data zaliczenia :
Ocena :

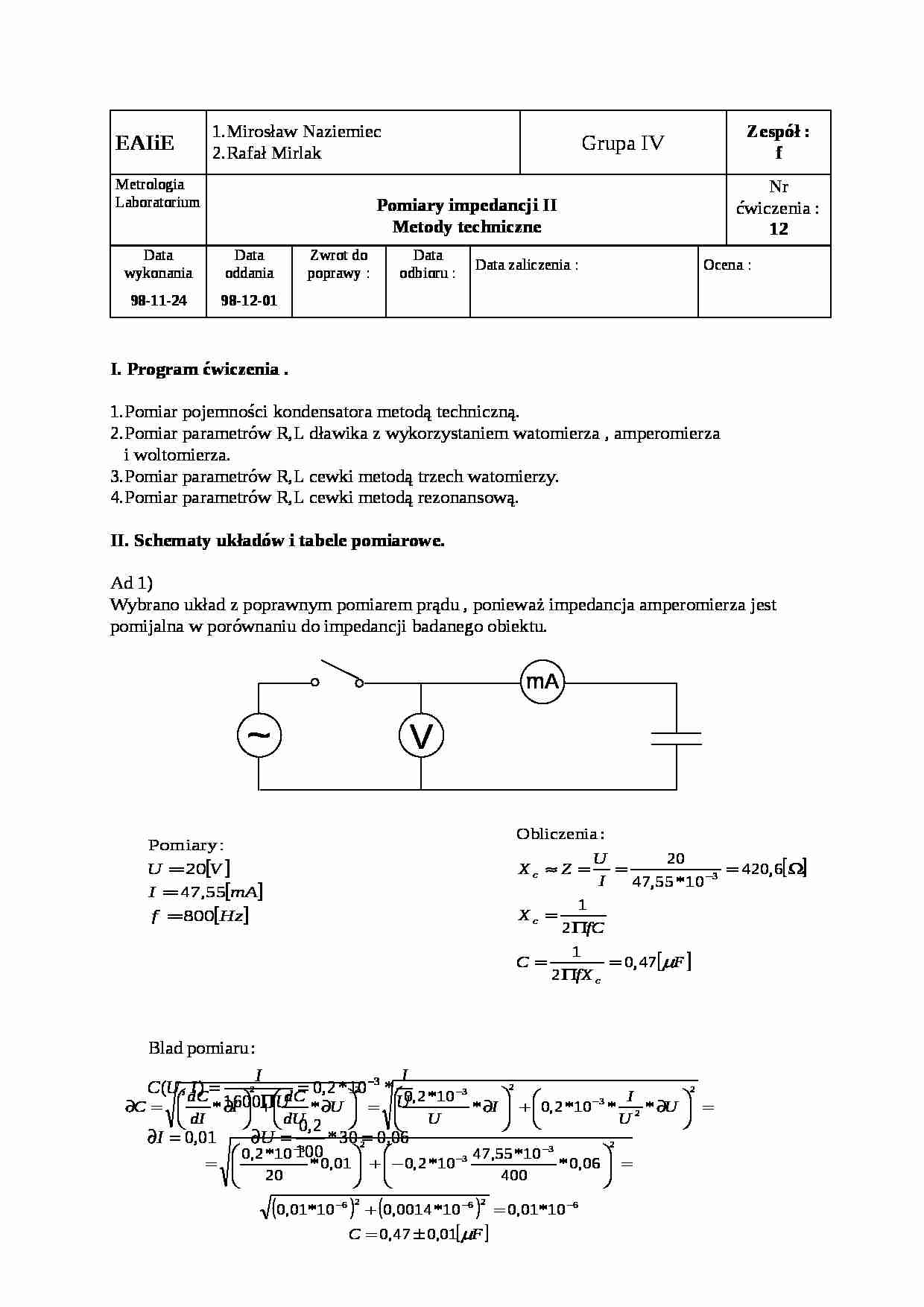

I. Program ćwiczenia . 1.Pomiar pojemności kondensatora metodą techniczną.
2.Pomiar parametrów R,L dławika z wykorzystaniem watomierza , amperomierza i woltomierza.
3.Pomiar parametrów R,L cewki metodą trzech watomierzy.
4.Pomiar parametrów R,L cewki metodą rezonansową.
II. Schematy układów i tabele pomiarowe. Ad 1)
Wybrano układ z poprawnym pomiarem prądu , ponieważ impedancja amperomierza jest pomijalna w porównaniu do impedancji badanego obiektu.
Ad2)
Wybrano układ z poprawnym pomiarem prądu , ponieważ impedancja amperomierza jest pomijalna w porównaniu do impedancji badanego dławika.
Ad. 3)
Ad. 4)
III. Spis przyrządów. multimetr cyfrowy V560
woltomierz elektromagnetyczny kl.0,2
generator do zasilania mostków zmiennoprądowych (800Hz , 32Hz ,15V)
kondensator badany (Cx≈0,5μF)
autotransformator (U=0÷250V)
watomierz elektrodynamiczny kl.0,2
dławik (U N =220V , I N =2,15A , cosϕ=0,55)
rezystor wzorcowy (R=200 ± 0,1Ω)
cewka badana (R X =57Ω , L X =330mH)
kondensator dekadowy (10*0,1μF÷10*0,0001μF)
IV. Wnioski : Przy wyznaczaniu parametrów dławika lub kondensatora metodą techniczną musimy wyznaczyć układ , w którym błąd popełniany będzie mniejszy. Gdy impedancja obiektu jest wielokrotnie mniejsza od impedancji woltomierza i cewki napięciowej watomierza to wybieramy układ z poprawnym pomiarem napięcia, zaś kiedy obiekt ma impedancję wielokrotnie większą od impedancji amperomierza i uzwojenia prądowego watomierza , to wybieramy układ z poprawnym pomiarem prądu.
