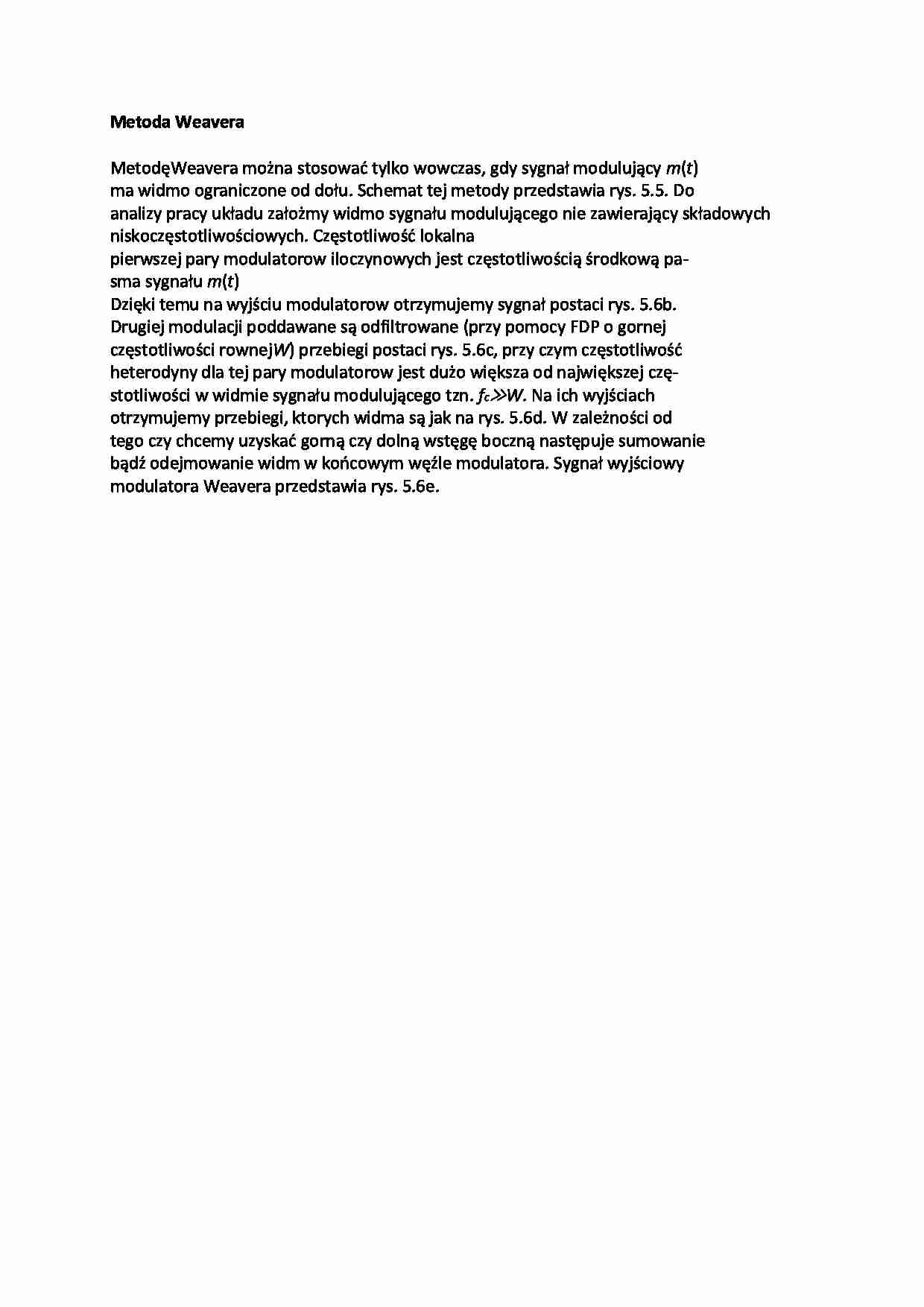

Metoda Weavera - wykład - strona 1

Fragment notatki:

Metoda Weavera MetodęWeavera można stosować tylko wowczas, gdy sygnał modulujący m ( t )
ma widmo ograniczone od dołu. Schemat tej metody przedstawia rys. 5.5. Do
analizy pracy układu założmy widmo sygnału modulującego nie zawierający składowych niskoczęstotliwościowych. Częstotliwość lokalna
pierwszej pary modulatorow iloczynowych jest częstotliwością środkową pa-
sma sygnału m ( t )
Dzięki temu na wyjściu modulatorow otrzymujemy sygnał postaci rys. 5.6b.
Drugiej modulacji poddawane są odfiltrowane (przy pomocy FDP o gornej
częstotliwości rownej W ) przebiegi postaci rys. 5.6c, przy czym częstotliwość
heterodyny dla tej pary modulatorow jest dużo większa od największej czę-
stotliwości w widmie sygnału modulującego tzn. f c ≫ W . Na ich wyjściach
otrzymujemy przebiegi, ktorych widma są jak na rys. 5.6d. W zależności od
tego czy chcemy uzyskać gorną czy dolną wstęgę boczną następuje sumowanie
bądź odejmowanie widm w końcowym węźle modulatora. Sygnał wyjściowy
modulatora Weavera przedstawia rys. 5.6e.
