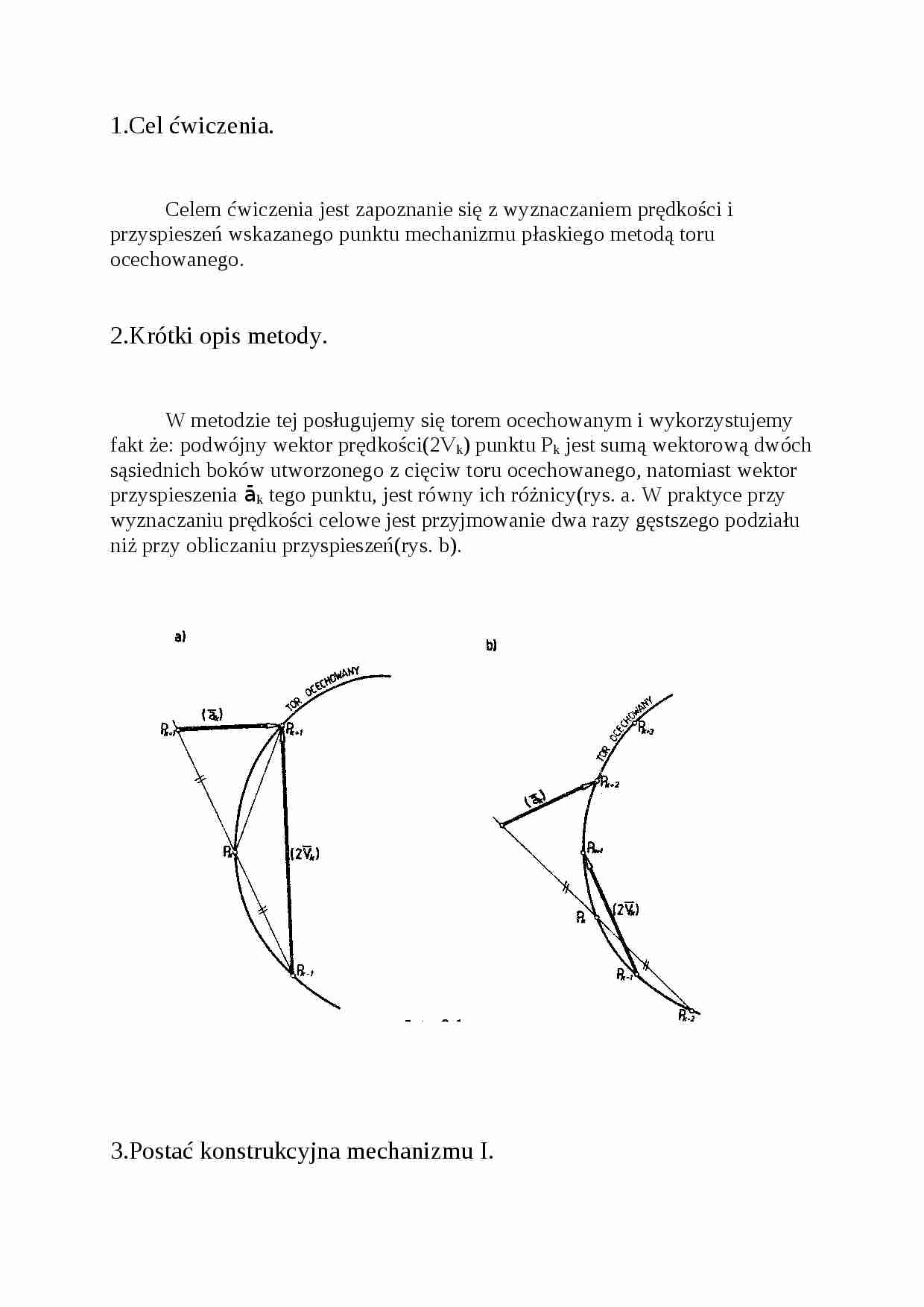

1.Cel ćwiczenia.
Celem ćwiczenia jest zapoznanie się z wyznaczaniem prędkości i przyspieszeń wskazanego punktu mechanizmu płaskiego metodą toru ocechowanego.
2.Krótki opis metody.
W metodzie tej posługujemy się torem ocechowanym i wykorzystujemy fakt że: podwójny wektor prędkości(2Vk) punktu Pk jest sumą wektorową dwóch sąsiednich boków utworzonego z cięciw toru ocechowanego, natomiast wektor przyspieszenia āk tego punktu, jest równy ich różnicy(rys. a. W praktyce przy wyznaczaniu prędkości celowe jest przyjmowanie dwa razy gęstszego podziału niż przy obliczaniu przyspieszeń(rys. b). 3.Postać konstrukcyjna mechanizmu I. 1-korba
2-łącznik
3-ołówek 4-płyta 6.Wyniki pomiarów.
Rysunek I z urządzenia I
Lp.
1k[]
(2Vk)
[cm]
Vk [cm/s]
(ak)
[cm]
ak [cm/s2]
mv =21
0
17,143
3,2
28
ℋ1=1
1
32,286
3,7
32,4
1,4
107,2
ℋv =8,75
2
51,429
4,0
35
ℋa =76,6
3
68,572
3,9
34,12
0,7
54
N0=50
4
85,715
3,4
29,75
[obr/min]
5
102,86
2,5
22
2,7
207
6
120
2,1
18,4
7
137,14
2,2
19,25
5,5
421,1
8
154,28
5,9
52
9
171,43
7,2
63
2,7
207
10
188,57
6,6
57,75
11
