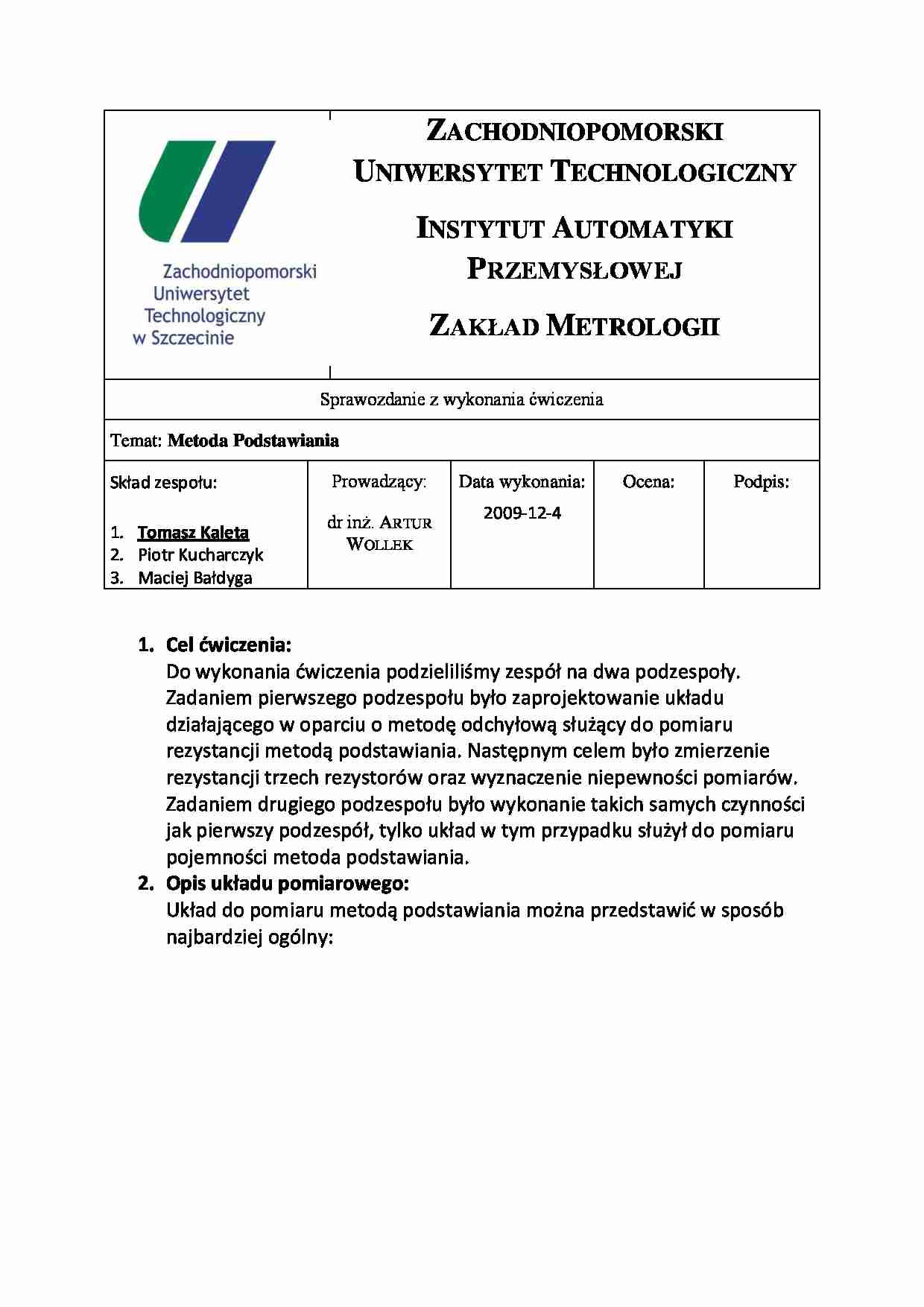

Zachodniopomorski Uniwersytet Technologiczny
Instytut Automatyki Przemysłowej
Zakład Metrologii
Sprawozdanie z wykonania ćwiczenia
Temat: Metoda Podstawiania
Skład zespołu:
Tomasz Kaleta
Piotr Kucharczyk
Maciej Bałdyga
Prowadzący:
dr inż. Artur Wollek
Data wykonania:
2009-12-4
Ocena:
Podpis:
Cel ćwiczenia:
Do wykonania ćwiczenia podzieliliśmy zespół na dwa podzespoły. Zadaniem pierwszego podzespołu było zaprojektowanie układu działającego w oparciu o metodę odchyłową służący do pomiaru rezystancji metodą podstawiania. Następnym celem było zmierzenie rezystancji trzech rezystorów oraz wyznaczenie niepewności pomiarów. Zadaniem drugiego podzespołu było wykonanie takich samych czynności jak pierwszy podzespół, tylko układ w tym przypadku służył do pomiaru pojemności metoda podstawiania.
Opis układu pomiarowego:
Układ do pomiaru metodą podstawiania można przedstawić w sposób najbardziej ogólny:
Ogólnie układy porównujące można podzielić na dwie grupy:
-układy działające w oparciu o metodę zerową,
-układy działające w oparciu o metodę odchyłową.
Jeżeli stosuje się komparator działający w oparciu o pierwszą z tych metod, to przy położeniu przełącznika w pozycji 1 należy zanotować wskazanie miernika, a przy położeniu przełącznika w pozycji 2 - tak regulować wzorzec, by uzyskać wskazanie identyczne jak w pozycji 1.
W przypadku zastosowania jako komparatora miernika odchyłowego występuje dodatkowy błąd spowodowany możliwością zmiany czułości układu por6wnującego w trakcie wykonywania pomiarów. Dla pierwszego etapu pomiarowego otrzymuje się w tym przypadku:
gdzie C1 - czułość układu porównującego przy położeniu przełącznika w pozycji 1. Natomiast dla drugiego etapu
gdzie C2 - czułość układu porównującego przy położeniu przełącznika w pozycji 2. Stąd:
W tym przypadku błąd pomiaru określony jest następującą zależnością:
Wyniki pomiarów:
Pomiary rezystancji:
R1=(997,0±1,4) Ω
R2=(6751,0±8,4) Ω
R3=(15301,0 ±18,34) Ω
Opracowanie wyników pomiarów:
Rezystancja:
a)R1= 997,0 Ω 1,1V - 100dz
100 Ω - 8,0 dz
Un- 0,1 dz
Un= =1,25 Ω
UnrelUn= =0,00125376
Urel(R1) = =0,001349073756 Ω
