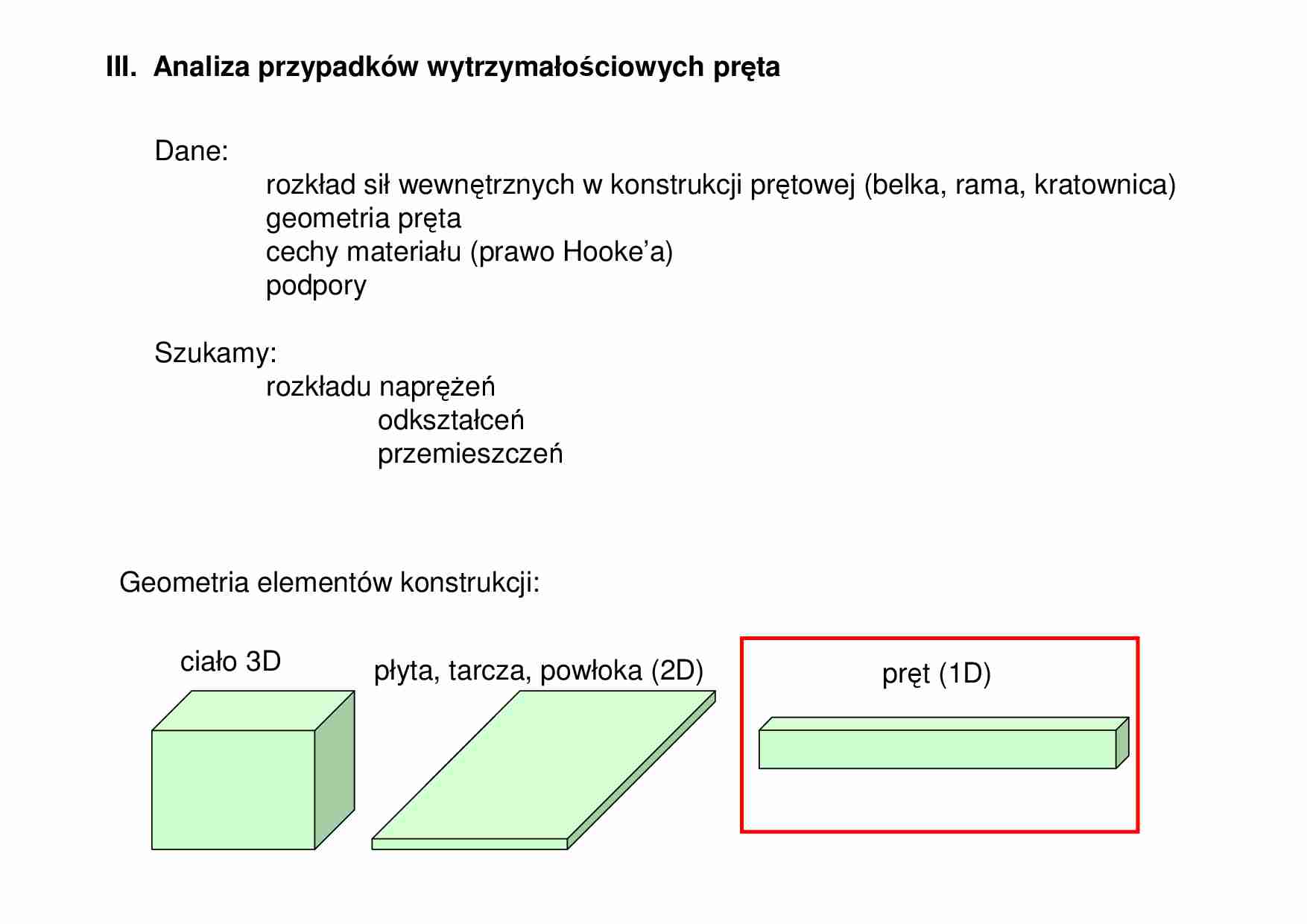

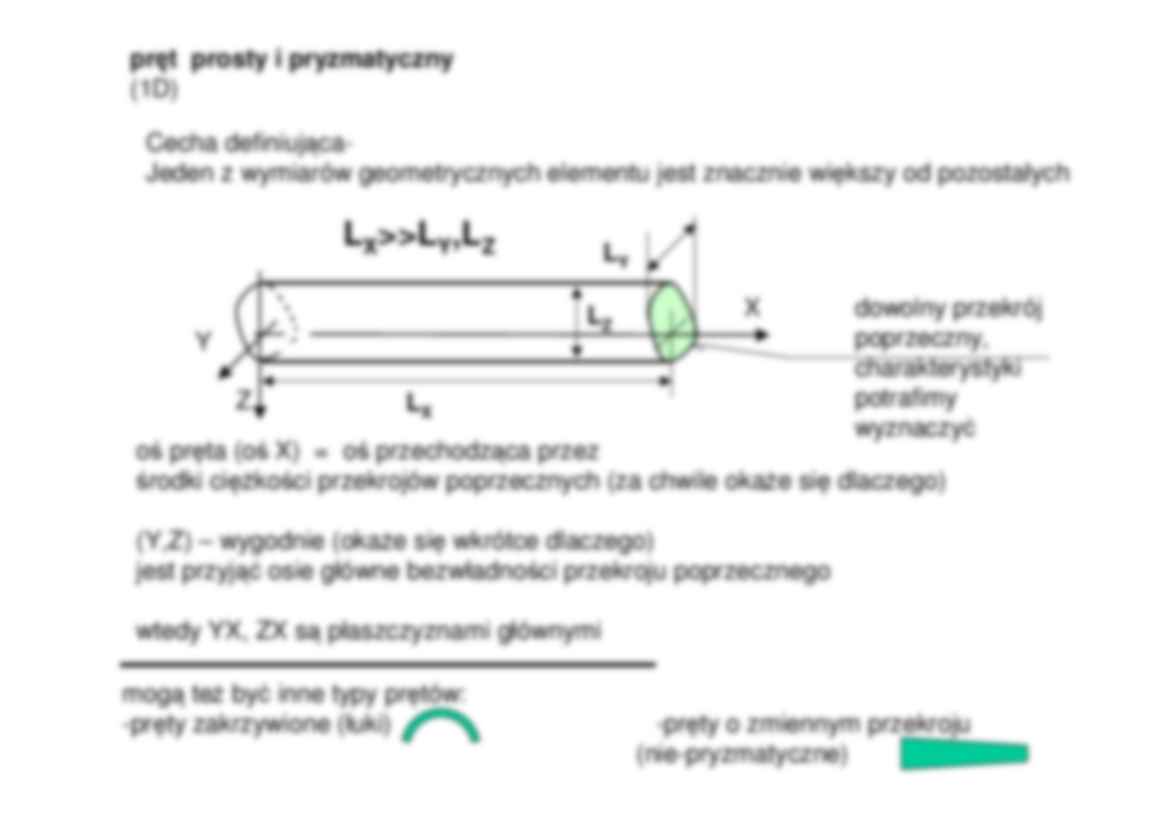

III. Analiza przypadków wytrzymałościowych pręta Dane: rozkład sił wewnętrznych w konstrukcji prętowej (belka, rama, kratownica) geometria pręta cechy materiału (prawo Hooke’a) podpory Szukamy: rozkładu napręŜeń odkształceń przemieszczeń płyta, tarcza, powłoka (2D) ciało 3D Geometria elementów konstrukcji: pręt (1D) pręt prosty i pryzmatyczny (1D) mogą teŜ być inne typy prętów: -pręty zakrzywione (łuki) -pręty o zmiennym przekroju (nie-pryzmatyczne) oś pręta (oś X) = oś przechodząca przez środki cięŜkości przekrojów poprzecznych (za chwile okaŜe się dlaczego) (Y,Z) – wygodnie (okaŜe się wkrótce dlaczego) jest przyjąć osie główne bezwładności przekroju poprzecznego wtedy YX, ZX są płaszczyznami głównymi Cecha definiująca- Jeden z wymiarów geometrycznych elementu jest znacznie większy od pozostałych dowolny przekrój poprzeczny, charakterystyki potrafimy wyznaczyć X Z Y L X L Y L Z L XLY,LZ [ ] x ∆x Siły wewnętrzne , przypadek ogólny S ( N, Q Y, QZ ) M O ( MX , MY , MZ ) ∆X Momenty zginające w dwóch płaszczyznach głównych Moment skręcający X Siły poprzeczne Siła osiowa Znakowanie sił wewnętrznych w przyjętym układzie współrzędnych Dodatnie (+) na rysunku Y Z O M X M Y M Z XZ XY X Y Z N Q Y Q Z Obowiązuje: zasada zesztywnienia (małe przemieszczenia) małe odkształcenia materiał liniowo-spręŜysty więzy dwustronne = zasada superpozycji (konsekwencja liniowości) KaŜdą składową analizujemy oddzielnie, wyniki dodajemy 1. Siła osiowa N 2. Momenty zginające M Y,MZ 3. Siły poprzeczne Q Y,QZ 4. Moment skręcający M Z 1.Siła osiowa (normalna, podłuŜna) N0, siła rozciągająca N
