Fragment notatki:

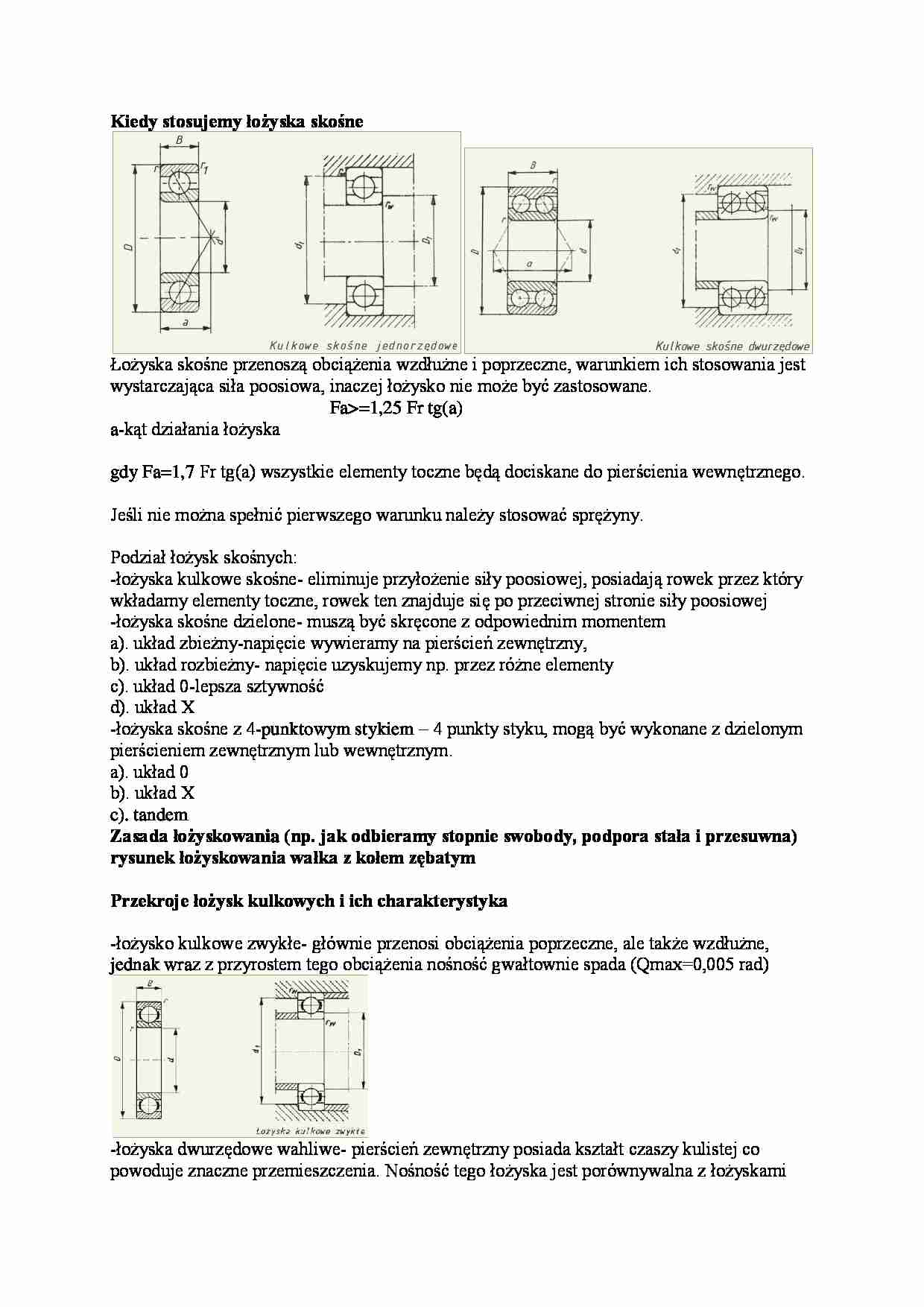

Kiedy stosujemy łożyska skośne Łożyska skośne przenoszą obciążenia wzdłużne i poprzeczne, warunkiem ich stosowania jest wystarczająca siła poosiowa, inaczej łożysko nie może być zastosowane.
Fa=1,25 Fr tg(a)
a-kąt działania łożyska gdy Fa=1,7 Fr tg(a) wszystkie elementy toczne będą dociskane do pierścienia wewnętrznego.
Jeśli nie można spełnić pierwszego warunku należy stosować sprężyny.
Podział łożysk skośnych:
-łożyska kulkowe skośne- eliminuje przyłożenie siły poosiowej, posiadają rowek przez który wkładamy elementy toczne, rowek ten znajduje się po przeciwnej stronie siły poosiowej
-łożyska skośne dzielone- muszą być skręcone z odpowiednim momentem
a). układ zbieżny-napięcie wywieramy na pierścień zewnętrzny,
b). układ rozbieżny- napięcie uzyskujemy np. przez różne elementy
c). układ 0-lepsza sztywność
d). układ X
-łożyska skośne z 4-punktowym stykiem - 4 punkty styku, mogą być wykonane z dzielonym pierścieniem zewnętrznym lub wewnętrznym.
a). układ 0
b). układ X
c). tandem
Zasada łożyskowania (np. jak odbieramy stopnie swobody, podpora stała i przesuwna) rysunek łożyskowania wałka z kołem zębatym
Przekroje łożysk kulkowych i ich charakterystyka
-łożysko kulkowe zwykłe- głównie przenosi obciążenia poprzeczne, ale także wzdłużne, jednak wraz z przyrostem tego obciążenia nośność gwałtownie spada (Qmax=0,005 rad)
-łożyska dwurzędowe wahliwe- pierścień zewnętrzny posiada kształt czaszy kulistej co powoduje znaczne przemieszczenia. Nośność tego łożyska jest porównywalna z łożyskami kulkowymi jednorzędowymi prostymi jednak posiada znacznie mniejszą sztywność (Qmax=3 stopnie)
-łożyska kulkowe skośne dwurzędowe - eliminuje przyłożenie siły poosiowej, posiadają rowek przez który wkładamy elementy toczne, rowek ten znajduje się po przeciwnej stronie siły poosiowej
- łożyska kulkowe skośne- Łożyska skośne przenoszą obciążenia wzdłużne i poprzeczne, warunkiem ich stosowania jest wystarczająca siła poosiowa, inaczej łożysko nie może być zastosowane.
Fa=1,25 Fr tg(a)
-Łożyska kulkowe wzdłużne są przeznaczone do przejmowania wyłącznie obciążeń wzdłużnych. Łożyska te w żadnym przypadku nie mogą być obciążone siłami poprzecznymi.
-łożyska skośne dzielone- muszą być skręcone z odpowiednim momentem
-łożyska skośne z 4-punktowym stykiem - 4 punkty styku, mogą być wykonane z dzielonym pierścieniem zewnętrznym lub wewnętrznym.


(…)

…, uniemożliwia przesuwanie się w kierunkach X i Y
-pozostałe łożyska tworzą podpory przesuwne, umożliwiają ruch w kierunku X
Sposoby odbierania stopni swobody:
- za pomocą tarcia- tylko gdy mamy spokojną pracę (Fa=0 , KA=1 gdzie: KA- wsp. nadwyżki dynamicznej) brak obciążeń dynamicznych
-pierścień sprężynujący- gdy nie powoduje obniżenia wytrzymałości zmęczeniowej i gdy siła Fa jest stała
-połączenie cierne- tuleja
-nakrętka łożyskowa -stożkowa tuleja łożyskowa
Nośność łożysk ruchowa, dynamiczna, kryteria doboru łożysk (kryteria sztywności, ceny, dostępności)
Nośność dynamiczna- jest to wyrażona w daN wartość obciążenia przy którym łożysko wykona 1 mln obrotów nie wykazując śladów zużycia pod warunkiem że F=const, niezmienne w czasie, ściśle wzdłużna w łożyskach wzdłużnych i ściśle poprzeczna w łożyskach poprzecznych. Nośność dynamiczna zależy od wytrzymałości zmęczeniowej.
Zmienia się ona wraz ze wzrostem temp. do 150C jest stała potem spada np. 200C wynosi 0,9
Kryterium nośności łożyska:
L=(C/P)^a
a-wykładnik krzywej Wolbula = p
L-trwałość w mln obrotów
C-nośność dynamiczna -zależy od wytrzymałości zmęczeniowej
P-obciążenie zastępcze
p=3 -łożyska kulkowe
p=10/3 - łożyska wałeczkowe obciążenie zastępcze:
P= XFr + YFa
Y- wsp. obciążenia wzdłużnego X- wsp. obciążenia poprzecznego X,Y=f(Fa/Fr) - dobieramy z katalogu
Fa- siła poosiowa Fr- siła poprzeczna Kryteria doboru łożysk:
- wielkość, charakter, kierunek obciążenia
- prędkość obrotowa
- dokładność biegu, sztywność łożyska
- warunki montażu - cena
-łożyska kulkowe- są stosowane przy małych prędkościach obrotowych i małych obciążeniach dynamicznych…
... zobacz całą notatkę
