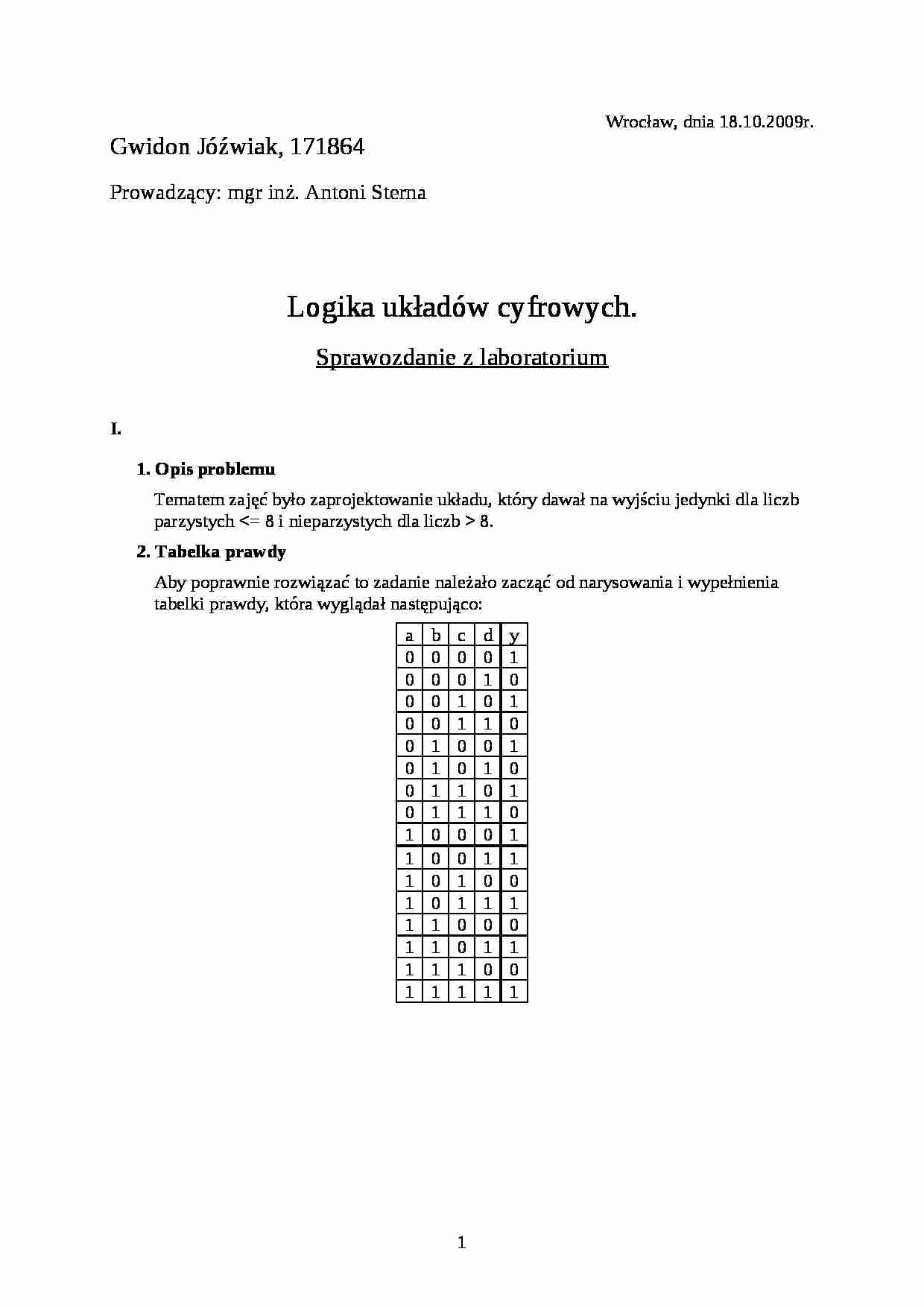

Logika układów cyfrowych-sprawozdanie - strona 1 Logika układów cyfrowych-sprawozdanie - strona 2 Logika układów cyfrowych-sprawozdanie - strona 3

Fragment notatki:

Wrocław, dnia 18.10.2009r.
Gwidon Jóźwiak, 171864
Prowadzący: mgr inż. Antoni Sterna
Logika układów cyfrowych.
Sprawozdanie z laboratorium
I.
1. Opis problemu
Tematem zajęć było zaprojektowanie układu, który dawał na wyjściu jedynki dla liczb parzystych 8.
2. Tabelka prawdy
Aby poprawnie rozwiązać to zadanie należało zacząć od narysowania i wypełnienia tabelki prawdy, która wyglądał następująco:
a
b
c
d
y
0
0
0
0
1
0
0
0
1
0
0
0
1
0
1
0
0
1
1
0
0
1
0
0
1
0
1
0
1
0
0
1
1
0
1
0
1
1
1
0
1
0
0
0
1
1
0
0
1
1
1
0
1
0
0
1
0
1
1
1
1
1
0
0
0
1
1
0
1
1
1
1
1
0
0
1
1
1
1
1
3. Siatka Karnaugha
Aby jak najbardziej zminimalizować funkcję należało zastosować siatkę Karnaugha, która wyglądała następująco:
cdab 00
01
11
10
00
1
1
0
1
01
0
0
1
1
11
0
0
1
1
10
1
1
0
0
W rezultacie otrzymaliśmy następującą funkcję:
4. Schemat
Po zakończeniu przekształcania funkcji do postaci iloczynowej mogliśmy przystąpić do sporządzania schematu z użyciem wyłącznie bramek NAND oraz NOT. W efekcie pracy otrzymaliśmy następujący schemat:
Układ ten został połączony i zweryfikowany. Zaraz po podłączeniu okazało się, że znaleźliśmy błąd, który wynikał z błędnego podłączenia jednego przewodu. Po usunięciu problemu układ działał poprawnie.
