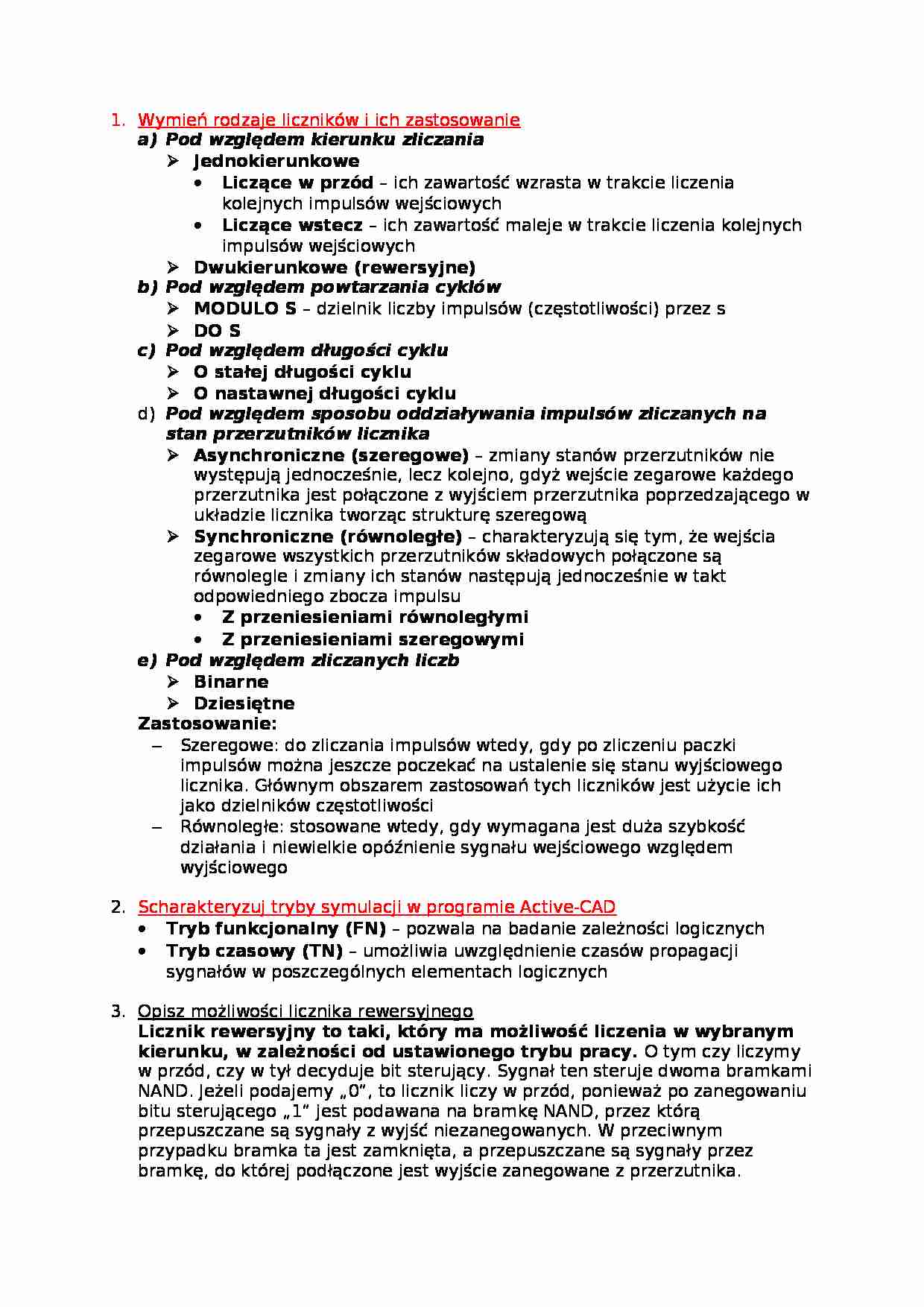

Wymień rodzaje liczników i ich zastosowanie Pod względem kierunku zliczania Jednokierunkowe Liczące w przód - ich zawartość wzrasta w trakcie liczenia kolejnych impulsów wejściowych
Liczące wstecz - ich zawartość maleje w trakcie liczenia kolejnych impulsów wejściowych
Dwukierunkowe (rewersyjn e) Pod względem powtarzania cyklów MODULO S - dzielnik liczby impulsów (częstotliwości) przez s
DO S Pod względem długości cyklu O stałej długości cyklu O nastawnej długości cyklu Pod względem sposobu oddziaływania imp ulsów zliczanych na stan przerzutników licznika Asynchroniczne (szeregowe) - zmiany stanów przerzutników nie występują jednocześnie, lecz kolejno, gdyż wejście zegarowe każdego przerzutnika jest połączone z wyjściem przerzutnika poprzedzającego w układzie licznika tworząc strukturę szeregową
Synchroniczne (równoległe) - charakteryzują się tym, że wejścia zegarowe wszystkich przerzutników składowych połączone są równolegle i zmiany ich stanów następują jednocześnie w takt odpowiedniego zbocza impulsu
Z przeniesieniami równoległymi Z przeniesieniami szeregowymi Pod względem zliczanych liczb Binarne Dziesiętne Zastosowanie: Szeregowe: do zliczania impulsów wtedy, gdy po zliczeniu paczki impulsów można jeszcze poczekać na ustalenie się stanu wyjściowego licznika. Głównym obszarem zastosowań tych liczników jest użycie ich jako dzielników częstotliwości
Równoległe: stosowane wtedy, gdy wymagana jest duża szybkość działania i niewielkie opóźnienie sygnału wejściowego względem wyjściowego
Scharakteryzuj tryby symula cji w programie Active-CAD Tryb funkcjonalny (FN) - pozwala na badanie zależności logicznych
Tryb czasowy (TN) - umożliwia uwzględnienie czasów propagacji sygnałów w poszczególnych elementach logicznych
Opisz możliwości licznika rewersyjnego Licznik rewer syjny to taki , który ma możliwość liczenia w wybranym kierunku, w zależności od ustawionego trybu pracy. O tym czy liczymy w przód, czy w tył decyduje bit sterujący. Sygnał ten steruje dwoma bramkami NAND. Jeżeli podajemy „0”, to licznik liczy w przód, ponieważ po zanegowaniu bitu sterującego „1” jest podawana na bramkę NAND, przez którą przepuszczane są sygnały z wyjść niezanegowanych. W przeciwnym przypadku bramka ta jest zamknięta, a przepuszczane są sygnały przez bramkę, do której podłączone jest wyjście zanegowane z przerzutnika.
Przerzutniki Przerzutnik RS (Reset, Set) - w najprostszej postaci składa się z dwóch połączonych bramek NOR. Przerzutnik RS jest typowym przedstawicielem układów asynchronicznych
(…)
… możliwością wpływania na zmiany stanu przerzutników jest odpowiednie sterowanie ich wejść informacyjnych, do czego najlepiej spisuje się przerzutnik typu D.
Liczniki można również konstruować w oparciu o przerzutniki RS i T.
Wymień i opisz jeden ze sposobów zmniejszenia pojemności licznika
Tworzenie liczników o pojemności mniejszej niż wynikająca z jego budowy odbywa się za pomocą sprzężenia zwrotnego…
…. Przerzutnik RS jest typowym przedstawicielem układów asynchronicznych
Przerzutnik D (Delay) - przerzutnik synchronizowany, wzbudzany narastającym zboczem (dodatnim) impulsu zegarowego. Ma wejście informacyjne (D), zegarowe (C) i wyjścia
Przerzutnik T (Trigger) - przerzutnik synchroniczny z jednym wejściem informacyjnym T. Po podaniu wartości logicznej 1 na wejście T i wyzwoleniu zboczem sygnału zaporowego…
