Handkiewicz Andrzej. Notatka składa się z 9 stron.

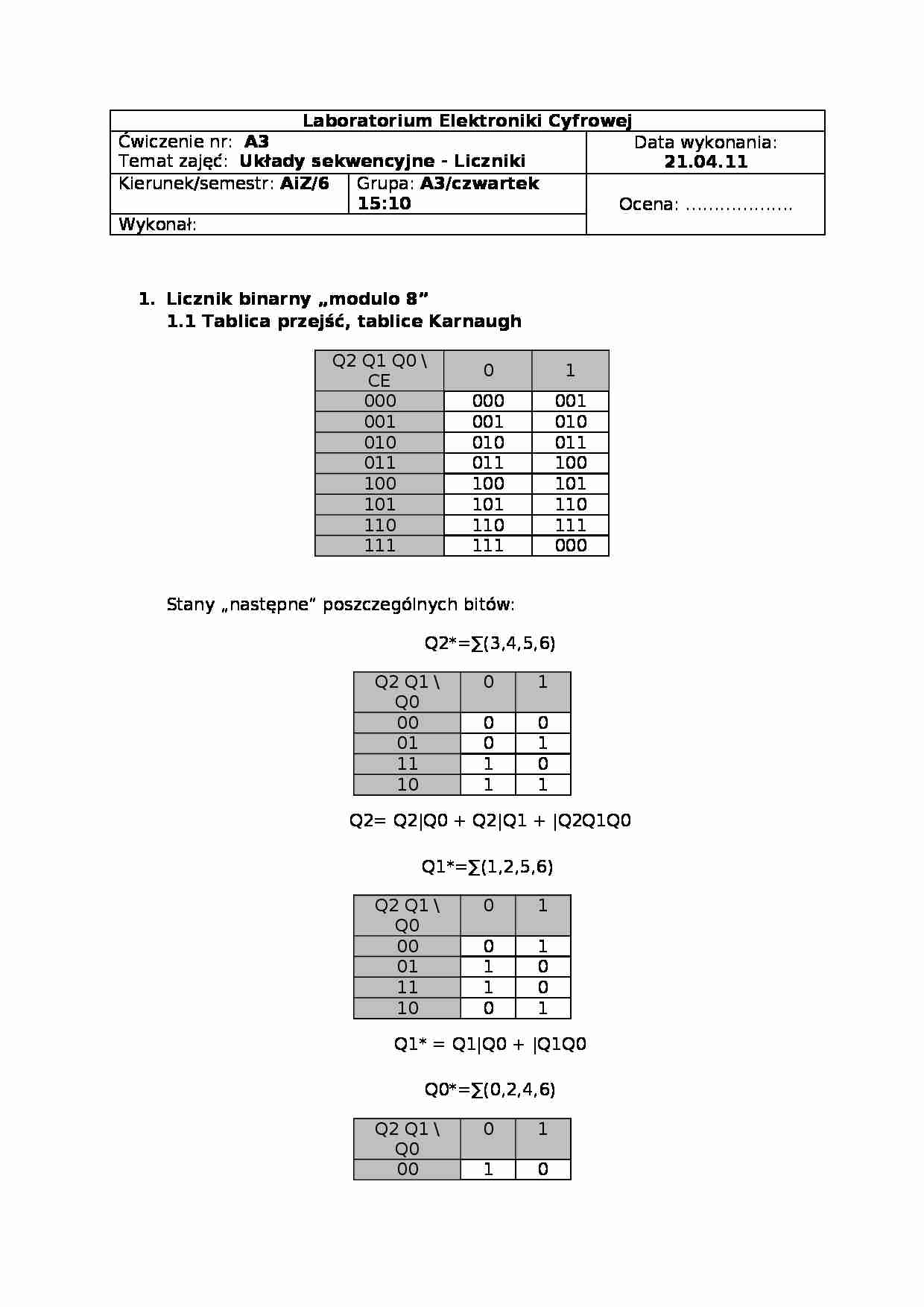

Laboratorium Elektroniki Cyfrowej Ćwiczenie nr: A3 Temat zajęć: Układy sekwencyjne - Liczniki Data wykonania: 21.04.11 Kierunek/semestr: AiZ/6 Grupa: A3/czwartek 15:10 Ocena: ……………….
Wykonał: Licznik binarny „modulo 8” 1.1 Tablica przejść, tablice Karnaugh Q2 Q1 Q0 \ CE
0
1
000
000
001
001
001
010
010
010
011
011
011
100
100
100
101
101
101
110
110
110
111
111
111
000
Stany „następne” poszczególnych bitów:
Q2*=∑(3,4,5,6)
Q2 Q1 \ Q0
0
1
00
0
0
01
0
1
11
1
0
10
1
1
Q2= Q2|Q0 + Q2|Q1 + |Q2Q1Q0 Q1*=∑(1,2,5,6) Q2 Q1 \ Q0
0
1
00
0
1
01
1
0
11
1
0
10
0
1
Q1* = Q1|Q0 + |Q1Q0 Q0*=∑(0,2,4,6)
Q2 Q1 \ Q0
0
1
00
1
0
01
1
0
11
1
0
10
1
0
Q0*=|Q0
Schemat układu Symulacja Licznik L1 2.1 Licznik L1 - tabela kodowania, tablice Karnaugh --------------------
|cykl| wyj | BIN |
|----|-----|-------|
| 0 | 2 | 0010 |
| 1 | 4 | 0100 |
| 2 | 7 | 0111 |
| 3 | 10 | 1010 |
| 4 | 12 | 1100 |
| 5 | 13 | 1101 |
| 6 | 14 | 1110 |
| 7 | 15 | 1111 |
--------------------
Cykl
Wejście X2 X1 X0
Wyjście Y3 Y2 Y1 Y0
0
000
0010
1
001
0100
2
010
0111
3
011
1010
4
100
1100
5
101
1101
6
110
1110
7
111
1111
Y0=∑(2, 5, 7)
X2 X1 \ X0
0
1
00
0
0
01
1
0
11
0
1
10
0
1
Y0 = |X2X1|X0 + X2X0
Y1=∑(0, 2, 3, 6, 7)
X2 X1 \ X0
0
1
00
1
0
01
1
... zobacz całą notatkę
