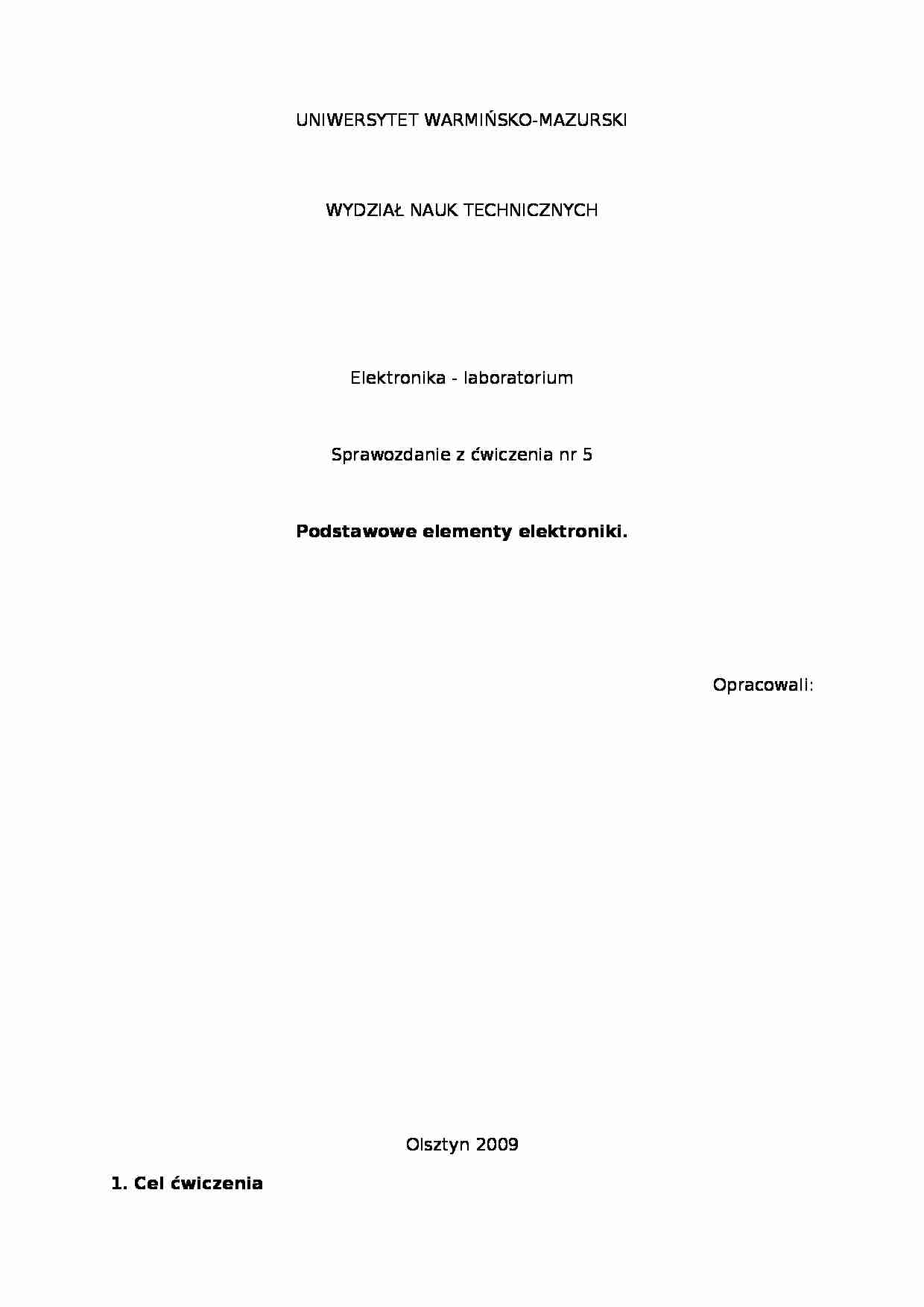

[LABORATORIA] Sprawozdanie z ćwiczenia nr 5 - strona 1 [LABORATORIA] Sprawozdanie z ćwiczenia nr 5 - strona 2 [LABORATORIA] Sprawozdanie z ćwiczenia nr 5 - strona 3

Fragment notatki:

Sprawozdanie składa się z dwóch części.

Celem pierwszej części jest zapoznanie się z działaniem jednostki arytmetyczno-logicznej '181, funkcjami realizowanymi przy jej pomocy oraz utrwalenie wiedzy z zakresu kodowania, reprezentacji i działań na liczbach w systemach dwójkowych. Celem drugiej części ćwiczenia jest wykonanie pomiarów wartości parametrów bramek logicznych wykonanych w technologii bipolarnej (TTL) oraz wdrożenie w zaawansowaną obsługę i możliwości nowoczesnego oscyloskopu cyfrowego.

W sprawozdaniu znajdują się takie elementy i zagadnienia jak: przeliczenie wartości na wartości w kodzie U2, podłączenie liczb na wejścia ALU, sprawdzanie działanie ALU dla zadanych wartości
wejść, pomiar parametrów dynamicznych bramek, połączenie układu do pomiaru wartości parametrów dynamicznych.

UNIWERSYTET WARMIŃSKO-MAZURSKI
WYDZIAŁ NAUK TECHNICZNYCH
Elektronika - laboratorium
Sprawozdanie z ćwiczenia nr 5
Podstawowe elementy elektroniki.
Opracowali:
Olsztyn 2009
1. Cel ćwiczenia
Ćwiczenie składa się z dwóch części.
Celem pierwszej jest zapoznanie się z działaniem jednostki arytmetyczno-logicznej `181, funkcjami realizowanymi przy
jej pomocy oraz utrwalenie wiedzy z zakresu kodowania, reprezentacji i działań na liczbach w systemach dwójkowych.
Celem drugiej części ćwiczenia jest wykonanie pomiarów wartości parametrów bramek logicznych wykonanych w
technologii bipolarnej (TTL) oraz wdrożenie w zaawansowaną obsługę i możliwości nowoczesnego oscyloskopu cyfrowego.
2. Przebieg ćwiczenia
2.1. Działanie jednostki arytmetyczno-logicznej
2.1.1. Przeliczyć zadane przez prowadzącego wartości na wartości w kodzie U2. Podłączyć te liczby na wejścia ALU.
2.1.2. Wypełnić tabelę w punkcie 1.2 protokołu sprawdzając działanie ALU dla zadanych przez prowadzącego wartości
wejść. Sprawdzenie polega na tym, że konfiguruje się wejścia sterujące zgodnie z Tabelą 1 i sprawdza wynik na
wyjściach ALU. Należy pamiętać tylko o tym, że zaświecenie się diody oznacza stan niski (logiczne zero), jej
wygaszenie stan wysoki (logiczna jedynka).
2.2. Pomiar parametrów dynamicznych bramek
2.2.1. Połączyć układ do pomiaru wartości parametrów dynamicznych (wg Rysunek 2). Jako badany element należy
użyć dowolną bramka logiczną wykonana w technologii TTL (np. OR, AND, NAND lub NOR - na rysunku jest to
dwuwejściowa bramka NAND), na której wejście/wejścia podajemy sygnał z generatora w ten sposób, by z jego
zmianami zmieniał się także stan wyjścia układu. Badaną bramkę logiczną dostarczy prowadzący, wraz z
odpowiednia notą katalogową, która umożliwi odpowiednie umieszczenie, zasilenie i podłączenie układu scalonego
na podstawce. Należy korzystać z wyjścia generatora oznaczonego jako „TTL output”.
3.Opracowanie wyników.
Wartości które bez obliczania się zgadzają: Logiczne: F=Ā,F=0,F=,F=B,F=AB,F=1,F=A
Arytmetyczne: F=A, F=A+B, F=MINUS 1, F=A PLUS B, F= A PLUS A, F=A MINUS 1
LOGICZNE OBLICZENIE WYNIKÓW
ARYTMETYCZNE OBLICZENIE WYNIKÓW
WARTOŚĆ
WARTOŚĆ DZIESIĘTNA
WARTOŚĆ BINARNA (U2)
DODATNIA
NEGACJA
A 4
0 1 0 0
1 0 1 1
B 6
0 1 1 0
1 0 0 1
FUNKCJE LOGICZNE
... zobacz całą notatkę
