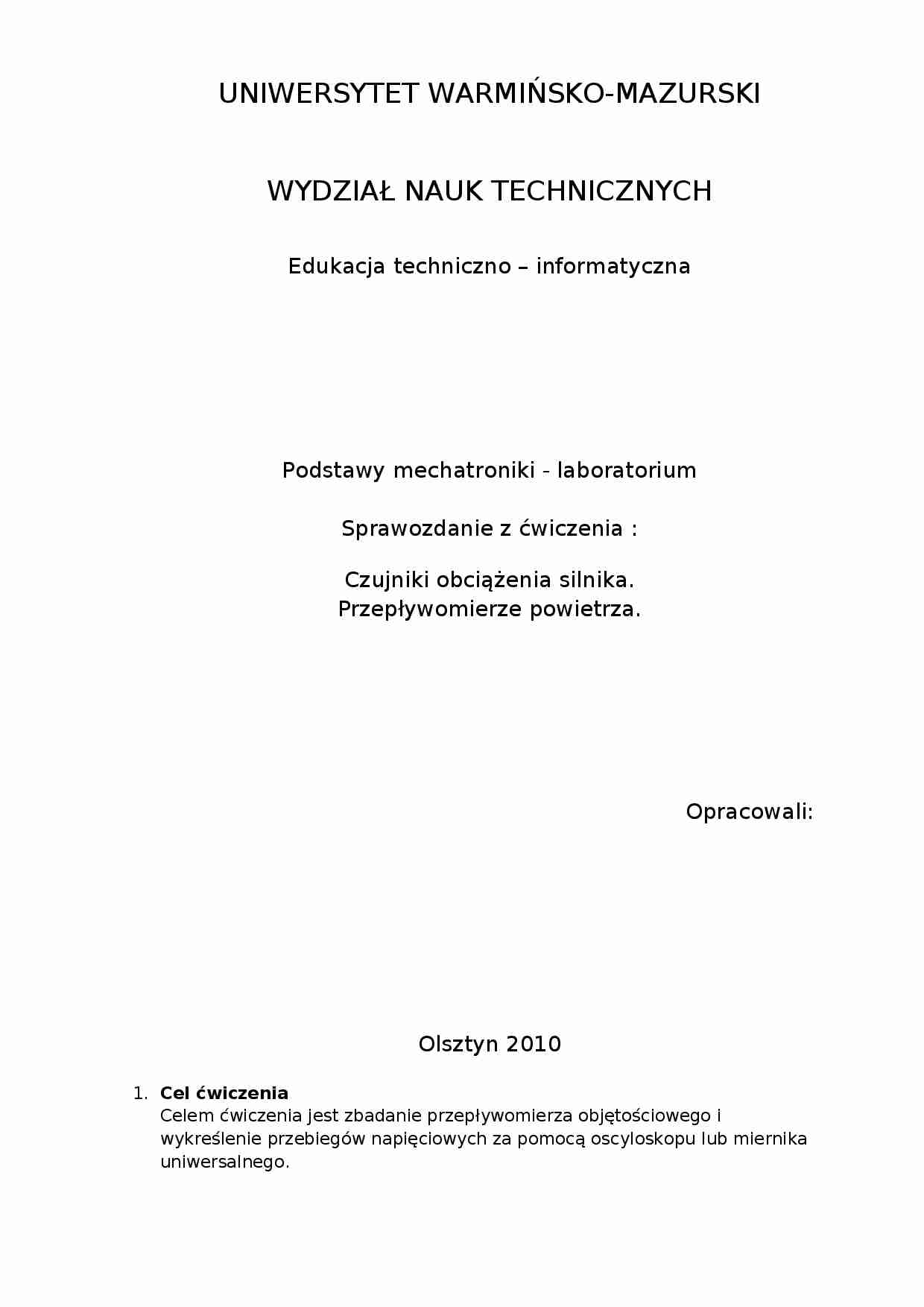

[LABORATORIA] Czujniki obciążenia silnika. Przepływomierze powietrza. - strona 1

Fragment notatki:



Celem ćwiczenia jest zbadanie przepływomierza objętościowego i wykreślenie przebiegów napięciowych za pomocą oscyloskopu lub miernika uniwersalnego.

Notatka zawiera schemat budowy i działania przepływomierza objętościowego - rysunek wraz z opisem, tabelę: czujniki obciążenia, silnik przepływomierza objętościowego powietrza oraz wykres: charakterystyka przepływomierza powietrza objętościowego.

UNIWERSYTET WARMIŃSKO-MAZURSKI
WYDZIAŁ NAUK TECHNICZNYCH
Edukacja techniczno - informatyczna
Podstawy mechatroniki - laboratorium
Sprawozdanie z ćwiczenia :
Czujniki obciążenia silnika.
Przepływomierze powietrza.
Opracowali:
Olsztyn 2010
Cel ćwiczenia Celem ćwiczenia jest zbadanie przepływomierza objętościowego i wykreślenie przebiegów napięciowych za pomocą oscyloskopu lub miernika uniwersalnego.
Schemat budowy i działania przepływomierza objętościowego:
Sygnał przepływomierza powietrza ma decydujący wpływ na wielkość dawki wtryskiwanego paliwa.- Przepływomierz objętościowy składa się z przesłony spiętrzającej, przesłony kompensacyjnej, której zadaniem jest zmieszenie drgań spowodowanych pulsacja powierza w kolektorze ssącym, czujnika temperatury powietrza.Przepływające powietrze wychyla przesłonę przepływomierza. Wartość wychylenia przesłony jest tym większa im większa będzie objętość przepływającego powietrza. Przesłona połączona jest z ramieniem potencjometru. Wychylenie przesłony spiętrzającej powoduje zmianę rezystancji a przez to zmianę napięcia sygnału wyjściowego.Na podstawie wartości tego napięcia urządzenie sterujące wylicza ilość powietrza zassanego przez silnik(obciążenie silnika), a to z kolei stanowi podstawę do określenia dawki paliwa (czasu otwarcia wtryskiwacza).Schemat budowy i działania przepływomierza objętościowego
Wkręt regulacyjny Przesłona spiętrzająca
Przesłona kompensacyjna
Czujnik temperatury powietrza
Objętość tłumiąca
Potencjometr
Czujniki obciążenia, silnik przepływomierza objętościowego powietrza
L.p
Uwy [V]
V [m/s]
QV[m3/h]
1 (min)
1,5
0,8
22,608
2
1,7
0,97
27,4122
3
1,9
2,1
59,346
4
2,1
3,3
93,258
5
2,3
4,2
118,692
6
2,5
5,03
142,1478
7
2,7
5,83
164,7558
8
2,9
6,65
187,929
9
3,1
7,77
219,5802
10
3,3
9,1
257,166
11 3,5
10,5
296,73
12
3,7
11,85
334,881
13
3,9
14,35
405,531
14
4,1
16,76
473,6376
15(max)
4,24
18,79
531,0054


(…)

… na wyeliminowanie wahań sygnału pomiarowego. W przesłonie spiętrzającej umieszczono zawór zwrotny otwierający się pod wpływem wystąpienia wzrostu podciśnienia w kolektorze. Zadaniem zaworu zwrotnego jest ochrona przesłony spiętrzającej w przypadku wystąpienia zapłonu mieszanki w kolektorze dolotowym.
