Krzywa wydatku prędkości dla korty otwartych

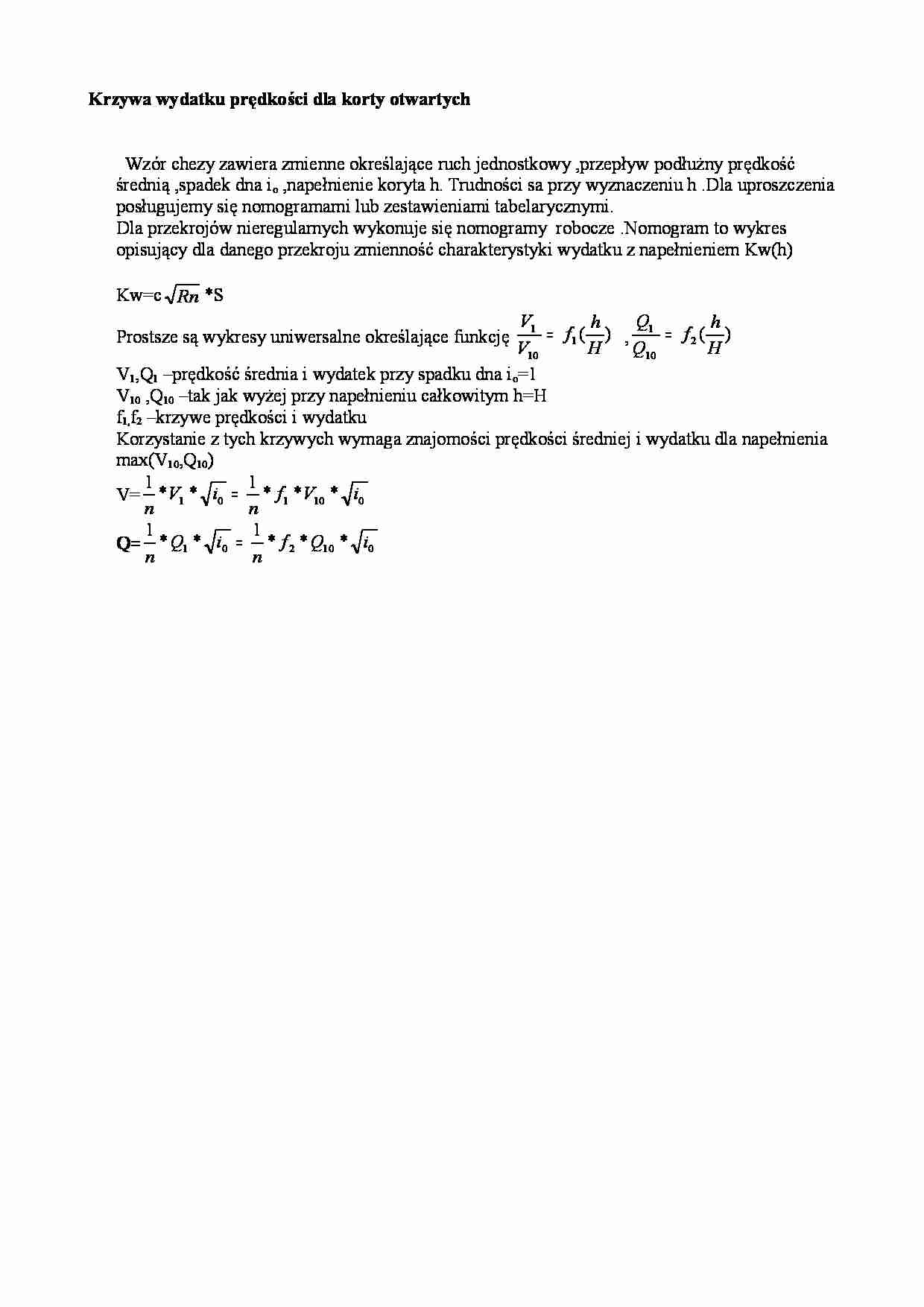

Krzywa wydatku prędkości dla korty otwartych   Wzór chezy zawiera zmienne określające ruch jednostkowy ,przepływ podłużny prędkość  średnią ,spadek dna io ,napełnienie koryta h. Trudności sa przy wyznaczeniu h .Dla uproszczenia  posługujemy się nomogramami lub zestawieniami tabelarycznymi. Dla przekrojów nieregularnych wykonuje się nomogramy  robocze .Nomogram to wykres  opisujący dla danego przekroju zmienność charakterystyki wydatku z napełnieniem Kw(h) Kw=c  Rn  *S Prostsze są wykresy uniwersalne określające funkcję  ) ( 1 10 1 H h f V V  =   , ) ( 2 10 1 H h f Q Q  = V1,Q1 –prędkość średnia i wydatek przy spadku dna io=1 V10 ,Q10 –tak jak wyżej przy napełnieniu całkowitym h=H f1,f2 –krzywe prędkości i wydatku Korzystanie z tych krzywych wymaga znajomości prędkości średniej i wydatku dla napełnienia  max(V10,Q10) V= 0 10 1 0 1 * * * 1 * * 1 i V f n i V n = Q= 0 10 2 0 1 * * * 1 * * 1 i Q f n i Q n = ... zobacz całą notatkę
