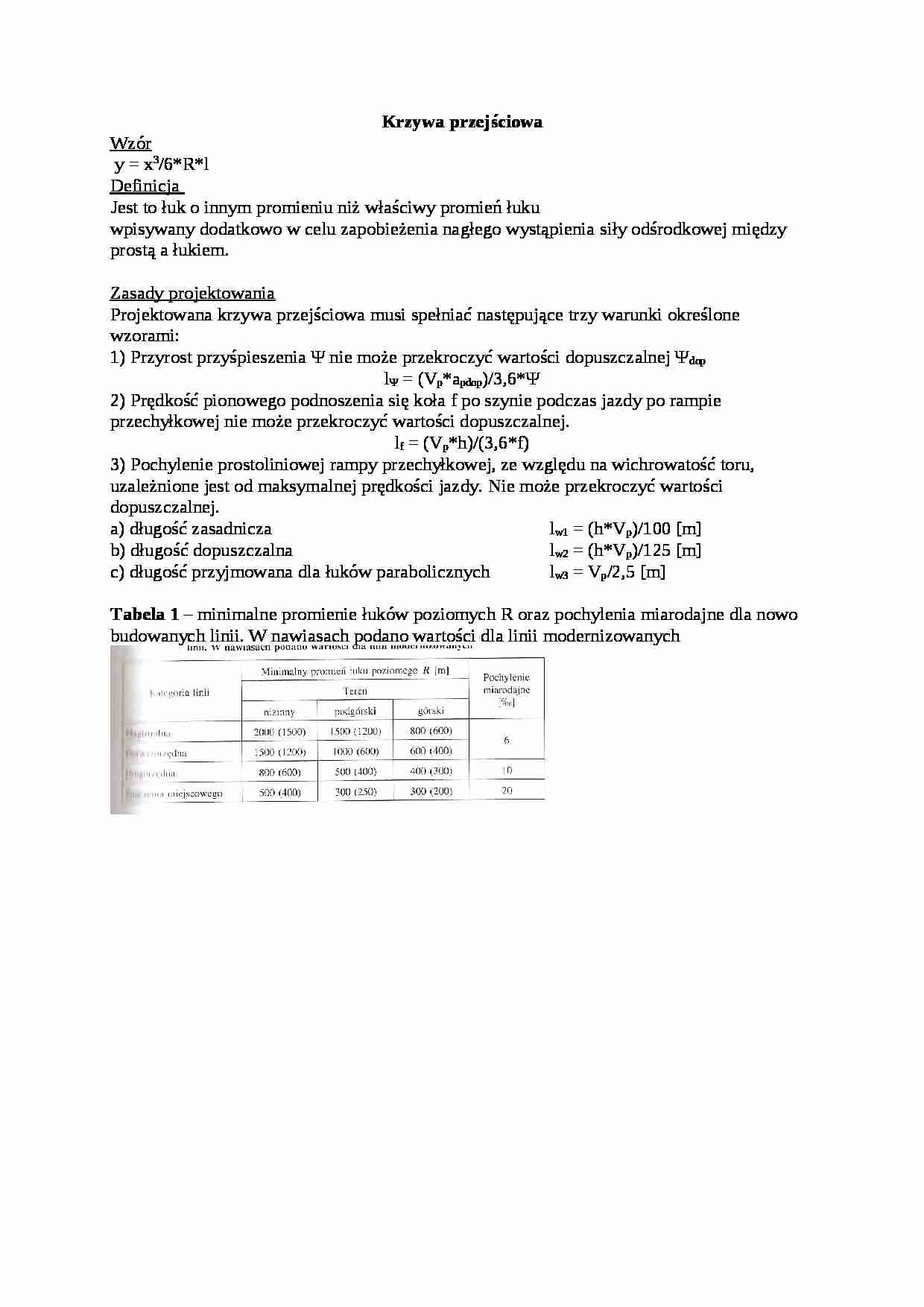

Krzywa przejściowa - wykład

Krzywa przejściowa
Wzór
y = x3/6*R*l
Definicja Jest to łuk o innym promieniu niż właściwy promień łuku wpisywany dodatkowo w celu zapobieżenia nagłego wystąpienia siły odśrodkowej między prostą a łukiem.
Zasady projektowania
Projektowana krzywa przejściowa musi spełniać następujące trzy warunki określone wzorami:
1) Przyrost przyśpieszenia Ψ nie może przekroczyć wartości dopuszczalnej Ψdop­ lΨ = (Vp*apdop)­/3,6*Ψ
2) Prędkość pionowego podnoszenia się koła f po szynie podczas jazdy po rampie przechyłkowej nie może przekroczyć wartości dopuszczalnej.
lf = (Vp*h)/(3,6*f)
3) Pochylenie prostoliniowej rampy przechyłkowej, ze względu na wichrowatość toru, uzależnione jest od maksymalnej prędkości jazdy. Nie może przekroczyć wartości dopuszczalnej.
a) długość zasadnicza lw1 = (h*Vp)/100 [m]
b) długość dopuszczalna lw2 = (h*Vp)/125 [m]
c) długość przyjmowana dla łuków parabolicznych lw3 = Vp/2,5 [m]
Tabela 1 - minimalne promienie łuków poziomych R oraz pochylenia miarodajne dla nowo budowanych linii. W nawiasach podano wartości dla linii modernizowanych ... zobacz całą notatkę
