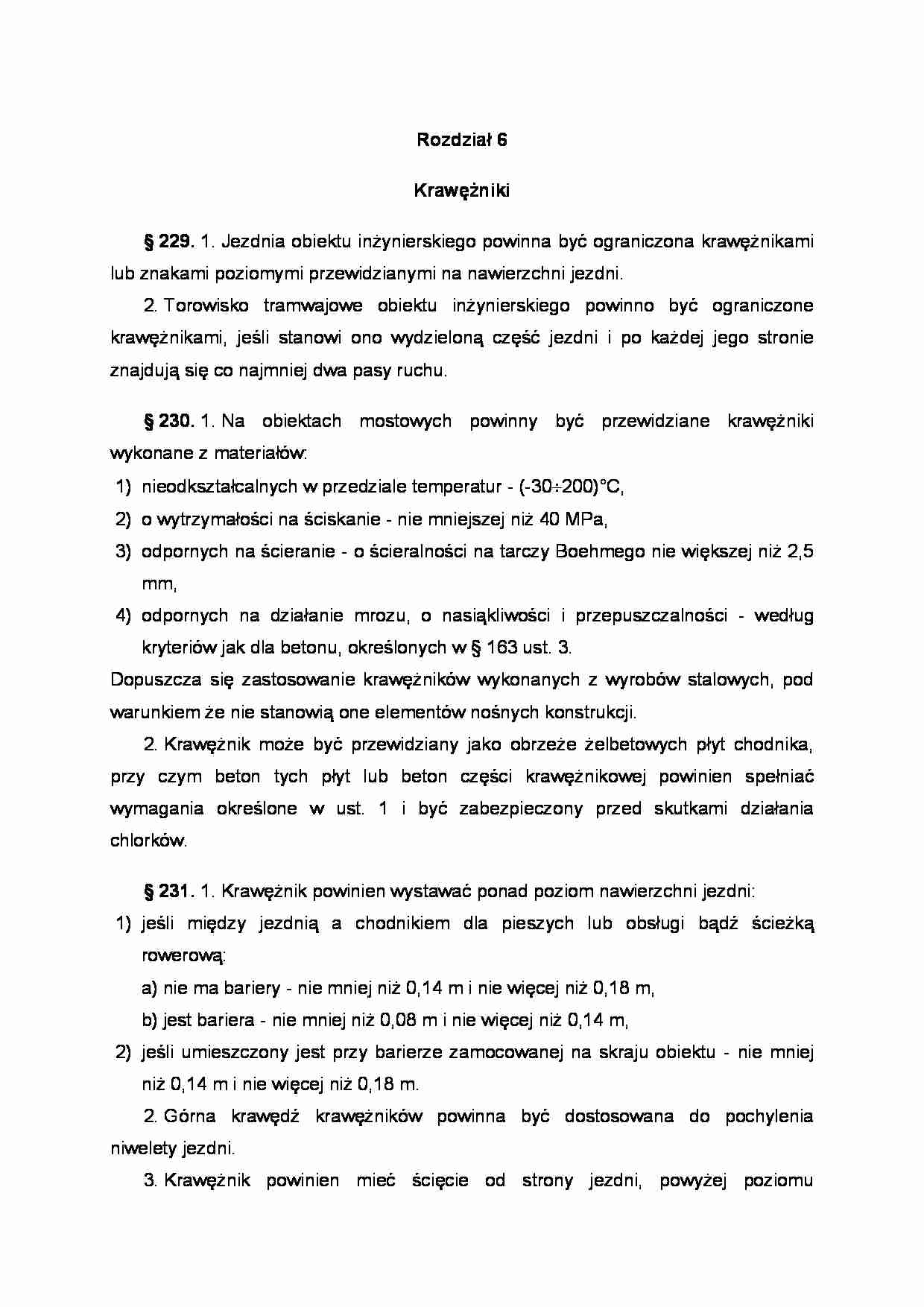

Rozdział 6 Krawężniki § 229. 1. Jezdnia obiektu inżynierskiego powinna być ograniczona krawężnikami lub znakami poziomymi przewidzianymi na nawierzchni jezdni.
2. Torowisko tramwajowe obiektu inżynierskiego powinno być ograniczone krawężnikami, jeśli stanowi ono wydzieloną część jezdni i po każdej jego stronie znajdują się co najmniej dwa pasy ruchu. § 230. 1. Na obiektach mostowych powinny być przewidziane krawężniki wykonane z materiałów:
1) nieodkształcalnych w przedziale temperatur - (-30200)°C,
2) o wytrzymałości na ściskanie - nie mniejszej niż 40 MPa,
3) odpornych na ścieranie - o ścieralności na tarczy Boehmego nie większej niż 2,5 mm,
4) odpornych na działanie mrozu, o nasiąkliwości i przepuszczalności - według kryteriów jak dla betonu, określonych w § 163 ust. 3.
Dopuszcza się zastosowanie krawężników wykonanych z wyrobów stalowych, pod warunkiem że nie stanowią one elementów nośnych konstrukcji.
2. Krawężnik może być przewidziany jako obrzeże żelbetowych płyt chodnika, przy czym beton tych płyt lub beton części krawężnikowej powinien spełniać wymagania określone w ust. 1 i być zabezpieczony przed skutkami działania chlorków. § 231. 1. Krawężnik powinien wystawać ponad poziom nawierzchni jezdni:
1) jeśli między jezdnią a chodnikiem dla pieszych lub obsługi bądź ścieżką rowerową:
a) nie ma bariery - nie mniej niż 0,14 m i nie więcej niż 0,18 m,
b) jest bariera - nie mniej niż 0,08 m i nie więcej niż 0,14 m,
2) jeśli umieszczony jest przy barierze zamocowanej na skraju obiektu - nie mniej niż 0,14 m i nie więcej niż 0,18 m.
2. Górna krawędź krawężników powinna być dostosowana do pochylenia niwelety jezdni.
3. Krawężnik powinien mieć ścięcie od strony jezdni, powyżej poziomu nawierzchni, o pochyleniu nie większym niż 2,5 : 1 i nie mniejszym niż 4 :1. § 232. 1. Krawężniki, z wyjątkiem krawężników, o których mowa w § 230 ust. 2, powinny być osadzone w szczególności na:
1) zaprawie niskoskurczowej o spoiwie cementowym, z zastrzeżeniem ust. 2,
2) warstwie wykonanej z grysu jednofrakcjowego (46) mm ze skał magmowych, otoczonego kompozycją z żywicy spełniającą wymagania określone w § 223 ust. 3,
wykonanych na warstwie izolacji dodatkowo wzmocnionej w paśmie krawężnika, z zastrzeżeniem ust. 2.
2. Osadzenie krawężników na zaprawie, o której mowa w ust. 1 pkt 1, wymaga wykonania drenażu za krawężnikami od strony chodnika i odprowadzenia z niego wody za pomocą sączków lub przepuszczenia jej przez otwory uformowane w zaprawie pod krawężnikami - w celu odprowadzenia do wpustów lub sączków drenażu podłużnego, o którym mowa w § 223 ust. 2 pkt 1 lit. a).
(…)
… jej przez otwory uformowane w zaprawie pod krawężnikami - w celu odprowadzenia do wpustów lub sączków drenażu podłużnego, o którym mowa w § 223 ust. 2 pkt 1 lit. a).
3. Wzmocnienie izolacji, o którym mowa w ust. 1, mogą stanowić w szczególności przyklejone taśmy ze stali nierdzewnej lub dodatkowe warstwy izolacji.
§ 233. Krawężniki w miejscach poprzecznych dylatacji ustroju nośnego obiektów mostowych powinny…
… do pochylenia niwelety jezdni.
3. Krawężnik powinien mieć ścięcie od strony jezdni, powyżej poziomu nawierzchni, o pochyleniu nie większym niż 2,5 : 1 i nie mniejszym niż 4 :1.
§ 232. 1. Krawężniki, z wyjątkiem krawężników, o których mowa w § 230 ust. 2, powinny być osadzone w szczególności na:
1) zaprawie niskoskurczowej o spoiwie cementowym, z zastrzeżeniem ust. 2,
2) warstwie wykonanej z grysu…
... zobacz całą notatkę
