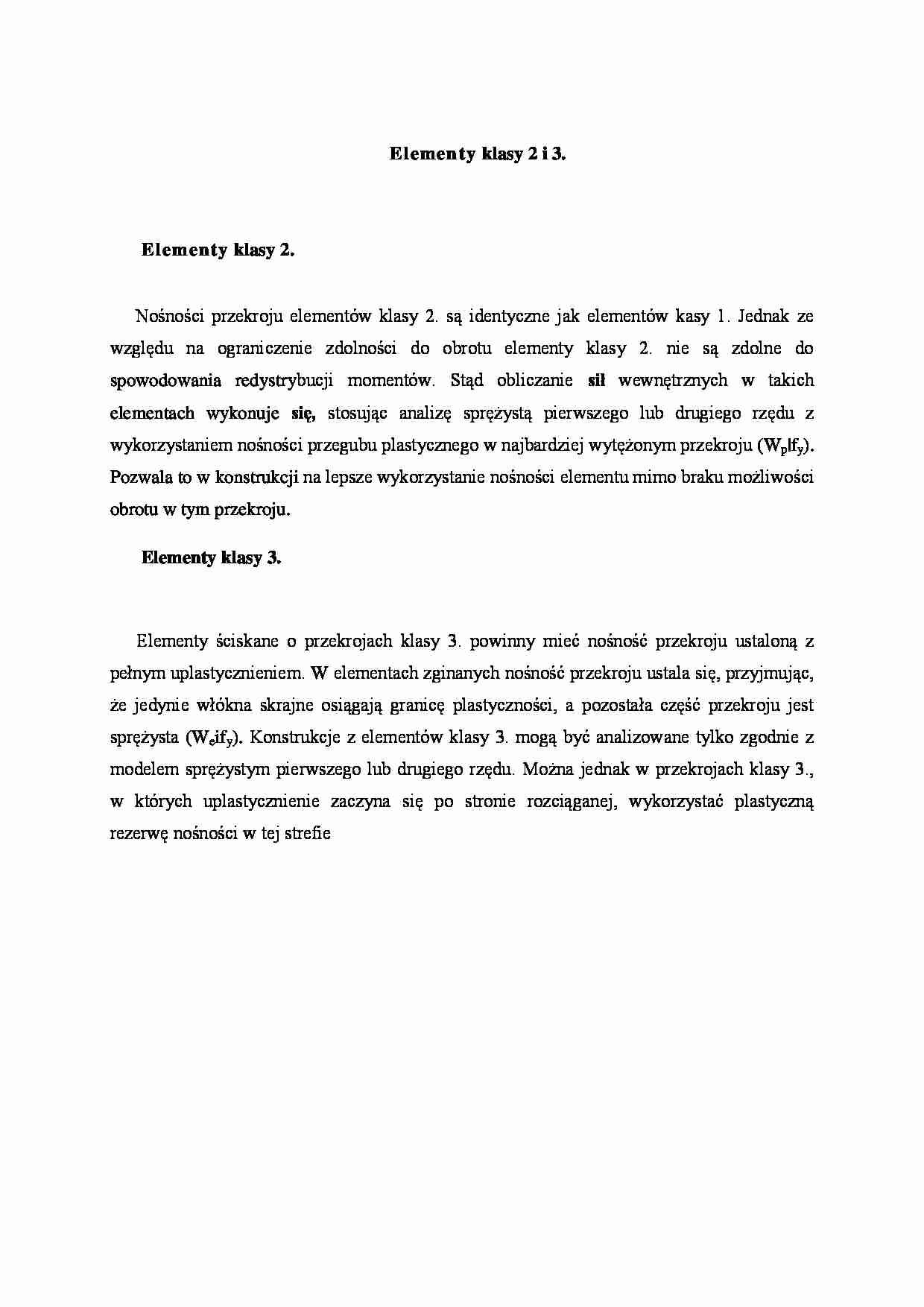

Konstrukcje metalowe 1 - Elementy klasy 2 i 3

Elementy klasy 2 i 3.
Elementy klasy 2.
Nośności przekroju elementów klasy 2. są identyczne jak elementów kasy 1. Jednak ze wzglę­du na ograniczenie zdolności do obrotu elementy klasy 2. nie są zdolne do spowodowania redystry­bucji momentów. Stąd obliczanie sił wewnętrznych w takich elementach wykonuje się, stosując analizę sprężystą pierwszego lub drugiego rzędu z wykorzystaniem nośności przegubu plastycznego w najbardziej wytężonym przekroju (Wp|fy). Pozwala to w konstrukcji na lepsze wykorzystanie nośności elementu mimo braku możliwości obrotu w tym przekroju.
Elementy klasy 3.
Elementy ściskane o przekrojach klasy 3. powinny mieć nośność przekroju ustaloną z pełnym uplastycznieniem. W elementach zginanych nośność przekroju ustala się, przyjmując, że jedynie włókna skrajne osiągają granicę plastyczności, a pozostała część przekroju jest sprężysta (Weify). Konstrukcje z elementów klasy 3. mogą być analizowane tylko zgodnie z modelem sprężystym pierwszego lub drugiego rzędu. Można jednak w przekrojach klasy 3., w których uplastycznie­nie zaczyna się po stronie rozciąganej, wykorzystać plastyczną rezerwę nośności w tej strefie
... zobacz całą notatkę
